Бурові шнеки розрахунок, буріння землі, технологія

Технологія буріння свердловин за допомогою бензобур Hitachi відноситься до різновиду земляних робіт під загальною назвою шнекове буріння.

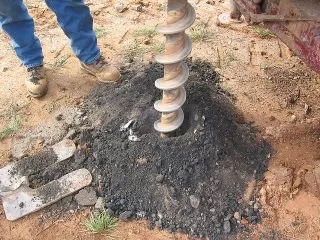

Бур для шнекового буріння свердловин

Такі види земляних робіт застосовуються в більшості випадків на піщаних і гравійно-піщаних грунтах. Горизонтальне шнекове буріння здійснюється за участю спеціальної установки. Шнекове буріння свердловин популярно завдяки наявності одного вагомої переваги - високій швидкості проходки.

1 Технологія шнекового буріння свердловин

Технологія, з орієнтуванням на яку проводиться розрахунок і проведення бурильних земляних робіт своїми руками, за допомогою ручної шнековой установки Hitachi або інших видів обладнання, називається шнековим бурінням.

Ця технологія під час проведення земляних робіт своїми руками дозволяє застосовувати такі агрегати, як шнек для мотобура Champion, шнеки для буріння Hitachi, ручний подовжувач шнека для мотобура і інші, спеціально призначені для цього спеціальні інструменти.

При проведенні представленого виду земляних робіт своїми руками, проводиться укладання стінок майбутньої свердловини, які згодом стримують породу і запобігають її від обвалення.

Детальний розрахунок проведених робіт гарантує міцність і надійність майбутньої свердловини. Стінки свердловини, яка виконана із застосуванням шнекового обладнання Hitachi можуть бути зроблені з бетону або стали.

Технологія застосування бензобур Hitach, i чи іншої ручної установки при проведенні шнекового буріння не передбачає наступного промивання свердловини.

Шнеки для буріння спроектовані таким чином, що сам процес руйнування породи не вимагає великих енерговитрат, а розрахунок дозволяє досягати високих механічних швидкостей обертання бензобур.

У процесі такої інтенсивної роботи, шнеки для буріння здатні своєчасно видаляти великі обсяги зруйнованої породи зі свердловини.

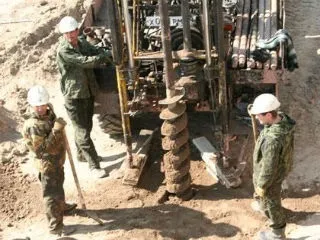

Буріння свердловини під воду шнековим буром

Розрахунок при ручній роботі з буріння забезпечує максимальну ефективність подачі породи на долото і шнекову спіраль, що безпосередньо впливає на продуктивність праці.

Розрахунок та раціональне використання ввіреного обладнання роблять значний вплив на ефективність проведення бурових робіт. Виходячи з цього бурові шнеки, долота шнекові та інший ручний інвентар повинні відповідати ряду вимог. А саме:

• Лопаті пристрої повинні щільно прилягати до спіралі шнека;
• Садовий шнековий бур повинен бути оснащений спіральним переходом;
• Ручний шнек для буріння землі повинен володіти оптимальними кутами різання.

Під час реалізації технологічного режиму буріння, основним вирішальним фактором виступає прояв навантаження на ручний інструмент і інтенсивність частоти обертання бурильної колони.

При здійсненні буріння в піщано-глинистих відкладах стійкого типу, процес поглиблення свердловини відбувається з великим ступенем ефективності.

Паралельне збільшення навантаження на породоразрушающий агрегат призводить до збільшення швидкості роботи. Однак поряд з цим спостерігається збільшення обсягу руйнується породи.

Це призводить до збільшення навантаження на вісь агрегату до 600 кг. Основне навантаження повинна підтримуватися на постійному рівні. Це буде забезпечувати ефективний винос відпрацьованої породи з свердловинного забою.

Якщо на шнеках спостерігається утворення пробок, то потрібно провести негайну зупинку роботи обладнання. Це буде помітно по істотної зміни звуку працюючого двигуна.

Після зупинки здійснюється ходіння бурового снаряда. Існує прямий взаємозв'язок між механічною швидкістю буріння і частотою, з якою обертається робочий снаряд.

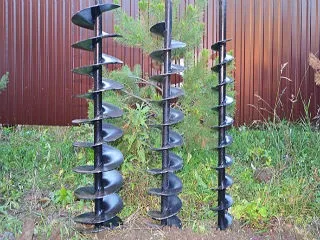

Бури шнекові, в асортименті

При цьому відзначається збільшення темпу роботи під час проведення буріння в пухких сортах підземних порід. Варто враховувати, що максимальна частота обертання снаряда безпосередньо залежить від цілого ряду значущих чинників. Вони полягають в:

• Фізико-механічні властивості породи;
• Глибині свердловини;
• Граничної потужності приводу;
• Конструктивних особливостях долота.

У більшості випадків, середні значення цього параметра має становити 100-200 об / хв. Нижчі показники цього параметра більше розраховані на буріння м'яких різновидів порід, а більш завищені - на пухкі.

При штучному збільшенні оборотів вище встановленого граничного рівня виникає вібрація у всіх частинах агрегату. Це негативно впливає на швидкість і якість транспортування породи і часто виступає головною причиною виходу з ладу агрегата.

При проведенні буріння в нестійких породах для того, щоб уникнути обвалу стін свердловини, після проведення підйому бура проводиться його інтенсивне ходіння.

Це призводить до формування кірки і її ущільнення на стінках свердловини. Такі маніпуляції проводяться в водонасичених пісках і гравійно-піщаних відкладеннях.

Якщо проводиться буріння міцних породистих шарів, то представлений метод не представляється ефективним і дієвим. У таких ситуаціях проводиться буріння, з паралельним проведенням обсадочной робіт в отриманої свердловині.

В такому випадку обертання шнековий колони проводиться у внутрішньому просторі обсадних труб. Труба, під впливом власної ваги, поступово опускається на необхідну глибину укладання.

Під час таких дій частота обертання робочого снаряда знижується до 60-70 об / хв. У таких випадках раціонально використання повних шнеків.

Забурник шнековий, двосторонній

Ці методи характеризуються високим ступенем ефективності по відношенню до формування міцних стінок свердловини. Поряд з цим забезпечуються досить сприятливі умови для проведення бурових робіт.

У ряді випадків, при роботі шнеків частки породи можуть зі стінок свердловини потрапляти на зазор між спіраллю і стволом, що безпосередньо впливає на представництво проби.

При проведенні буріння із застосуванням повних шнеків або ж за допомогою виробів, оснащених одночасної обсадкою, наочність отриманої проби буде найбільш повною.
до меню ↑

2 Обладнання для шнекового буріння

Шнековая установка представлена ​​у вигляді спеціального пристрою, який руйнує нетверді типи породи. Надалі агрегат виробляє витяг залишків породи з пробуреної свердловини.

Витяг породи проводиться завдяки наявності закріплених на осьовому стрижні пластин. Вони виконані у формі довгого витка.

Пластини виготовляються досить широкими, що забезпечує вилучення великої кількості відпрацьованого матеріалу з свердловини.

Відмітна риса такого обладнання - проведення буріння свердловини на великій швидкості обертання осі. Це сприяє безперервному і циклічність відділенню шматків породи і її подальшого забору.

При проведенні робіт по відділенню і буріння відбувається потрапляння відпрацьованої породи на виносну стрічку пристрою. Це відбувається завдяки виникненню виникає під час інтенсивного обертання відцентрової сили.

Шматки породи виявляються притиснутими до основи агрегату. В результаті безперервного обертання установки порода потрапляє по стрічці на поверхню.

Долото лопатеве, шнекові, з армованим покриттям

Таким чином, відбувається очищення пристрою, що звільняє його до проведення подальшої роботи. Шнековая установка поділяється на кілька ключових складових.

Вони представлені у вигляді основного долота і обтяженою труби, до якої прикріплюються парканні стрічки. Ці парканні стрічки і формують обвиття робочої труби.

З метою збільшення експлуатаційних термінів агрегату, долото оснащується армованими різцьовим частинами, які мають досить тривалим ресурсом служби.

Значення діаметра робочої труби може істотно варіюватися, і безпосередньо залежить від моделі пристрою, в більшості випадків він дорівнює 70-75 мм.

Для забезпечення високої ефективності проведених робіт активно використовуються ті пристрої, які мають високий ступінь рухливості і мобільності.

Вони ж здатні розвивати велику швидкість крутного моменту за короткий часовий відрізок. Представлені агрегати додатково оснащуються спеціальним обертач з рухомим типом дії.

Шнеки тут володіють декількома видами рухомих сполук, які з'єднуються між собою за допомогою елементів, оснащених фігурним типом перетину.

Зараз найбільш затребувані ті установки, які обладнані вбудованим центральним каналом, по якому подається вода для зниження тертя.
до меню ↑

2.1 Етапи робіт по шнековому буріння свердловин

На сьогоднішній день відомо два основних способи проведення розробки породи за допомогою шнека. Один з них називається горизонтальним, другий - вертикальним.

Горизонтальний метод найбільш часто застосовується в промисловій сфері і при здійсненні капітального будівництва. Для того, що б проводити роботи в заявленому напрямку активно застосовуються високопотужні агрегати, які в обов'язковому порядку забезпечені функцією паралельного монтування обсадної труби.

Почала процесу буріння за допомогою шнекового бура

Вертикальний спосіб буріння застосовується практично у всіх випадках. Монтаж установки проводиться безпосередньо над поверхнею, де будуть проводитися роботи.

При проведенні таких робіт важливо дотримуватися певної послідовності дій. Спочатку проводиться ретельна підготовка обладнання і установка агрегату на робочу платформу.

Далі потрібно розрити котлован і за допомогою лазерних вимірювальних пристроїв визначити точний напрям буріння, після чого можна наводити установку з закріпленому на ній агрегатом.

До установці прикріплюється труби обсадні типу, і попередній підготовчий етап на цьому завершується. Після цього до шнек підключаються всі інші його комплектуючі та секції.

Далі починається розробка твердих шарів породи. Буріння вертикального типу здійснюється з орієнтуванням на приблизно таку ж послідовність дій.

Однак, застосування такого способу дещо легше, з огляду на те, що при цьому не обов'язково прикріплювати і встановлювати обсадних труб.

Особлива увага приділяється коректному підбору долота і розі направлення робочої стрічки, з якої не роздроблені шматки породи будуть виводитися на поверхню.

При проведенні розробки породи дуже важливо відразу ж оцінити швидкості проходження і загальну продуктивність обертового бура.

У ряді випадків грунт може виявитися досить твердим, що істотно ускладнить весь процес. В такому випадку шнек або долото піддаються заміні.

Робота повинна тривати до тих пір, поки не буде досягнута максимальна глибина, на яку може бути занурений агрегат. Далі проводиться витягування обертового елемента і під'єднання нової секції. Робота триває в такій же послідовності до повного її закінчення.
