Редагування ліній-виносок, сапр-журнал

У додатку СПДС GraphiCS для редагування інструментів Винесення є три інструменти:

видалити лінію-виноску;

перечепився лінію-виноску.

Інструмент Додати лінію-виноску

Для виклику інструменту Додати лінію-виноску можна скористатися наступними способами:

• клікнути по іконці на вкладці СПДС - панель Позначення;

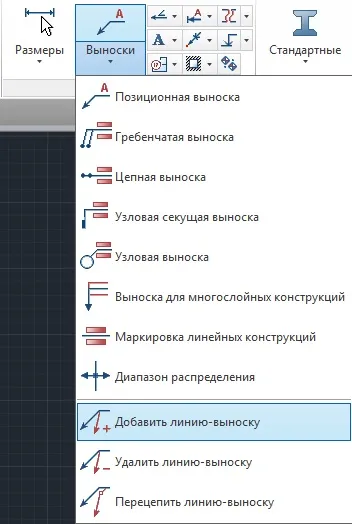

• клікнути по іконці на панелі Винесення;

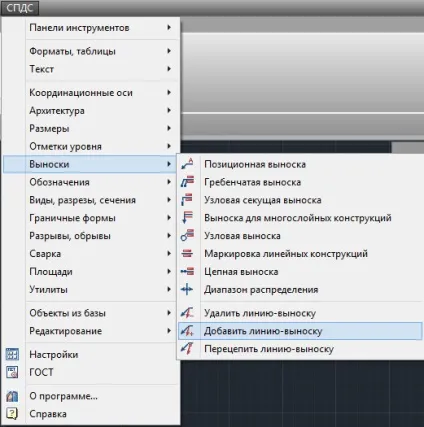

• Рядок меню - СПДС - Винесення - Додати лінію-виноску;

• ввести в командний рядок команду sppladd.

Як користуватися інструментом:

• активувати функцію (натиснути на піктограму або ввести в командний рядок команду);
• вказати точку на об'єкті, при необхідності вказати потрібну кількість проміжних точок, що утворюють злам лінії-виноски;

• вказати точку на потрібній виносці, вставленої в креслення для завершення команди.


Інструмент Видалити лінію-виноску

Для виклику інструменту Видалити лінію-виноску можна скористатися наступними способами:

• клікнути по іконці на вкладці СПДС - панель Позначення;

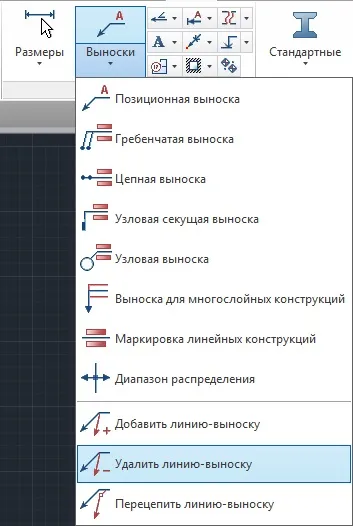

• клікнути по іконці на панелі Винесення;

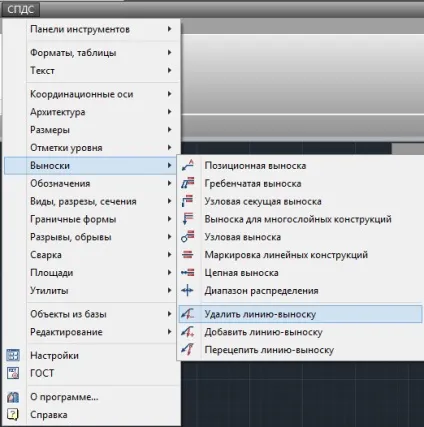

• Рядок меню - СПДС - Винесення - Видалити лінію-виноску;

• ввести в командний рядок команду sppldel.

Як користуватися інструментом:

• активувати функцію (натиснути на піктограму або ввести в командний рядок команду);
• вказати на кресленні на лінію-виноску, яку слід видалити.


Інструмент перечепився лінію-виноску

Для виклику інструменту перечепився лінію-виноску можна скористатися наступними способами:

• клікнути по іконці на вкладці СПДС - панель Позначення;

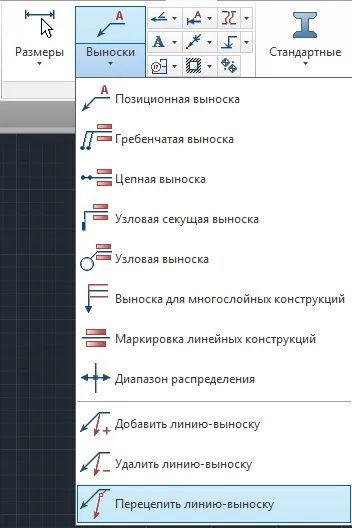

• клікнути по іконці на панелі Винесення;

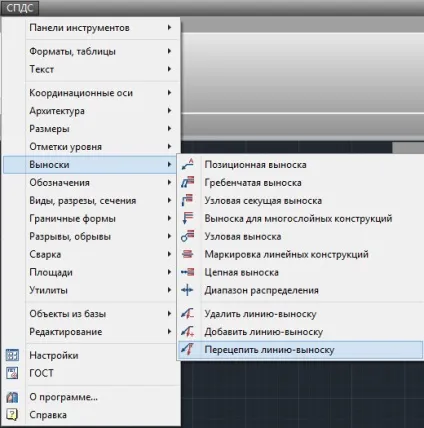

• Рядок меню - СПДС - Винесення - перечепився лінію-виноску;

• ввести в командний рядок команду sppladd.

Як користуватися інструментом:

• активувати функцію (натиснути на піктограму або ввести в командний рядок команду);
• вказати на кресленні на лінію-виноску яку слід перечепився;

• вказати точку на потрібній виносці для того, щоб зафіксувати нове положення лінії-виноски.


В даному уроці Ви дізналися про трьох інструментах для редагування виносок, які прискорять процес виконання креслень.
