Бульбашкова світлова панель своїми руками

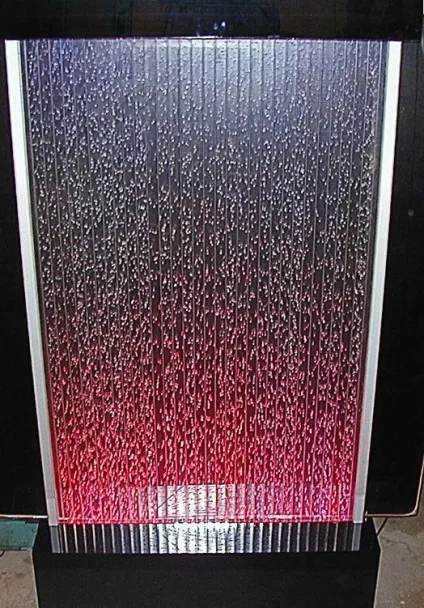

Бульбашкова панель являє собою резервуар, виконаний з міцного товстого органічного скла або скла типу «триплекс», які за властивостями практично ідентичні. В резервуарі постійно рухаються потоки води або повітря, підсвічені світлодіодами, створюючи цікавий ефект міні-водоспаду і зачаровуючи своїм постійним рухом.

Конструкція повітряно-бульбашкової панелі не являє собою нічого складного. У вас буде подіум, на якому буде триматися панель, сама панель і кришка, яка буде закривати всю конструкцію від потрапляння в неї пилу або іншого бруду.
Також краще всього заздалегідь подумати про конструкцію підсвічування. Різні кольори підсвічування створюватимуть гарні світлові ефекти. Необхідно продумати, яку саме підсвічування Ви хочете використовувати. На наш погляд світлодіоди - кращий вибір. Вони економічні, безпечні, мають сильне рівномірне світіння і прості в монтажі. Світлодіоди бувають різних кольорів - каталог кольорів є тут. Також можна додатково підключити контролер RGB і РДБ стрічку для управління підсвічуванням. Світлодіоди можна розташувати знизу, з боків або ж зверху панелі.

У нижню частину, т. Е. В подіум повітряно-бульбашкової панелі, слід встановити систему аерації, компресор, зворотний клапан, блок живлення, контролер RGB. Також тут зручно розташувати світлодіоди для підсвічування. З'єднуємо їх з послідовно, до кожного світлодіоду припаюємо резистор для захисту. Додатково наносимо герметик і термоусадочні трубки на всі з'єднання. Можна також протягнути дроти до верхньої кришки і розташувати ряд світлодіодів навпроти нижнього піддону.
Можна встановити повітряний компресор на самий верх і заховати в короб, що б тиск води при відключенні компресора не падало, і можна було б обійтися без зворотного клапана.
Якщо ж Ви зберетеся при виготовленні своєї повітряно бульбашкової панелі встановити компресор знизу панелі. то тоді обов'язково встановіть зворотний клапан, інакше при відключенні компресора вода витікатиме.
Технічні параметри модульної панелі

Так само можна помістити компресор окремо від панелі. У цьому випадку технічні параметри будуть такими

1 Панель бульбашкова
2 Верхній корпус
3 Нижній корпус
4 Труба нікельована Д25мм - 4 шт.
В цьому випадку ми ставимо компресор окремо, згідно з цією схемою.

Принцип роботи простий, якщо компресор розташований вгорі вашої саморобної панелі, то вниз по прозорій трубці тієї ж припустимо медичної крапельниці - надходить повітря з потужного і найголовніше безшумного (можна спробувати взяти з акваріума - вони не дорогі), компресора, і через отвори виходить знизу вгору.
Піднімаючи бульбашки повітря до самого верху і виробляючи гарний ефект у Вашому офісі або будинку (Або багажнику авто. Хоча це напевно перебір).
Конструкцію слід зводити на піддоні з оргскла. Через скло добре буде видно підсвічування. Крім того, скло добре послужить в якості додаткового розсіювача світла. Також необхідно в піддоні залишити трохи води, щоб постійно тримався водяний стовп. Від компресора слід пустити трубку, з якої будуть потрапляти бульбашки повітря в отвори стільникового скла. Щоб бульбашки повітря не скупчувалися в одну купу, потрібно використовувати акриловий розпилювач, в якому виконані отвори. У кожній трубці Вам належить відрегулювати вихідний отвір. Завдяки регулюванню отворів можна буде сформувати діаметр повітряних бульбашок.
