Блок живлення для світлодіодної стрічки схема підключення своїми руками
Найбільш дешеве освітлення пов'язано із застосуванням діодів. Блок живлення для світлодіодної стрічки 12В і 24В необхідний для того, щоб облаштувати гарну і зручну підсвітку. Світлодіодні стрічки є гідною альтернативою освітленню від ламп розжарювання. Добірка самих світлодіодів нескладна. Вона не займе багато часу. Але без спеціального блоку живлення не вирішить проблему їх підключення до мережі.
- Види блоків живлення
- Місце установки пристрою
- регулювання кольору
- регулювання яскравості
- Переробка з застосуванням світлодіодів
- Ремонт блоку живлення
Види блоків живлення
- З активним охолодженням. Виконано з вентилятором, застосування якого дозволяє зробити корпус менше і збільшити потужність.
- З пасивним охолодженням. Сам корпус блоку схожий на корпус ноутбука. Буває варіант, закритий зверху гратами.
За способом виконання блоки живлення бувають:
- З пластика, захищений від вологи, легкий. Найбільша потужність 75 Вт. Його використовують при підсвічуванні інтер'єрів.
- З алюмінію. Корпус герметичний. Використовується для вуличних подсветок. Захищений від кліматичних впливів і тому надійний. Його потужність до 100 Вт.
- З металу. Виконано з отворами. Встановлюється всередині спеціальних шаф. Потужність 100 Вт.
За своєю функціональністю блоки живлення розрізняють:
- Найпростіший варіант - забезпечує тільки харчування.
- Хто має диммер (пристрій регулювання яскравості світла).
- Керований пультом, з вбудованим дистанційним управлінням.
- Найбільш функціональний варіант, який має вбудований диммер і дистанційне керування. Таке дімміруемое пристрій є найдорожчим.
Місце установки пристрою
- Розмістити на прикріпленою до стіни полиці.
- Сховати всередині меблів, зробивши спеціальний отвір.
- Облаштувати для нього з гіпсокартону спеціальне місце біля стіни.
- При малих розмірах, укрити на поверхні стелі або за плінтусом.
регулювання кольору

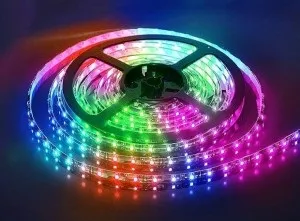

Серед різноманітних варіантів виконання світлодіодних стрічок є RGB-стрічки. Вони можуть давати освітлення практично будь-якого кольору. Управляються ці стрічки за допомогою RGB-контроллера пультом управління.
Чому стрічка змінює кольори? Усередині RGB-світлодіоди вставлені три кристала різних кольорів (зеленого, червоного і синього). Відбиваючись від кристалів, світло змішується, створюючи різні відтінки.
