Опис кабелю АСБ:
Силовий кабель АСБ - це пристрій із просоченою ізоляцією з паперу, що передає і розподіляє електрострум в установках стаціонарного типу, а також в мережах, розрахованих на проходження постійного струму. Змінна напруга, при якому функціонує даний кабель, - в межах від 1, 6 і 10 кВ, частота - 50 Гц.
Область застосування кабелю АСБ
Даний тип кабелю широко застосовується в промисловій сфері, він може бути прокладений практично в будь-яких приміщеннях і в будь-яких умовах, включаючи прокладку в шарі грунту. Це стає можливим завдяки особливій структурі кабелю, слабо схильною до деформації і розтягування.
Інформація з придбання кабелю АСБ
АСБ кабель по відмінним цінами Ви в будь-який час можете придбати у консультантів проекту «RuCabel» в Москві, в Снежноее, а також в Пензі, Нижнім Новгороді, Черкаси, в Ростові-на-Дону і в інших городахУкаіни. Вся продукція проходить сувору сертифікацію і відповідає всім необхідним нормам якості.
Умови експлуатації кабелю АСБ
Кабель АСБ стає незамінний при прокладці комунікацій під землею (в траншеях).
Також монтувати даний кабель можна на трасах:
а) з низьким рівнем корозійної активності грунту (при наявності або відсутності блукаючих струмів);
б) із середнім рівнем корозійної активності грунту (при відсутності блукаючих струмів і надмірних механічних впливів).
Розшифровка кабелю АСБ
Кожен силовий кабель, як відомо, позначений певними літерами.
АСБ - в свою чергу є силовий кабель
- «А» - струмопровідна жила з алюмінію;
- «С» - в свинцевій оболонці;
- «Б» - додатковими стрічками сталевої броні.
Конструкція кабелю АСБ
Розглянемо її складну конструкцію пошарово.
- Основою пристрою є жила - токопроводнік. Вона виготовлена з алюмінію і буває двох видів: одно- і багатопроволкової.
- Для першого, внутрішнього, ізоляційного шару використовують папір, яка попередньо просочується нестікаючим густим складом.
- Для зручності розпізнавання жили маркуються: або за допомогою цифр, або стандартно - різними кольорами.
- Невеликий простір між жилами заповнюється щільно згорнутої папером.
- Прошарок з функцією поясний ізоляції виконується також з паперу з просоченням.
- Для кабелів, розрахованих на 6 кВ і більше, передбачається наявність екрануючого паперового шару з властивостями електропровідниками.
- Зверху конструкцію покриває свинцева захисна оболонка, сталеві броньовані стрічки і зовнішній кожух з гнучких, міцних матеріалів волокнистої структури.
Технічні характеристики кабелю АСБ:
Uраб - 1 кВ, 6 кВ, 10кВ.
Номінальна частота - 50 Гц.
Режим роботи, t - від -50 ° С до +50 ° С.
Відносна вологість повітря (при t0 +35 ° C) - до 98%.
Термін експлуатації: 30 років.
Гарантія: 4.5 років (з дня початку експлуатації).
Для ведення монтажних робіт без попереднього прогріву t = 0 ° С.
tmax доп нагріву жил в процесі роботи
- для пристроїв на 1 кВ: +80 ° С;
- для пристроїв на 6, 10 кВ: +70 ° С.
tmax доп нагріву жив:
- в аварійному стані: +90 ° С.
- при короткому замиканні: +200 ° С.
Rmax вигину в процесі прокладки:
- для одножильних кабелів - 25 зовнішніх ∅;
- для багатожильних кабелів - 15 зовнішніх ∅.
Будівельна довжина при перетині:
- від 70 мм 2 - 300 - 450 м.
- від 90 мм2 до 120 мм2 - 250 - 400 м.
- від 150 мм 2 і вище - 200 -350 м.

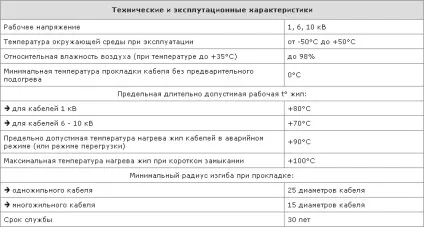

Найбільш наочно надано в таблиці:
монтажні роботи
Монтаж силового кабелю АСБ можна вести як всередині приміщень, так і стін, а також на спеціальних трасах, в грунті. Універсальність АСБ дозволяє проводити збірку кабелю навіть в безпосередній близькості до джерела тепла або, навпаки, в промерзлій землі. Важливо, щоб температура середовища трималася в процесі робіт на нулі.
Позначення в нормативних документах
Коди ОКП для силового кабелю АСБ наступні:
353511 (1 кВ), 353513 (6, 10 кВ).
Виріб виготовляється у відповідність з ГОСТ 18410-73.
Розрахункова маса для кабелю АСБ
Число жив, перетин, мм2
