Автомобільні домкрати - види, пристрій, правила користування

Розрізняють такі типи домкратів для автомобілів:

механічні домкрати

Це прості, надійні і компактні пристрої. Вони широко застосовуються як бортовий інструмент і є в комплекті малолітражних автомобілів. Мають гарну мобільністю, але невеликий вантажопідйомністю. По пристрою і конструкції автомобільні механічні домкрати поділяють на такі види:

1. Рейковий домкрат

Механічний рейковий домкрат

Володіє простою конструкцією. Складається з основної вертикальної стійки з зубчиками зачеплення, по якій переміщається підйомна рейка (підхоплення) за допомогою важеля або шестеренної передачі. Для утримання вантажу в піднятому положенні є фіксує собачка. Різні види рейкових домкратів застосовуються не тільки для ремонту автомобілів, але і для підйому різних вантажів в депо, на складах і будівництвах. У зв'язку з цим вони бувають різних розмірів і вантажопідйомності. Основною перевагою таких домкратів є можливість піднімати низько розташовані вантажі.

До мінусів рейкових домкратів відноситься:

• невелика площа опори, що обумовлює певну нестійкість піднесеного автомобіля і вимагає застосування додаткових пристроїв, які фіксують його положення;
• необхідність використання спеціальних виїмок в днище автомобіля для установки наконечника підхоплення або лапки підйомної рейки;
• незручні габарити і вага.

2. Гвинтовий домкрат

Механічний гвинтовий домкрат

Підйом вантажу в гвинтових домкратах відбувається за рахунок перетворення обертального руху гвинтового штока в поступальне переміщення підйомної майданчика. Широко поширені ромбические гвинтові домкрати, що складаються з чотирьох плечей, шарнірно з'єднаних на кінцях і утворюють рухливий ромб. Горизонтальна діагональ ромба є гвинтовий шток, при закручуванні якого протилежні кути розгортаються і наближаються одна до одної. При цьому по вертикальній діагоналі, на кінцях якої встановлено опорна п'ята і підйомна лапка, відбувається їх видалення один від одного.

Підйомна лапка має проріз для ребра жорсткості на днище автомобіля, під який встановлюється домкрат при підйомі. Такі домкрати мають хорошу стійкість і високу надійність роботи. У порівнянні з рейковим домкратом ромбічний домкрат має невелику висоту підйому, що несуттєво для виконання робіт по заміні колеса. У складеному стані пристрій займає небагато місця, тому воно користується великою популярністю серед автолюбителів. Ручка для обертання гвинтового штока також має зручну складається конструкція.

Автомобільний гідравлічний домкрат

Гідравлічні механізми підйому володіють наступними перевагами:

1. легкий і швидкий підйом;
2. хорошу стійкість вантажу в піднятому положенні;
3. зручна і компактна конструкція.

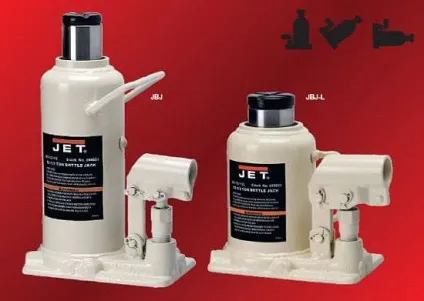

Пляшковий гідравлічний домкрат

Робочий тиск рідини в автомобільному гідравлічному домкраті може створюватися вручну за допомогою рукоятки насоса або електричним компресором. За конструктивним виконанням розрізняють вертикальні пляшкові домкрати та підкатні домкрати. Останні з них встановлені на коліщатках і, завдяки своїй мобільності і швидкої роботи, знайшли широке застосування на СТО і автомайстерень. Вони ефективні там, де їх використання відбувається досить інтенсивно.

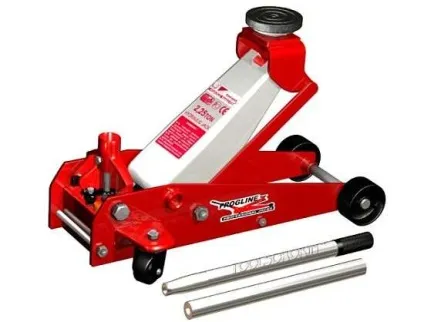

Подкатной гідравлічний домкрат

До безумовних переваг гідравлічних підйомників відносяться:

• високі показники вантажопідйомності при невеликих розмірах домкрата;
• велике значення ккд;
• плавне переміщення підйомного механізму;
• великий коефіцієнт передачі зусилля.

Недоліками автомобільного гідравлічного домкрата є:

• невелика підйомна висота;
• потрібне постійне технічне обслуговування;
• недовгий термін служби і дороге відновлення.

Домкрат пневматичний автомобільний

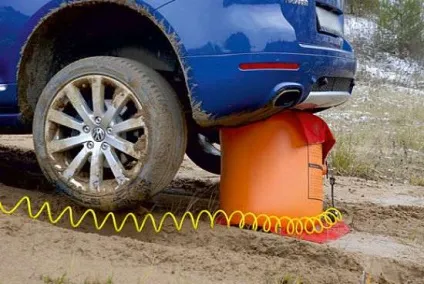

Пневматичний автомобільний домкрат

Пневматичний домкрат являє собою надувну подушку, накачувану стисненим повітрям або вихлопними газами. Він має високу стійкість за рахунок великої площі опори. Для підйому вантажів пневматичний автомобільний домкрат потребує подачі повітря або газів під високим тиском. Для цього використовуються газові балони або вихлопні труби автомобілів.

Під тиском повітря, що подається камера швидко надувається і піднімає автомобіль. Тут водій практично не докладає ніяких зусиль для безпосереднього підйому машини. У порівнянні з іншими типами домкрат пневматичний автомобільний забезпечує найменші трудовитрати для виконання підйомних робіт. Швидкість підйому вантажу також досить висока.

Такий домкрат знайшов застосування на СТО, в будівництві, а також широко використовується для евакуації автомобілів. застряглих в багнюці і болоті. До переваг пневматичних домкратів відносяться:

1. пристосованість до будь-яких умов і станом грунту або дорожнього полотна;
2. простота установки домкрата;
3. мінімум зусиль з боку водія;
4. хороші показники вантажопідйомності;
5. досить високий підйом;
6. можливість установки в будь-якому місці під днищем незалежно від його пошкодження.

До мінусів у роботі пневматичних домкратів відносять:

• при накачуванні вихлопними газами накопичується всередині камери їдкий осад;
• при установці камери потрібно виключити наявність гострих і ріжучих предметів, які можуть пошкодити її;
• необхідність окремого компресора при використанні стисненого повітря.

Критерії вибору домкрата для автомобіля

Вибір автомобільного домкрата повинен грунтуватися на його призначення та відповідних цьому технічних характеристик. Основними технічними характеристиками домкрата є:

1. Вантажопідйомність

Робочий діапазон вантажопідйомності домкрата для легкових машин складає 1-2 тонни. Це основний параметр, що визначає призначення домкрата. Тому перед тим як купувати домкрат, з'ясуйте вага вашого автомобіля і додайте 200 кг запасу для надійності. Вибір дешевого слабенького домкрата загрожує його поломкою при першому ж застосуванні або, що ще небезпечніше, зривом під час ремонту, коли ви перебуваєте під машиною. Крім того, поломка домкрата під час підйому може привести до пошкодження поверхні кузова автомобіля.

Серед власників звичайних середніх легкових автомобілів найбільшою популярністю користуються ромбические механічні домкрати, що володіють вантажопідйомністю в 1,5 - 2 т. Вони легко справляються з підняттям седанів масою 1300 кг. Власникам автомайстерень і станцій техобслуговування слід вибирати підкатні гідравлічні домкрати з вантажопідйомністю 3 - 8 т. Великий запас потужності необхідний для його багаторазового і інтенсивного застосування з різними марками автомобілів, які мають великий розкид по масі.

2. Висота підйому

Це другий важливий показник домкрата, який визначає його призначення. Домкрат повинен піднімати автомобіль на таку висоту, щоб можна було безперешкодно виконувати необхідні ремонтні роботи. Для цього рекомендується також підбирати домкрат з невеликим запасом по жене висоті, щоб враховувати вільний хід амортизаційної системи і зручність виконання робіт.

Запас висоти в 30 - 50 см є тим діапазоном, який забезпечує комфортні умови для заміни колеса або рейки рульової системи. У тих випадках, коли необхідно піднімати автомобіль на велику висоту, доведеться використовувати підручні засоби у вигляді різних підставок. Коли це доводиться робити регулярно, то варто придбати рейковий домкрат, який має велику висоту підйому. Він ефективний для витягування позашляховика, який зайшов в грязі.

3. Висота підхоплення

Це третій показник домкрата, який визначає можливість його застосування на автомобілі. Він визначає ту мінімальну висоту, з якої починається підйом автомашини. Домкрат повинен вільно поміщатися і встановлюватися на своє робоче місце під днищем автомашини з урахуванням того, що навантажений автомобіль має певний просідання. Тому, вибираючи домкрат, потрібно дивитися на висоту його підхоплення і знати мінімальний кліренс автомобіля.

Ромбічний домкрат, що має в складеному стані велику висоту, може не поміститися під днищем автомобіля, особливо в передній його частині. Використовувати такий домкрат по його призначенню буде неможливо. Для автомобілів з кліренсом менше 15 см найкраще вибирати гвинтові або підкатні домкрати з висотою підхоплення 6-9 см.

Крім перерахованих характеристик домкрата при його виборі велике значення має якість виробництва вироби. Якщо воно виготовлено неякісно і неакуратно, то його заявлені характеристики можуть не відповідати дійсності. При покупці домкрата рекомендується звернути увагу на його зовнішній стан і перевірити його роботу, правильність встановлення вузлів, відсутність люфтів і вільного ходу, стійкість в згорнутому і розгорнутому положенні. Гідравлічні і пневматичні домкрати потрібно перевірити на відсутність витоків рідини і газу. Механічні домкрати слід перевірити на плавність підйому і відсутність заїдань. Не слід забувати, що основною вимогою до виробу є надійність і безпеку роботи.

Не останнім критерієм є габарити і вага домкрата. Він повинен вільно вміщуватися в багажник автомобіля і по можливості займати мало місця. Потужні домкрати самі представляють великий тягар, з якої нелегко справлятися самотужки в непростих дорожніх умовах.

Основні правила техніки безпеки при застосуванні домкратів

Незважаючи на простоту конструкції і роботи домкрата, існують певні правила його використання, що забезпечують безпечне виконання робіт:

• підйом автомашини на домкраті потрібно робити тільки на горизонтальній поверхні для виключення появи бічної сили скочування в піднятому положенні;
• перед початком підйому слід заблокувати обидва колеса автомобіля на протилежному боці за допомогою колодок, цегли або колод, щоб він не міг зрушити ні вперед, ні назад;
• не слід піднімати автомобіль на домкраті, якщо включена коробка передач. Перед підйомом потрібно встановити КПП в нейтральне положення;
• при підйомі обох передніх коліс слід включити гальмо стоянки і заблокувати задні колеса з обох сторін;
• при підйомі обох задніх коліс необхідно заблокувати передні колеса з обох сторін;
• підйомну лапку домкрата потрібно встановлювати в спеціально пристосовані для цього точки кузова згідно з інструкцією по експлуатації та ремонту автомобіля. При необхідності установки домкрата в інші місця попередньо переконайтеся в міцності даної точки кузова щоб уникнути вм'ятин і пошкоджень. Якщо немає впевненості у правильності обраної точки підйому, то використовуйте силову балку підвіски або ребра жорсткості кузова;
• підйом автомашини робите плавно, уникаючи ривків і кочення;
• для страховки домкратів в піднятому положенні застосовуються різні підпірки, які встановлюються поруч з домкратом. При необхідності домкрат можна прибрати. Підпірки повинні бути стійкими, тому камені, цегла та клини як підпірок непридатні;
• після закінчення підйому автомобіля слід перевірити його стійкість легким погойдуванням в різні боки, щоб уникнути його падіння від випадкового поштовху або пориву вітру;
• після закінчення ремонтних робіт опускати автомобіль слід також обережно і плавно.
