Бетонний насос особливості шнекових, героторних виробів

Одним з найбільш прогресивних методів подачі бетону до місця заливки і рівномірному розподілу є застосування бетононасосів. Такий спосіб значно підвищує продуктивність і якість бетонних робіт, але в силу того, що бетононасос являє собою складне і дороге устаткування, його використовують не завжди. Про способи застосування і видах обладнання ви дізнаєтеся з нашої статті.

Скажіть куди заливати розчин, і вони це зроблять

Особливості застосування бетононасосів

Участь подібного обладнання в будівельних роботах тягне за собою:

• Використання праці висококваліфікованих бетонників і механіків.
• Високої організації виробництва робіт.
• Чітке дотримання всіх технологічних вимог.
• Застосування спеціальних складів бетонної суміші з урахуванням:
  • Діаметра бетоновода.
  • Умов і дальності подачі суміші в конструкції.

Виходячи з вищесказаного, насос для перекачування бетону доцільно застосовувати, коли подача суміші іншими способами утруднена або неможлива, як в разі:

• Бетонування конструкцій, які перебувають в обмежених умовах.
• Внутрішніх або густоармованих конструкцій.

Примітка!
Звичайно, ніхто не має права заборонити подачу розчину в будь-яких умовах, все залежить від вашого бюджету.

види бетононасосів

Для бетонування конструкцій в залежності від умов робіт і призначення застосовують Бетононасосні установки різних типів:

• Стаціонарний- це поршнева установка, розташована на рамі з колесами. Як правило, подібне обладнання встановлюється на тривалий термін, і використовується при будівлях висотних будівель. При необхідності її переміщують далі в потрібне місце для перекачування суміші. Робота установки здійснюється за допомогою дизельного або бензинового двигуна.
  Стаціонарна насосна установка здатна:

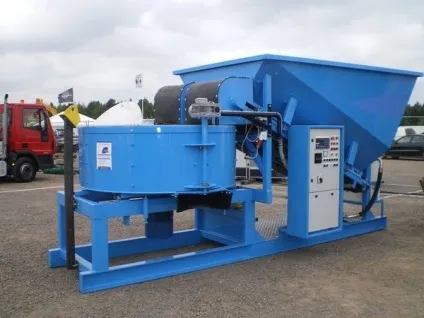

Як то кажуть, встановив і забув до тих пір, поки не буде потрібно устаткування транспортувати

• Подавати бетон на висоту понад чотири метри.
• Швидкість подачі до дев'яноста метрів кубічних на годину (залежить від технічних характеристик агрегату).

До плюсів стаціонарних установок можна віднести:

• Малі габарити.
• Чи не великі вимоги до місця установки.
• Невисока ціна (до 3000000 рублів). Оренда такого бетононасоса обійдеться в 250 000 рублів на місяць.

• Причіпний - мобільна установка, що не виділяється потужностями, але вписується практично на будь-якій ділянці і легка в транспортуванні.

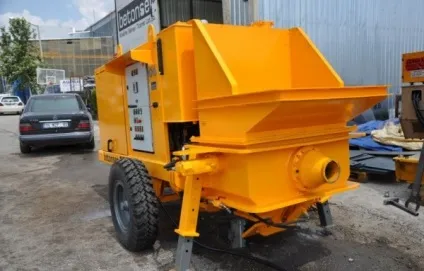

Один з видів причіпного насоса

• Пересувний. Такі установки закріплюються на рамі вантажного автомобіля.
  До переваг автомобільних бетононасосів можна віднести:

• Висока потужність (до ста п'ятдесяти метрів кубічних на годину).
• Мобільність.
• Висока продуктивність, що забезпечує скорочення термінів будівництва.

Недолік такого виду обладнання єдиний - її ціна. Подібну машину можуть собі дозволити придбати тільки найбільші будівельні компанії. Автобетононасос на базі вантажівки MAN варто більш ніж 12500000 рублів.

Корейська варіант на базі DAEWOO буде коштувати трохи дешевше - до 10000000 рублів. Але так і так, самі бачите, для приватного забудовника така техніка недоступна.

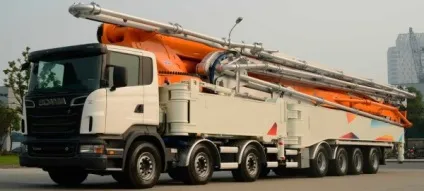

На фото - встановлений насос на автомобіль SCANIA

Порада!
Виходом для організацій, які не можуть собі дозволити таку техніку, може стати її не довгострокова оренда.
Прокат автонасосами, в залежності від потужності і часу оренди або обсягу бетону, коштує від 2500 рублів за годину, або від 200 рублів за метр кубічний.

Рекомендації та поради

• Найпоширеніші пересувні установки на авто ходу. Вони оснащені пересувними стрілами з трьох-чотирьох ланок, які складатимуться в горизонтальній або вертикальній площині.
• Бетонування конструкцій у ковзній опалубці доцільно виконувати з компенсаційним пристроєм в вертикальному ділянці бетоновода. Так простіше регулювати плавні зміни довжини трубопроводу при підйомі опалубки.

До відома!
Компенсаційне пристрій складається з поєднання прямих вставок і колін, які об'єднуються замковими шарнірними з'єднаннями.

• В умовах дуже низьких температур використовують тільки підігріту бетонну суміш до температури не вище двадцяти п'яти градусів. Цей захід необхідний, щоб уникнути: по-перше, передчасного загустіння бетонної суміші; по-друге, втрати рухливості, а по-третє, зручності перекачування.

Важливо!
Бетонопроводи в таких умовах перед початком робіт повинні бути утеплені й попередньо прогріті паром, з обов'язковим відведенням утворився конденсату назовні.

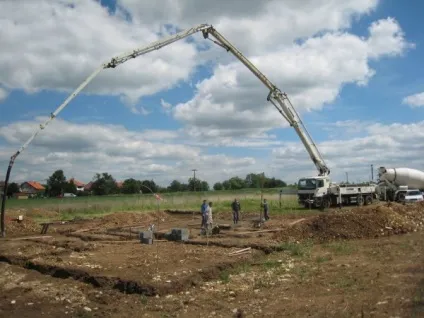

Як бачите, мобільність техніки велика, що дозволяє її використовувати у важкодоступних місцях

Типи конструкцій бетононасоса

Серед бетононасосів можна виділити два основних типи конструкції:

• Героторний насос для бетону.
• Поршневий насос.

шнекові насоси

Героторного (шнекові насоси для бетону) обладнання здатне забезпечити рівну подачу бетону будь-якої жорсткості. Вони характеризуються низьким шумом роботи двигуна.

Можливі бетонні пробки в бетоноводі усуваються реверсної роботою двигуна.

• Основним недоліком подібного устаткування вважається швидкий знос укріпленого шланга.
• Перевагою є порівняно недорога вартість ремонту, так як заміна запчастин не потребує залучення висококваліфікованих кадрів.

У загальному і цілому, рекомендується використовувати героторний насос для полістиролбетону (інших рідких і пастоподібних розчинів) з гідравлічною поршневий системою.

Подібне обладнання має:

• Довгим терміном експлуатації.
• Високою продуктивністю.

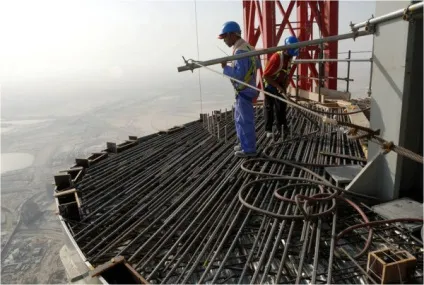

Зверніть увагу, що ця далеко не третій і навіть не п'ятий поверх, а сюди також доставляється бетон за спеціальним насосу

поршневі насоси

Відмінною рисою сучасного поршневого обладнання є:

• Подача бетонної суміші на висоту в діапазоні від п'яти до шістдесяти п'яти метрів.
• Продуктивність в нормальних умовах до ста вісімдесяти метрів кубічних на годину.

Недолік - більш схильний до зносу, що позначиться на вашому бюджеті або на бюджеті будівельної організації.

Знаходяться умільці, для яких не проблема сконструювати і зібрати насос для бетону своїми руками. Але це справа далеко не п'яти хвилин і вимагає спеціальних умінь і навичок. Хоча якщо є таке бажання і сили, а так же докладна інструкція - то все можливо! А стимулом вашої задумки стане остаточна вартість саморобного бетононасоса (в межах 60 000 рублів).

Ця схема допоможе вам розібратися з роботою поршневої системи обладнання

транспортування бетону

Для приготування бетонної суміші під час перевезення до будівельного майданчика використовують автобетоносмеситель з насосом. На базі автомобіля кріпиться бетономішалка з насосом, який подає в процесі транспортування до об'єкта забудови інгредієнти бетонної суміші безпосередньо в безперервно обертовий барабан.

Для подачі бетонної суміші з міксера до місця бетонування конструкцій бетонозмішувач з насосом обладнується лотковим завантажувально-вантажним пристроєм.

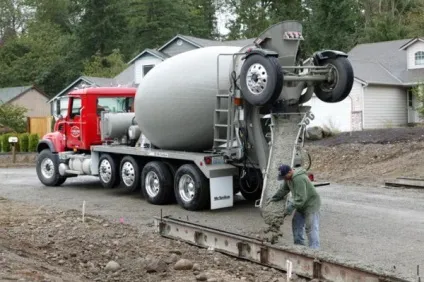

Таку техніку можна використовувати, коли заливати розчин необхідно в тих місцях, куди проїде автомобіль

Такі змішувачі на авто ходу здатні приготувати і доставити розчин в обсязі від п'яти до дев'яти метрів кубічних. Як правило, вони розташовуються на базі автомобілів ЗІЛ, Урал, КамАЗ, МАЗ, КрАЗ і МЗКТ, які призначені для різних навантажень і працюють в будь-яких дорожніх умовах.

Автобетонозмішувачі з насосом доцільно купувати компаніям, що спеціалізуються:

• На продажу бетону.
• На надання послуг з доставки бетону.

Мати у власності подібну бетономішалку можуть собі дозволити тільки великі будівельні організації, що займаються масштабним будівництвом на постійній основі. Лише в цьому випадку окупність техніки матиме високий рівень.

Особливо рентабельна експлуатація автобетонозмішувачів з насосом для влаштування дорожніх покриттів, будівництва сільськогосподарських комплексів та інших об'єктів забудови, віддалених від постачальника бетону.

Тепер ви знаєте ціну насоса, який в майбутньому буде заливати вам бетонний фундамент або який ви придбаєте в свій автопарк, що, погодьтеся, дуже рентабельно в умовах підвищеного попиту на будівництво заміських будинків. Головне - не помилитися з вибором виробника устаткування і стежити за станом техніки.
