Автомобільна зарядка usb 5в 2а як це зроблено

Поза всяким сумнівом, автомобільна зарядка - річ корисна.
Взяв спробувати простенький комплект на експерименти.
Кабель вже перевіряв раніше.
mysku.ru/blog/aliexpress/28717.html
Зарядка дуже компактна і коротка - далеко не всяке гніздо прикурювача сумісно з нею, тому що може не дістати центральний контакт.

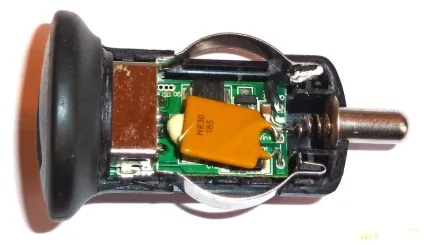

Зарядку природно розібрав.

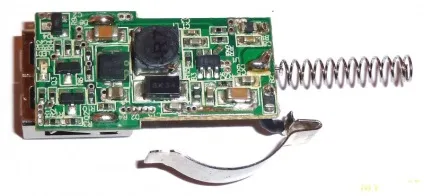

Складається з двох спаяних плат - гетинаксовій для USB роз'єму і стеклотекстолитовую для перетворювача.
Якість монтажу посереднє, пайка недбала, плати спаяні криво, проте напрочуд все працює.
Захисного запобіжника природно немає :(
Зібрано зарядка на базі HC8816 (2А, 4,75-25В, 350кГц)

Реальна схема пристрою.

Напруга холостого ходу задерта до 5,39В.
Під навантаженням на самому роз'ємі напруга аніскільки не просаживается.
На максимальному заявленому струмі 2А швидко перегрівається далеко за 100гр і пахне смаленим.
Більш-менш номально без перегріву тримає вихідний струм до 1,3А.
Хоч і заявлено робоча напруга 12-24V, в бортову мережу 24V зарядку включати не можна, тому що там номінальну напругу 28-29V і присутні короткочасні викиди напруги.
Мінімальна вхідна напруга для забезпечення вихідного струму 1А - не менше 6V.

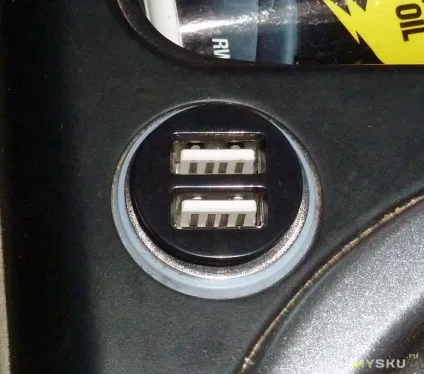

В установленому вигляді виглядає так

Для порівняння, покажу нутрощі путнього Автозарядка Belkin 5V 1A
Як говориться, відчуйте різницю :)

Підсумковий висновок - цю зарядку краще обходити стороною.
