Автоген своїми руками особливості пристрою

Водяна пальник - міні автоген. Автоген - апарат для газового різання і зварювання металів. Завжди були, є і будуть майстри, охочі з яких-небудь причин виготовити пристосування своїми руками, не бажаючи витрачати гроші, йдучи на поводу у свого інтересу і т. Д. Автоген своїми руками - цілком можливо, якщо знати тонкощі процедури виготовлення.

Електроліз води - саморобний автоген

Зробити автоген цілком можливо самому, після чого успішно застосовувати його різак в обробці металів. В основі виготовлення апарату своїми руками лежить принцип отримання водню за допомогою електролізу водного розчину лугу. Через малогабаритності міні пристрою стає можливим облаштування робочого місця в будь-якому просторовому положенні: міні пальник зможе розміщуватися на маленькому робочому столі, експлуатуватися в якості блоку живлення стандартного випрямляча для підзарядки акумулятора.

пристрій електролізера

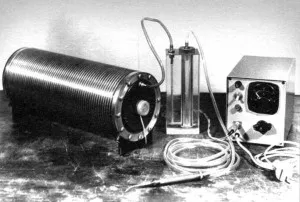

Розглянемо докладніше, як же влаштована пальник. Між двома платами, з'єднаних між собою чотирма шпильками, розміщується батарея сталевих пластин-електродів, які розділені між собою гумовими кільцями.

«Нутрощі» батареї на 50% заповнені водним розчином NaOH. Постійна напруга, прикладена до пластин, здатне викликати електроліз води, а також виділення газоподібного водню і кисню, за допомогою яких різак виробляє роботу. Цікаво знати, що дана суміш водню і кисню відводиться через полихлорвиниловую трубку, надіти на штуцер, в проміжну ємність, після чого потрапляє в водяний затвор.

Пішов через вміщену суміш води і ацетону в пропорції 1: 1 газ має необхідний для горіння склад, відведений інший трубкою в форсунку - голку медичного шприца згорає у вихідного отвору при температурі близько 1800 гр. С.

• Ізолююча поліхлорвінілова трубка;
• Шпилька М8 (4 одиниці);
• Гайка М8 з шайбою (4 одиниці);
• Ліва плата;
• Пробка-болт М10 і шайба;
• пластина;
• Кільце (гумове);
• штуцер;
• шайба;
• Поліхлорвінілова трубка;
• Права плата;
• Штуцер (короткий - 3 одиниці);
• Проміжна ємність;
• Підстава;
• клеми;
• Барботажна трубка;
• Форсунка- голка;
• Корпус затвора водяного.

Міні пристрій має для плат товсте скло. Даний матеріал здатний легко оброблятися, є хімічно стійким до електроліту, а також дає можливість здійснювати візуальний контроль рівня для додавання при необхідності дистильованої води через наливний отвір, яке має водяний автоген.

Пластини можна виготовити із звичайної листового металу (стали, нікелю), товщина якого повинна бути в межах 0,6-0,8 міліметрів. Пластини, якими володіє міні апарат, мають видавлені круглі поглиблення для гумових кілець ущільненні. Варто відзначити, що глибина заглиблень повинна становить в межах 2-3 міліметрів при товщині кільця від 5 до 6 міліметрів.

Ізоляції пластин можуть бути вирізані з листової кислотоупорной або маслобензостойкой гуми. Домогтися такого можна вручну, а зручним і дієвим інструментом буде «кругорез-універсал». Чотири шпильки М8 повинні бути ізольовані кембриком, діаметр якого становить 1 см, пропущені у відповідні отвори на 1 мм більше. Число пластин в батареї - 9 одиниць.

Контактні клеми приєднуються до першої, а також трьом останнім пластин. Зарядний пристрій для автомобільних акумуляторів ВА-2 (підключено через вісім пластин) при напрузі 17 В, струмі 5А, дає можливість досягти необхідну продуктивність гарячої суміші, яку має різак.

Надійний заслін від поширення вогню, що є в розпорядженні пальник, має найпростіший водяний затвор, виконаний з порожніх балончиків для запальничок. Пальник має проміжною ємністю, яка виключає ймовірність змішування складу водяного затвора і електроліту при інтенсивних навантаженнях. Штуцери виконані з мідних трубок (4-6 мм).
