Ізоляція трубопроводів види теплової гідроізоляції

Якщо ви облаштовуєте систему водопостачання заміського будинку своїми руками, то обов'язково повинна використовуватися ізоляція для труб. Причому це стосується не тільки трубопроводів проходять на вулиці, але і систем водопостачання всередині будинку. Для комунікацій водопостачання використовується кілька видів ізоляції, що відрізняється призначенням і використовуваними для її виготовлення матеріалами. Кожен з видів ізоляції виконує свої функції. У нашій статті ми детально розглянемо, яка ізоляція потрібно для трубопроводів гарячого і холодного водопостачання, як виконується ця ізоляція, і які матеріали для цих цілей можна використовувати.

призначення ізоляції

Якщо ви облаштовуєте систему водопостачання заміського будинку своїми руками, то обов'язково повинна використовуватися ізоляція для труб

Почнемо з того, що багато методів ізолювання застосовні до різних систем: водопостачання, каналізації, опалення та вентиляції. Але в нашій статті ми розглянемо тільки ті методи, які застосовуються до водопровідних труб гарячого і холодного водопостачання.

Ізоляція трубопроводів ділиться на два види:

• теплоізоляційні заходи;
• гідроізоляція.

Призначення кожного виду ізоляційних заходів наступне:

1. Теплоізоляція зовнішнього трубопроводу холодного водопостачання потрібна для захисту системи від замерзання в холодну пору року. Якщо вода в трубі замерзне в морози, то вона не зможе потрапити в будинок, а знайти крижану пробку і ліквідувати її буде досить складно.
2. Теплоізоляція зовнішніх труб гарячого водопостачання потрібна для того, щоб гаряча вода під час транспортування до споживачеві не остигала. Крім цього, такий захист сприяє підвищенню терміну служби системи.
3. Також виконується теплова ізоляція трубопроводів гарячої води, які будуть розташовуватися в штробах - каналах, що прорізають в стіні. У цьому випадку дані методи захисту труб потрібні з тієї причини, що температура води в трубах, що стикаються з холодними цегляними або бетонними стінами, може знижуватися.
4. Гідроізоляція зовнішніх труб гарячого і холодного водопостачання потрібна для захисту їх від корозії. Вся справа в тому, що волога, яка присутня в ґрунті, може викликати іржавіння сталевих труб. Однак це не стосується виробів із пластику.
5. Різні види гідроізоляції використовуються для захисту стиків трубопроводу від протікання.
6. Що стосується систем холодного водопостачання всередині будинку, то їх гідроізоляція виконується з метою захисту від конденсату, який, збираючись на трубах, може викликати їх корозію. Знову ж це не стосується пластикових трубопроводів, не схильних до корозії.

Існують різні види і методи гідро- і теплоізоляції трубопроводів і їх стиків. Розглянемо їх докладніше.

теплоізоляція труб

Досить ефективним методом теплоізоляції зовнішніх труб є прокладка кабелю, що гріє

Зазвичай використовуються такі методи теплової ізоляції труб водопостачання:

• Найефективнішим і надійним способом захисту трубопроводів водопостачання від замерзання взимку є створення високого тиску в системі. Завдяки цьому рідина рухається по трубах з великою швидкістю і не встигає замерзнути. Але такі методи не підходять для домашнього водопостачання, адже при закритому крані рідина не буде рухатися в трубах.
• Досить ефективним методом теплоізоляції зовнішніх труб є прокладка кабелю, що гріє в одній траншеї з комунікаціями. Такі методи використовуються в тому випадку, якщо дно траншеї не вийде заглибити нижче точки промерзання грунту. В цьому випадку копають канаву глибиною не більше 40 см, а навколо трубопроводу намотують спеціальний гріючий кабель. Недолік методу полягає в енергозалежності та витрати на оплату електроенергії.

Важливо: для цих цілей варто придбати кабель з потужністю 10-20 Вт / м. Він може застосовуватися як зовні, так і всередині комунікацій.

• Найпростіший і дешевий спосіб теплоізоляції - використання спеціальних матеріалів, які будуть захищати трубопровід від холоду.

Порада: дуже важливо створити з цих матеріалів у верхній частині трубопроводу щось, на кшталт арки, що захищає від холоду, що надходить з поверхні. Нижня частина елемента може обігріватися за рахунок тепла, що надходить із землі.

Класифікація

Зазвичай використовуються такі засоби ізоляції:

Матеріали для теплоізоляції труб гарячого водопостачання

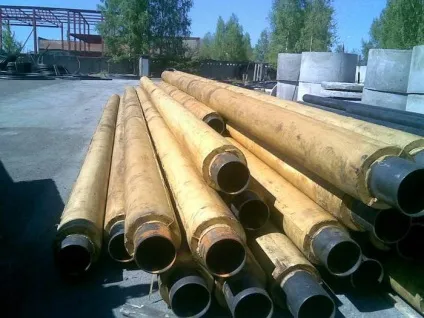

ППМІ - це монолітна тришарова конструкція

Ізоляція може бути внутрішньої і зовнішньої. Для виконання ізоляції можуть використовуватися такі готові вироби:

1. ППУ. Цей матеріал збільшує термін служби трубопроводу, підвищується гідроізоляція системи. Матеріал витримує скачки температури і її граничні показники. Тепловтрати складають не більше 5%.
2. ППМІ використовується тільки для комунікацій гарячого водопостачання. Це монолітна тришарова конструкція. Щільність матеріалу в перерізі відрізняється на різних шарах. У складі вироби є антикорозійний шар, тепловий захист і захист від вологи. Виріб підвищує термін служби мережі, не дає збиратися конденсату. Матеріал стійкий до температурних перепадів і механічних пошкоджень.
3. ВУС - це двошарове покриття з антикорозійними характеристиками.

Матеріали для теплоізоляції труб з холодною водою

Ізоляція для труб може виконуватися з використанням наступних матеріалів:

• Базальтовий утеплювач. Виріб має циліндричну форму (буває різних розмірів) і виконується з базальтового волокна. Головне достоїнство цього матеріалу полягає в тому, що для укладання комунікацій не потрібні спеціальні лотки. Монтаж виконується просто, для цього не потрібні спеціальні навички. Це найефективніша теплоізоляція для трубопроводів холодного водопостачання.

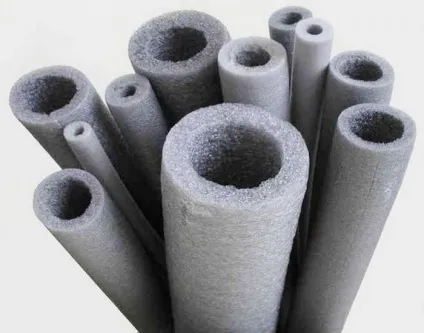

Спінений каучук - не вбирає і не боїться вологи, відрізняється стійкістю до високих температурних показників

Спінений каучук - не вбирає і не боїться вологи, відрізняється стійкістю до високих температурних показників, відрізняється самозатухаемостью. Виготовляється у вигляді трубок або пластин. Може мати фольгированное покриття.

Спінений поліетилен виготовляється у вигляді трубок з поздовжнім розрізом. Це безпечний екологічно чистий матеріал, що відрізняється стійкістю до температурних і хімічних впливів, утворення цвілі і вологи.

Мінераловатні мати можуть бути фольгований, прошивними або Ламельні. Цей матеріал відрізняється значними розмірами і підходить для утеплення габаритних виробів на тривалий термін.

Також в якості утеплювача використовується скловолоконний матеріал. Однак він може застосовуватися тільки в поєднанні з додатковими ізоляторами, наприклад, склотканиною або руберойдом. Замість спеціально призначеного утеплювача зі скловати можна використовувати звичайні скловолоконні мати, якими трубопроводи просто загортають, фіксуються дротом і обмотуються поліетиленом. Цей спосіб не найзручніший, але зате надійний і перевірений.

Також ізоляція для труб може робитися з пінополістиролу або пінопласту. Цей матеріал найбільш затребуваний і популярний, оскільки з його допомогою ізоляція труби може бути виконана своїми руками. Утеплювач виконаний у вигляді роз'ємного циліндра (шкаралупи). Такі види ізоляції можуть бути покриті або без нього. При використанні цього матеріалу укладання лотків необов'язкова. Поверх вироби можна використовувати засоби для гідроізоляції.

Найдорожчий, але і найефективніший спосіб - це напилення пінополіуретану на труби. Цей матеріал за допомогою спеціального обладнання розпорошується по поверхні елемента і після застигання утворює щільне покриття, надійно захищає від холоду. Такий метод утеплення не вийде виконати самостійно. Зазвичай він використовується в промисловості.

Рідка теплоізоляція - це спеціальна термофарба, яка навіть при тонкошаровому нанесенні забезпечує ефективний захист від холоду. Ізоляційна термофарба завдяки простоті використання і універсальності набирає популярність.

гідроізоляційні заходи

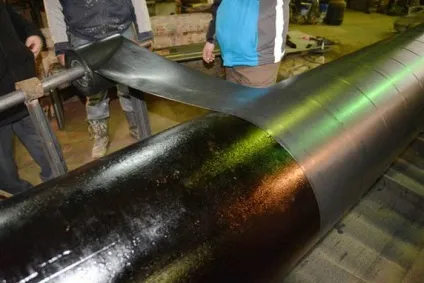

Цей матеріал застосовується для захисту від корозії поверхні трубопроводів зі сталі

Гідроізоляція труб і стиків виконується з використанням наступних матеріалів:

1. Полівінілхлоридна стрічка. Цей матеріал застосовується для захисту від корозії поверхні трубопроводів зі сталі. Також він підходить для ізоляції стиків, різьбових з'єднань і в разі виконання ремонтних робіт на водопровідних мережах.
2. Гумове полотно раніше використовувалося для ізоляції тільки підземних інженерних мереж, однак тепер воно застосовується і для захисту елементів, що проходять в підвальних приміщеннях будинків. Цей міцний, стійкий до впливу масел і лугів матеріал відрізняється значним терміном служби. Виріб не міняє свої експлуатаційні характеристики при високих температурах і відрізняється простотою монтажу завдяки гарній еластичності.
3. Гідроізоляція трубопроводів за допомогою обклеювальних матеріалів (ізола) відрізняється високою міцністю і температурної стійкістю. Цей еластичний матеріал добре розтягується при монтажі. Його єдиний недолік - низька стійкість до впливу органічних сполук і розчинників. Матеріал підходить для захисту від корозії зовнішніх трубопроводів водопостачання.
4. Термоусаджувальна стрічка використовується для ізоляції стиків сталевих і пластикових виробів. Стрічка складається з термоплавкого шару і поліетиленової плівки. Цей матеріал не підходить для трубопроводів, які будуть експлуатуватися в умовах високих температур. Спеціальні термонасадкові муфти застосовуються для захисту стиків.
5. Самоклеїться з полімерного матеріалу. Друге її назва фторопластовий ущільнювач. Цей матеріал використовується для захисту від протікань в місцях різьбових з'єднань. Виріб витримує вплив високих температур без зміни своїх експлуатаційних характеристик.
