Армопояс під дах

необхідність армопоясу

Почнемо розгляд армованого підстави під дах з його основних функцій.

перетворення навантаження

Кроквяні ноги передають мауерлату навантаження, основне зосередження якої знаходиться в місцях опори крокв на стіни будинку. Завдання мауерлата і армопоясу перетворити це навантаження, зробивши її рівномірної. На мауерлат впливають два типи навантажень. Це вага самого даху, що скупчився на ній снігу, вплив на покрівлю поривів вітру та інші природні явища.

Інша навантаження пов'язана з розпиранням кроквами стін будівлі. При підвищенні ваги покрівлі вона значно зростає. Сучасні матеріали для будівництва будівель, такі як керамзитобетон, газобетон, при ряді позитивних характеристик не здатні витримувати подібну розпираючий навантаження. Перед монтажем на них мауерлата в обов'язковому порядку необхідно створити армований пояс.

Цегляні стіни володіють більшою витримкою до крапкових навантажень, тому для монтажу на них мауерлата досить застосовувати анкера або закладні деталі. Однак, експерти рекомендують використання армопоясу і для цегляних стін, якщо будівля зводиться в сейсмонебезпечному регіоні.

Кріплення покрівлі до дому

Найважливіша і основне завдання мауерлата - це міцне кріплення покрівлі до дому. Таким чином, сам мауерлат повинен бути надійно змонтований до будівлі.

Основні завдання армованого підстави під дах можна звести до наступних пунктів:

• Утримання суворої геометрії будівлі при будь-яких ситуаціях: сезонні коливання грунту, землетрусу, усадки будинку і т. Д .;
• Вирівнювання стін в горизонтальній проекції, виправлення неточностей та огріхів, допущених при зведенні стін;
• Забезпечення жорсткості і стабільності всієї конструкції будівлі;
• Рівномірний і розподілене розосередження навантаження даху на стіни будівлі;
• Можливість міцного кріплення до армованому підставі важливих елементів покрівлі, в першу чергу мауерлата.

Розрахунок армованого підстави під дах

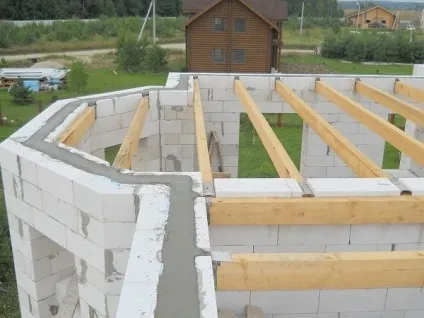

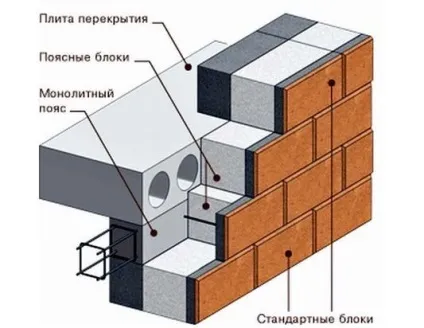

Якщо зведення стін проводиться з газобетону, то верхній ряд робиться з каменю у вигляді букви U, який створює опалубку. У неї необхідно закласти армирующие елементи і залити всю конструкції розчином цементу.

Перед початком власне будівельних робіт необхідно також підготувати необхідний інструментарій і будівельні матеріали. Для створення армованого підстави під дах знадобиться:

• Бетономішалка для якісного замішування розчину цементу;
• Спеціалізований вібратор, який розганяє цементний розчин в опалубці, не допускаючи створення в конструкції пустот з повітря;
• Матеріали для спорудження опалубки;
• Арматура.

технологія установки

Монтаж армопоясу починається після кладки. Необхідно дочекатися повного висихання кладки.

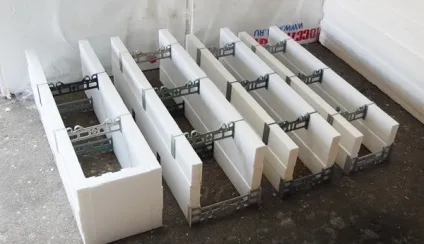

Створення опалубки і укладання арматури

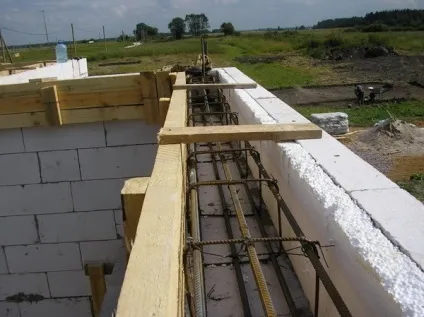

Першим етапом ведеться спорудження опалубки. У будівлях з газобетонних блоків крайній ряд кладки проводиться з блоків у вигляді букви U. Якщо таких немає в розпорядженні, то зовнішня частина опалубки створюється з розпиляних 100 мм блоків, а внутрішня - з дощок. Монтаж проводиться при суворому дотриманні горизонтального рівня.

В опалубку закладається каркас з арматури. Його поздовжня частина формується з 4 прутів арматури з діаметром від 12 мм. Поперечні кріплення робляться з прутів 8 мм діаметра при дотриманні кроку не більше 25 см. У проекції каркас виглядає як квадрат або прямокутник. Деталі каркаса монтуються з нахлестом до 20 см. Місця з'єднання з'єднуються в'язанням дротом. У розчині подібний армований каркас існує як монолітний.

Укладання каркаса передбачає дотримання певних правил:

• Товщина бетону від каркаса до опалубки не менш 5 см;
• Щоб дотримати це правило під каркас підкладають підставки з брусків потрібної висоти.

Важливою частиною робіт є зміцнення каркаса опалубки. Якщо цього не зробити, то її розіпре від тяжкості бетону. Це можна виконати різними методами:

• При створенні опалубки її низ скріплюється за допомогою дерев'яних брусків, а верх методом набивання додаткових дощок. Коли бетонний розчин застигне, верхні дошки видаляються, а видима частина нижніх брусків підпилюється;
• Можливе використання діагональних упорів. Один їх кінець коштує на горизонтальній поверхні, а інший підтримує опалубку;
• Якщо опалубка монтується з плит ОСП, які зручні в якості багаторазової опалубки, то можна скріпити деталі різьбовими шпильками. На протистоять листах свердлити отвори і вставляється пластикова трубка діаметром 1,2 см. Через неї проводиться різьбова шпилька і затягується гайками з шайбами. Коли бетон застигає, шпильки легко видаляються, а пластикові трубки залишаються в бетоні.


Установка кріпильних елементів для мауерлата

Установка шпильок проводиться з урахуванням:

• Між двома кроквами є мінімум одна шпилька;
• Максимальний крок установки - не більше 1 метра.

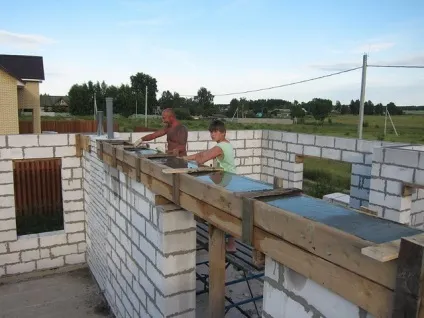

Заливка цементним розчином

Головна особливість армованого підстави під мауерлат - його міцність. Досягти її можливо тільки при заливці бетонного розчину за один раз.

Для створення бетонної суміші застосовується бетон не менше М200. Найкраща суміш для залиття пояса готується за такими пропорціями:

• 1 частина цементу М400;
• 3 частини промитого піску і стільки ж щебеню.

Підвищити міцність і швидкість затвердіння суміші допоможе застосування пластифікаторів.

Так як для створення армопоясу потрібно відразу багато суміші, то доцільно використовувати бетономішалку і спеціальний насос для подачі розчину. При відсутності обладнання буде потрібна допомога кількох людей для приготування і безперервної подачі готової суміші.

Після заливки бетону в опалубку важливо вигнати все повітря з можливих повітряних кишень. Для цього може використовуватися спеціальний прилад вібратор і проста арматура, якою суміш протикається по всьому периметру.

монтаж мауерлата

Зняття опалубки з армопоясу можливо як тільки бетон досить затвердіє, а до монтажу на конструкцію мауерлата можна приступити не раніше, ніж через 7-10 днів після залиття армопоясу.

Перед укладанням деталі мауерлата повинні бути спеціальним чином підготовлені:

• Брус мауерлата обробляється антисептиками;
• З'єднання його окремих елементів виконуються методом прямого замку або косою прірубкой;
• Мауерлат прикладається до армопоясу і відзначаються місця для шпильок. Отвори під кріплення просверливаются.

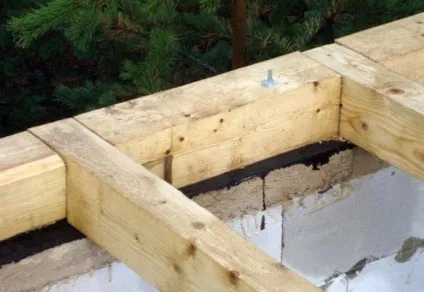

Укладанні мауерлата передує укриття армованого підстави шаром рулонної гідроізоляції, як правило, для цих цілей використовується руберойд.

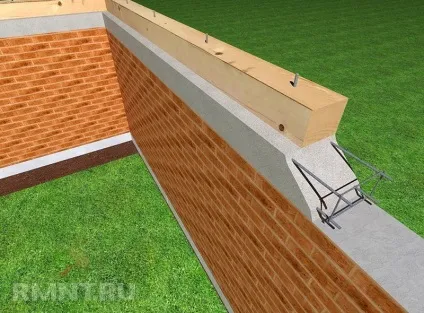

Мауерлат кріпиться великий шайбою і гайкою, для підстраховки використовуються контргайки. Після затяжки всіх кріпильних елементів залишилися верхівки шпильок зрізаються болгаркою.

Підведемо підсумки

Армоване підставу під мауерлат - швидше необхідність, ніж розкіш. Покрівельна конструкція надає досить великий вплив на стіни будинку, яке хоча і розподіляється рівномірно завдяки мауерлату, але може негативно позначитися на міцності всього будинку.

Створення армопоясу необхідно в будівлях з газо- і керамзитобетону через слабкості даних матеріалів, в зонах з високою сейсмічною активністю. Також зміцнення стін під мауерлат доцільно проводити при створенні важких покрівельних споруд.

Виконання армування верхньої частини стін не є складною роботою, що вимагає залучення фахівців. При дотриманні ряду правил і залученні помічників її можна виконати власними силами.
