Серед користувачів бездротового інтернету незмінною популярністю користується оператор Utel. Але при всіх його достоїнствах зі швидкістю з'єднання, особливо поза великими містами, часто спостерігаються проблеми. Робота модему і 3п роутера в стандарті UMTS / HSDPA можлива тільки поруч з базовими станціями, тобто в зонах, де не доводиться скаржитися на якість сигналу. Якщо ж базова станція знаходиться на достатньому видаленні, такий пристрій буде функціонувати в стандарті GPRS / EDGE, гарантуючи швидкість інтернету не більше 384 кбіт / с. Саме в такому випадку незамінною виявиться зовнішня антена.

Дізнайся як збільшити швидкість інтернету у інженера!

Однак з зовнішніми антенами для 3G. які пропонуються в магазинах, не все так просто. Ті, хто вибирає тарифні плани Трімоб (Utel), часто вважають за краще модеми Huawei E352, ZTE MF-100, Huawei E173, Huawei E171 і Huawei e1550. Це пояснюється їх доступною ціною, відмінною швидкістю з'єднання і якісної вбудованою антеною, яка все ж не завжди може забезпечити сигнал потрібної потужності. При цьому антенний адаптер для 3G модему нерідко обходиться в половину вартості самого модему. Та й не у всіх пристроях є роз'єм для підключення зовнішньої антени gsm. наприклад, в Huawei E171 і ZTE MF-100 він просто відсутній.

В цьому випадку єдиний спосіб збільшити швидкість бездротового інтернету - самостійно зробити антену для 3G модему. Існує кілька способів цього, причому ефективність «домашньої» антени варто визначати за реальною швидкості передачі даних при її підключенні до 3G модему, а не за статистикою, яку видає керуюча програма пристрою.

Як можна збільшити швидкість бездротового з'єднання?

Зробивши найпростішу саморобну антену. Для цього нам знадобляться подовжувач, каструлі, моток дроту. Мідний дріт в 3-4 витка обмотуємо навколо тієї частини модему, де знаходиться вбудована антена. Збільшення швидкості може бути значним, але від користувача потрібен певний рівень знань і інтуїція. Адже підбирати число витків і довжину вільно звисає кінця дроту необхідно індивідуально для даної місцевості і даної моделі модему. Інший варіант цього способу передбачає використання каструлі або друшляк. Народні умільці, які прагнуть збільшити швидкість роботи 3G модема, створюють найоригінальніші конструкції: від екранів до супутникових тарілок. Часто в цьому випадку сигнал ловиться чіткіше, але і часу на створення такої «антени» знадобиться більше.

Сконструювавши антену з бляшаної банки. Тут без додаткових розрахунків не обійтися. Від дна банки на відстані а / 4 (де а - довжина хвилі) робимо отвір, в яке монтуємо стандартне антенне гніздо. До нього припаюємо хвилевід (його розмір - це довжина хвилі, поділена на 4), зроблений з мідного дроту товщиною 2 мм. Потім антенний адаптер і кабель для ТВ в оплетке з відповідними роз'ємами підключаємо до 3G модему. У разі відсутності в пристрої гнізда для підключення зовнішньої антени можна розібрати модем, відшукати на платі вимірювальне гніздо і припаяти до нього тонкий екранований провід зі спеціальним роз'ємом. Таким чином, ми отримаємо імпровізований адаптер, в який підключається антена. Але без хороших навичок пайки псування модему цілком можлива, та й гарантії на нього вже не буде. Тому якщо ви не впевнені в своїх силах, просто зробіть в банку отвір за розміром модему, в якому девайс буде добре «сидіти». Експериментально постарайтеся підібрати довжину виступаючої частини близько 36 мм.

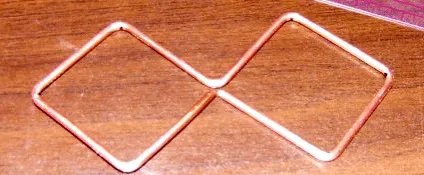

Яким з вище перерахованих способів прискорювати 3G модем - вирішувати тільки вам. Можливо, варто перебрати все з них, щоб зупинитися на найбільш підходящому. Вибираючи модем, зверніть увагу, чи є в ньому роз'єм для підключення зовнішньої антени Київстар. Якщо його немає, ви завжди можете звернутися до наших фахівців, які якісно припаяти внутрішню антену додатковий перехідник. Непогані результати дає використання дротяної антени, але її важко транспортувати. У кілька разів збільшити швидкість антени можна і за допомогою антени Харченко, проте вона встановлюється стаціонарно і для доступу до мережі поза будинку або офісу не годиться.

Якість сигналу часто «плаває». Нерідко, добившись стабільно хорошій швидкості виходу, через деякий час можна виявити повну відсутність сигналу. Це пов'язано з великою кількістю пристроїв, підключених до мережі і дають на неї значне навантаження. Тому модем автоматично перенастраивается на вже недоступні йому базові станції, і тоді доводиться знову займатися експериментами з налаштування. Але якийсь із цих способів обов'язково прийде вам на допомогу, навіть якщо ви - володар недорогого модему.
