Альгінатние матеріали 2 частина

Все альгінатние матеріали при переході з пластичного в еластичне стан помітно скорочуються в обсязі. Це пояснюється тим, що в процесі структурної перебудови, яка відбувається після гелеббразованія, відбувається ущільнення макромолекул, супроводжуване синерезисом - виділенням вільної рідкої фази.

Рідка фаза складається з речовин, що володіють здатністю уповільнювати схоплювання гіпсу і порушувати чистоту поверхні одержуваної моделі (вода, кислота, колоїдні частинки). Для видалення виділилася рідини зліпок після виведення з, порожнини рота рекомендується відмити в проточній воді, а перед отриманням моделі помістити на 3-5 хв в 2% розчин алюмокалієвих квасцов або сульфату натрію. При відкритому зберіганні зліпка відбувається висихання маси (рис. 5). Через 15-20 хв усадка зліпка досягає неприпустимих меж. Її можна значно зменшити, якщо зберігати зліпок в посудині з насиченими парами води. Деякий час зліпок можна зберігати у воді, проте при цьому обсяг його збільшується (рис. 6). Виготовляти моделі за такими зліпкам треба негайно. До недоліків альгінатних мас слід віднести також їх невисоку механічну міцність. Це слід враховувати при отриманні моделей. Заповнювати зліпки можна тільки масами, що володіють плинністю, здатними вільно, під силою тяжіння затікати в поглиблення зліпка. Неприпустимо тиснути на зліпок, так як при цьому може статися деформація найбільш тонких ділянок зліпка. Альгінатние маси не володіють термостійкістю, тому для отримання моделей з легкоплавких сплавів вони використані бути не можуть.
У зв'язку з тим що у альгінатних мас відсутня адгезія до зліпочного ложок, необхідно застосовувати перфоровані ложки або за допомогою воску, пластиру та т. П. Створювати на ложці ретенційні пункти.
Вітчизняна медична промисловість випускає кілька альгінатних відбиткових матеріалів.

Стомальгін - 73 являє собою зліпочний матеріал, складений на основі альгінату натрію. Це дрібнодисперсний порошок рожевого кольору з ароматним запахом. При змішуванні з водою і ретельному розмішуванні виходить пластична сле-почни маса. Затвердіння в порожнині рота настає через 2-6 хв (залежить від початкової температури маси). Еластичні і властивості міцності характеризуються такими даними: залишкова деформація при стисненні 2,5%, міцність при розриві - 1,5 кгс / см2. Матеріал застосовується головним чином для зняття зліпків при часткових дефектах зубних рядів.
Щоб уникнути усадочною деформації зліпка модель слід виготовляти відразу після виведення зліпка з порожнини рота. Для того щоб видалити з поверхні зліпка виділилася внаслідок синьо-резіс рідина, його слід промити проточною водою. Моделі відливають рідким гіпсом без компресії.

Новальгін. Зліпочний матеріал новальгін є різновидом альгінатних мас. Мелкодісперсний порошок новальгіна складається з альгінату натрію і добавок регуляторів швидкості схоплювання, барвників, наповнювачів. Для отримання зліпків новальгін змішують з водою. Методика застосування та ж, що і Стомальгина. Новальгін-після схоплювання має велику міцність і твердість, ніж стомальгин.

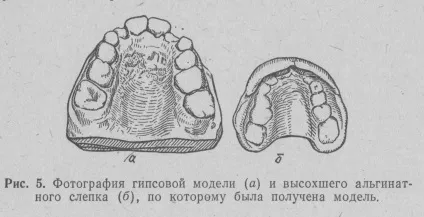

Мал. 5. Фотографія гіпсової моделі (а) і висохлого альгінат-ного зліпка (б), за яким була отримана модель.

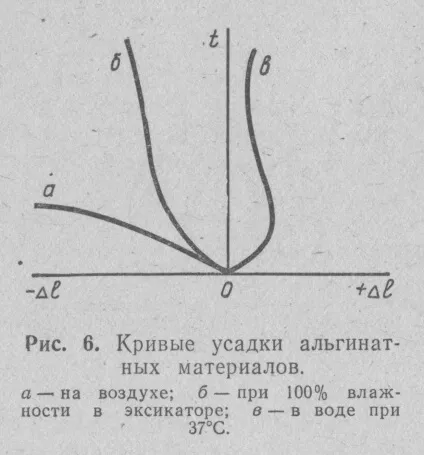

Мал. 6. Криві усадки альгінатних матеріалів. а - на повітрі; б - при 100% вологості в ексикаторі; в - в воді при 37 ° С.
