Як побудувати піч камін для дачі своїми руками?

Дача або заміський будиночок - улюблене місце відпочинку багатьох Украінан, причому не тільки влітку, але навіть взимку багато хто воліє проводити там вихідні дні. Отже, виникає необхідність у хорошому опаленні дачі, і питання, як виготовити з цегли піч камін для дачі своїми руками, саме на часі. Звичайно, краще мати хоч якесь уявлення про кладці і цегляних роботах з будівництва печі, але при бажанні можна легко освоїти дане майстерність.

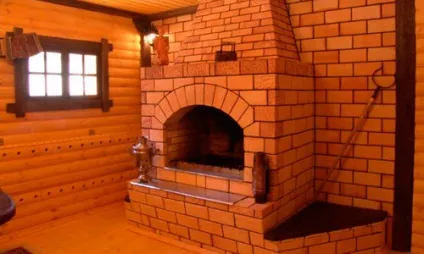

Піч-камін поєднує в собі функції опалення та приготування їжі.

Вам знадобиться наступний набір інструментів і пристосувань:

• акрилова фасадна фарба;
• жароміцний і облицювальну цеглу;
• будівельний скотч;
• рівень;
• схил;
• киянка;
• кирочка;
• відрізний круг по кераміці;
• ємність для замісу;
• пісок, гравій, цемент, щебінь;
• азбестова труба 1 мм;
• базальтова вата товщиною 5 см;
• арматура.

Принцип пристрою печі каміна

Піч камін - будова універсальне, що об'єднує в собі функції опалення та приготування їжі. Спорудження швидко зігріває будинок і добре зберігає тепло.

Пристрій печі передбачає два димоходу і дві топки.

Схема печі-кам'янки для дачі.

Тому можна топити окремо камін або піч. Завдяки димових каналів, які мають багато димооборотов, тепло утримується тривалий час. Крім того, для обігріву потрібно менше палива, а це - безперечна перевага печі.

Існує можливість вбудувати вогнище в відбудований будинок. Для цього необхідно розбирати покрівлю та підлогу.

Рекомендації зі зведення печі:

• переконайтеся в надійності фундаменту, оскільки камін, навіть дуже маленький, має велику масу;
• пам'ятайте, що піч з цегли займає багато місця, врахуйте всі нюанси, пов'язані з цим;
• в готовому спорудженні бажано робити піч окремо, так ви позбавите себе від переробок;
• простежте, щоб використовуваний цегла не був перепаленим або глевким;
• при складанні схем і креслень печі каміна не забувайте про особливості конструкції балок, крокв та інших частин перекриттів, а покрівельні проходки робіть по правилам протипожежної безпеки.

Підготовча робота - зведення фундаменту

Схема пристрою фундаменту під піч-камін.

Будівництво печі каміна починається з спорудження фундаменту. Його глибина повинна бути близько 1 м. На дно ями покладіть щебінь і добре розрівняйте, до рівня підлоги дачі зведіть опалубку. Потім укладають гідроізоляцію, в якості якої застосовують подвійний шар руберойду. Якщо фундамент робиться під час будівництва будинку, отгранічьте його від загального підстави піщаної подушкою.

Приготуйте розчин глини для скріплення цегли. Спочатку вимочіть глину протягом трьох діб, далі змішайте з піском. Цегла також потрібно змочити, щоб він не вбирав вологу з розчину.

Вибір порядовки печі залежить від конструкції, яку ви хочете отримати (піч буде розташована кутом, біля стіни або ін).

Пристрій димоходу в приміщенні

У димоходу, встановленого всередині дачі, хороша тяга. Оскільки він виконаний вертикально, він менше засмічується сажею, що виникає в ході згоряння, і в ньому менше накопичується конденсат. Єдиний мінус - подібна конструкція не дуже зручна для багатоповерхових будинків.

Будівництво зовнішнього димоходу

Якщо ви будуєте піч у зовнішній стіни, легко влаштувати димохід зовні. Але не всім подобається труба, що йде по всій стінці дачі. В такому димоході, як правило, накопичується багато конденсату, що сприяє частим проблем з тягою. Крім того, труба швидше остуджують, оскільки йде по зовнішній стінці.

Незважаючи на все це, найчастіше воліють установку вуличного димоходу. Основна причина - немає необхідності розбирати покрівлю.

Основні роботи по виготовленню печі каміна

Технологія кладки печі-каміна.

Щоб якісно виконати будівництво печі, обов'язково використовуйте якісні і спеціальні матеріали, дотримуйтесь порядок роботи. І головне - будьте гранично уважні і обережні!

Попередньо зробіть креслення майбутньої печі. Потім приготуйте в потрібному обсязі матеріал, його кількість залежить від того, яку площу має обігрівати.

Наступний етап - заливка фундаменту, її виконують бетоном, виготовленим в наступних частинах: 1: 3: 1, де 1 - пісок, 3 - гравій, 1 - цемент. Потім виконується армування кладки сіткою і установка паль з азбестового труби, довжина якої 1 м. Всього необхідно 5 таких паль. У кожну з них помістіть арматурний пруток, далі все залийте бетоном. Фундамент повинен вийти нижче рівня підлоги не менше ніж на 3 ряди. Для виконання якісної кладки придбайте жароміцний розчин.

Три ряди потрібно викласти для виведення ідеальної поверхні кладки за допомогою початкових рядів.

Покрокова кладка-порядовка печі-каміна.

Лицьова частина - відділення під камін, а задня - підстава під дровник. Було б добре, щоб дрова, перш ніж потрапити в топку, просушують теплом печі.

Щоб металеві куточки, призначені для кріплення висять деталей, не псували загальний вигляд печі, сховайте їх усередині кладки.

Біля дровнік буде розташовуватися опалювальна піч-камін, для неї необхідний простий креслення. Спочатку викладаються піддавали і зольник, наступними - димохід, виконання стяжки і топка.

Перед монтажем касети каміна обов'язково вирівняйте всі за допомогою рівня. Касета важить близько 90 кг, тому її монтаж може представляти деякі складності. Для закриття камінної полиці підійміть ряди.

Використовуючи будівельний скотч, проклейте краю каміна. Це допоможе прибрати нерівності і шорсткості, допущені в процесі роботи. Ряди кладки викладаються урівень із верхнім краєм. Внутрішню стінку викладають з вогнетривкої цегли, інші - з облицювальної.

Відрізним кругом по кераміці готуйте цеглини потрібної форми, щоб акуратна кладка сховала виступаючі залізні деталі касети.

Чи не підрівнюйте розчин відразу після кладки цегли. Дайте йому час схопитися.

Схема руху повітряних мас в печі-каміні.

Наступний етап - прорізування отвору в стелі. Врахуйте, що отвір повинен бути не менше 75 см з усіх боків крокви.

Потім зробіть трубу. За зовнішнім стінок кладки закріплюється базальтова вата. Все цеглу по зовнішніх краях проклейте будівельним скотчем, далі виконуйте кладку.

Нагорі роблять люк. Проробивши отвір в настилі і обрешітці, викладіть трубу таким чином, щоб до ската покрівлі залишалося 50 см. Трубу обкласти базальтової ватою.

Після завершення робіт піч камін потрібно просушити до повного висихання розчину, потім спробуйте розтопити.

Даний варіант печі каміна багатофункціональний: на ньому можна приготувати їжу, розтоплений камін швидко обігріє приміщення. Тепловіддачі від такої конструкції набагато більше, ніж від простого каміна, що дозволяє витрачати менше дров.

Щоб правильно виготовити піч, обов'язково дотримуйтесь технологію, використовуйте тільки якісні матеріали.
