Та, що біжить рядок на світлодіодах

Біжучого рядка на світлодіодах

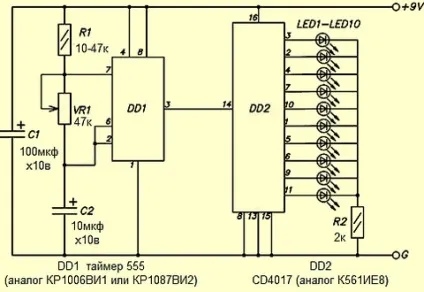

Ще одна проста конструкція для початківців радіоаматорів - рядок, що біжить на таймері 555. Мікросхема включена по схемі генератора прямокутних імпульсів. Частота генеруючих імпульсів близько 2-3 герц, їх можна регулювати підбором електролітичного конденсатора (10мкФ) і регулюванням опору змінного резистора.

Вже згадана схема може працювати в широкому діапазоні живлячої напруги, генерація починається від 5 Вольт (нижче не пробував). Це проста і кілька разів перевірену схема біжучого рядка може стати відмінним подарунком для ваших улюблених. На основі трьох таких схем, можна отримати дуже красиві візуальні ефекти. Після подачі живлення, мікросхема (генератор) буде подавати низькочастотні імпульси на вхід лічильника, той буде зчитувати кожен імпульс, по черзі перемикаючи світлодіоди. Можна також підключити декілька послідовно з'єднаних світлодіодів для кожного каналу. Оптимальне робоче напруга схеми 9-12 Вольт.

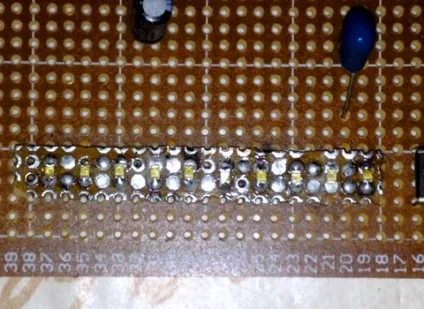

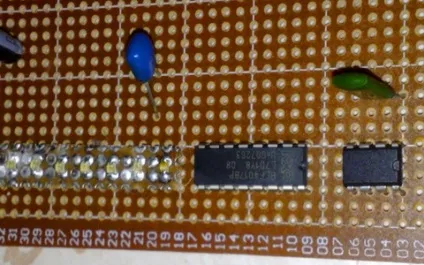

Лічильник СD4017 включений за стандартною схемою без додаткових комплектуючих компонентів. НЧ сигнал з мікросхеми NE555 подається на лічильник. Лічильник має 10 каналів з окремими дешифраторами. Світлодіоди можна взяти буквально будь-які, колір і робочу напругу не настільки важливо, в моєму випадку були використані повністю ідентичні сині ЧІП світлодіоди.

Струм споживання біжучого рядка не перевищує 50 мА, в рідкісних випадках може доходити до 80. Споживання схеми в основному залежить від часу перемикань світлодіодів, при зниженій частоті перемикань (1-3 Герц) токопотребление може бути мінімальним - 20-30 мА.
