Acer v3-772g - чистка, заміна термопасти

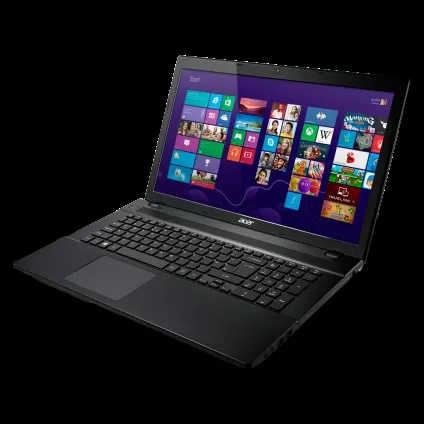

Acer V3-772G - досить популярна на сьогоднішній день модель ноутбука, довгий час (поки ціни не пішли в рознос) радувала споживачів дуже хорошим співвідношенням ціна \ потужність.

У цій статті мова піде про розбиранні, чищенні і заміні термопасти (і термопрокладок). Головний герой - Acer V3-772G, в конфігурації з c GeForce 760M і SSD.

Навіщо його чистити?

У будь-якому ноутбуці з часом накопичується пил. Система охолодження V3-772G має одне слабке місце, в якому збирається своєрідний «валянок» з пилу. Згодом, стаючи більше, він досить сильно погіршується циркуляція холодного повітря через радіатор СО (системи охолодження). Як правило, на ноутбуках цієї моделі, які страждають перегрівом, витяг цього самого «валянка» значно полегшує ситуацію.

Навіщо міняти термопасту?

Згодом термопаста втрачає свої властивості, «висихає». Крім того, досвід показує, що в процесі заводської збірки іноді трапляються деякі огріхи, в результаті яких СО встановлюється не зовсім коректно (а вивчення форумів показує, що з цією моделлю так буває). Загалом, якщо вже відкривати ноутбук - чому б не перевірити і не замінити?

Що за термопрокладки? Треба їх міняти?

Чи варто робити самому?

Неоднозначне питання. Все залежить від ваших навичок. Можу сказати, що у мене процедура зайняла близько 20 хвилин, виконана вона була на звичайному письмовому столі, за допомогою однієї тільки невеликий викрутки. Але якщо впевненості в своїх силах немає - краще до фахівців. Тут дуже довго можна радити так і сяк ... До речі врахуйте, що якщо ноутбук на гарантії, то ви її втрачаєте. Тому підведемо підсумок: 1) це можна зробити в домашніх умовах; 2) шанс того, що ви щось зіпсуєте і потім буде потрібно дорогий ремонт - є. Далі - вирішуйте самі і дійте на свій страх і ризик. Якщо що - я попереджав 😉

Що потрібно?

Термопаста. Візьміть якусь краще. Я вибрав Arctic Cooling MX-2. Треба її порівняно небагато, я купив 4 грами, і залишилося її пристойно.

Викрутка. Маленька хрестова викрутка. Якщо вона буде з магнітною головкою, Вам буде зручніше.

Скотч. Краще посилений, в магазинах такий називається «хозлента». Треба зовсім небагато, маленький шматочок.

Подбайте про хороше освітлення, вільному місці, щоб безпечно розкласти розібраний ноутбук, і який-небудь ємності, щоб не розгубити гвинтики (їх багато), підійде блюдце, наприклад.

Я буду розповідати про розбиранні ноутбука в загальних рисах, використовуючи фотографії тільки там, де це дійсно потрібно. В цілому, ноутбук зроблений досить просто, і якщо Ви маєте хоча б невеликий досвід розбирання подібного роду речей, проблем бути не повинно.

У ноутбуці використано кілька типів винятково. Переплутати їх досить складно, але все-таки краще постарайтеся запам'ятати, де які були. Це полегшить Вам збірку.

1) вимикаємо ноутбук, перевертаємо його, від'єднуємо батарею (від мережі теж треба відключити, ваш КО);

2) відкриваємо кришку, яка закриває пам'ять і відсіки для жорстких дисків;

3) відвертаємо все гвинтики «в клодцах», в т.ч. які були під кришкою;

4) знімаємо жорсткий диск (SSD і пам'ять годі й від'єднувати);

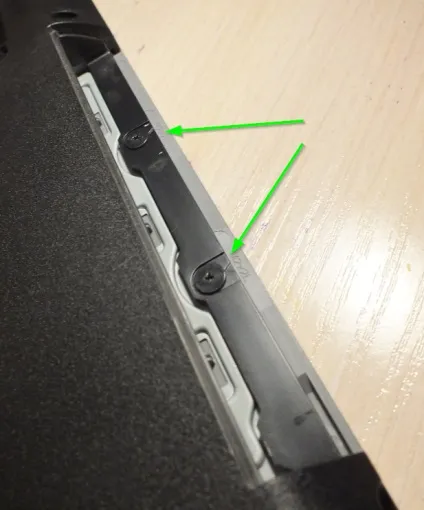

5) повертаємо ноутбук набряком батареї до себе - бачимо на кромці гвинтики, відкручуємо їх усі (5 штук);

6) витягуємо оптичний привід (якщо ви відкрутили всі гвинтики на кроці 3, то він легко вийде), під ним бачимо ще два гвинти, відкручуємо їх;

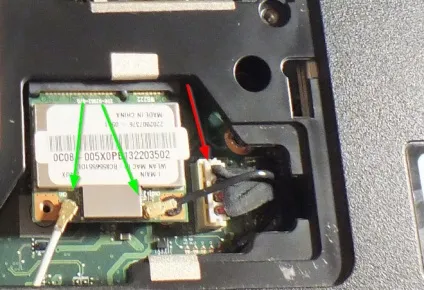

7) Радіомодуль можна залишити на місці, головне від'єднати антени. Для цього акуратно, розхитуючи їх, тягнемо вгору (на малюнку нижче вони показані зеленими стрілками). Якщо захочете зняти сам радіомодуль - відкрутіть гвинтики. До речі, на малюнку бачите він одним гвинтиком тримається? У мене так з самого початку було (камінчик в город Acer). Також треба від'єднати роз'єм живлення (показаний червоною стрілкою);

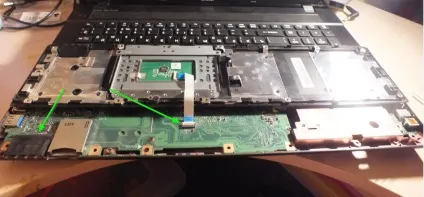

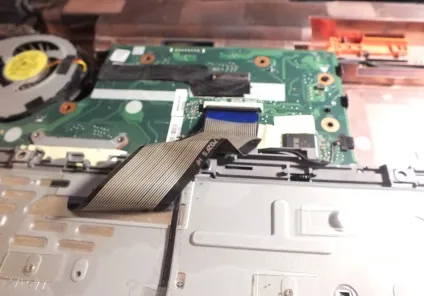

8) перевертаємо ноутбук днищем вниз, в «робочий стан», відкриваємо. Перед нами клавіатура і тачпад. Для тих, хто не розбирав цей ноутбук, швидше за все не очевидно, що це не єдине ціле. Частина з тачпадом знімається окремо, ось з неї і почнемо. Акуратно піддягаємо її по периметру (я впорався з допомогою нігтів) і перевертаємо, рухаючи від себе. Бачимо шлейф тачпада, його треба акуратно від'єднати. Заодно можете відклеїти шматочок тканини з індикаторів, інакше він потім буде заважати. На малюнку нижче панель з тачпадом вже піднята, перевернута і лежить на клавіатурі. Можна побачити шлейф. Зліва зеленою стрілкою показаний шматочок тканини, який треба відклеїти;

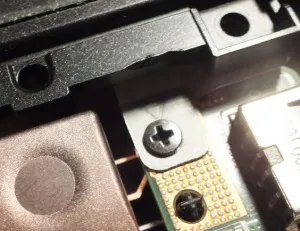

9) близько клавіші Enter цифрової клавіатури ховається ще один гвинтик;

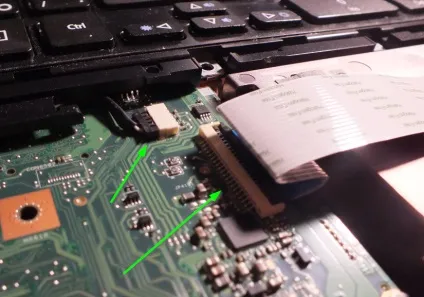

10) від'єднуємо шлейф USB і аудіо роз'ємів, колонки;

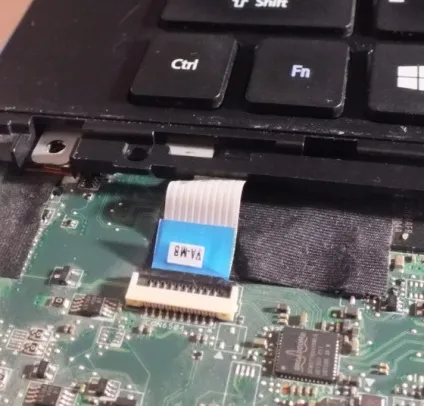

11) і шлейф кнопки харчування;

12) акуратно починаємо піднімати клавіатуру. Вона піднімається разом з тією частиною, де розташована кнопка живлення, і задня кромка жене нами частині знаходиться позаду ноутбука. Там є засувки. Дійте рішуче, але акуратно. Прикладайте невеликі зусилля, якщо не виходить - перевірте, чи всі гвинтики Ви відкрутили. Під клавіатурою ховається ще один шлейф, будьте обережні!

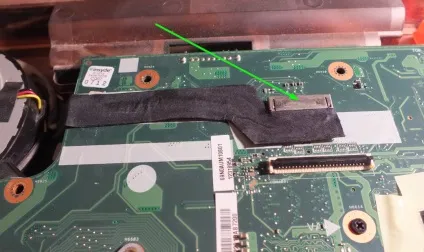

13) від'єднуємо шлейф матриці. Роз'єм тягнути треба вгору, на ньому для цього є спеціальна вуздечка, у себе я її благополучно відірвав. Сам шлейф приклеєний до материнської плати двостороннім скотчем. Досить сильно. Відклеюється його дуже акуратно;

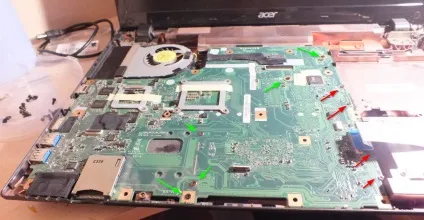

14) на малюнку нижче зеленим показані гвинтики, які треба відкручувати. Гвинтики показані червоним чіпати не треба, вони тримають роз'єми:

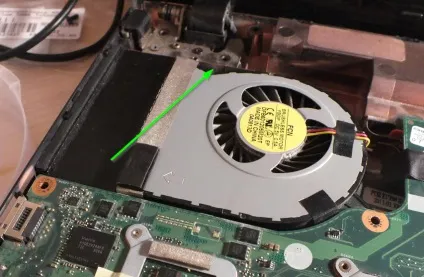

15) ще один гвинтик ховається за системою охолодження;

16) ще акуратніше, ніж раніше клавіатуру, акуратно піднімаємо материнську плату за правий край, піднімаючи її вгору і рухаючи вправо. Будьте дуже обережні, не прикладайте зайвої сили. Якщо справа не йде - уважно дивіться, можливо забули щось від'єднати або відкрутити гвинтик.

В результаті ми з Вами маємо витягнуту з ноутбука материнську плату з системою охолодження. Можна приступати до чищення СО і заміні термопасти.

Чистка системи охолодження

1) з одного боку системи охолодження можна побачити смужку клейкою тканини а-ля скотч;

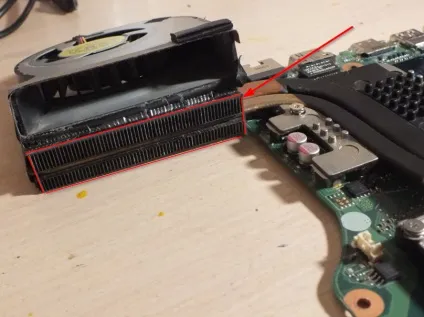

2) відклеївши скотч з одного боку, і відкриваємо СО складаючи її навпіл. Місце збору «валянка» виділено на малюнку нижче. Він у мене був, досить ріденький, але був. На жаль, я не здогадався його сфотографувати ...

3) після чистки систему охолодження можна заклеїти тим же скотчем, який і був. Але на мій смак він не дуже надійний. Тому, невеликий шматочок посиленого скотча а-ля «хозлента» буде дуже доречний. Якщо ви не збираєтеся міняти термопасту, можете приступати до складання ноутбука.

заміна термопасти

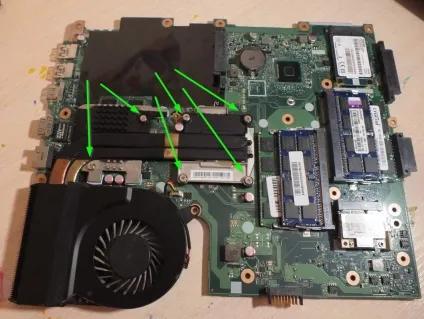

1) від'єднуємо СО від материнської плати. Для цього відкручуємо 6 гвинтиків. Якщо Ви не хочете міняти термопрокладки, я настійно рекомендую ретельно очистити материнську плату від пилу. В іншому випадку вона моментально опиниться на Термопрокладки, що навряд чи позитивно позначиться на їх теплопровідності ...

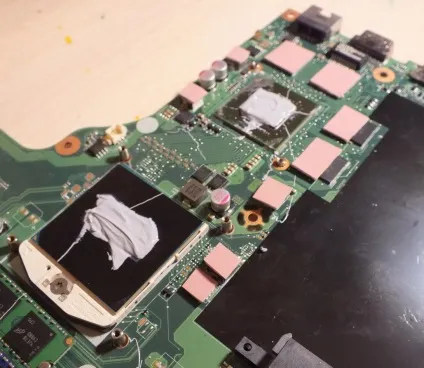

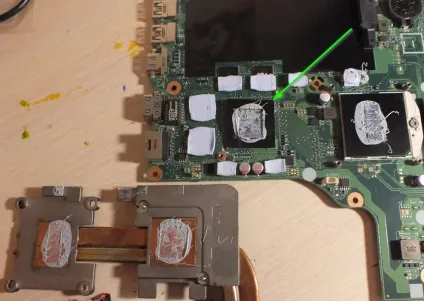

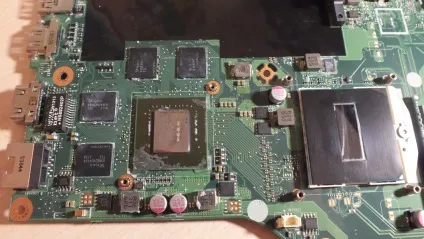

2) знімаємо СО. Зверніть увагу, у мене вже стоять «не рідні» термопрокладки. «Рідні» залишаються на радіаторі (ці залишилися на елементах). Якщо хочете залишити старі термопрокладки - постарайтеся їх не бруднити і взагалі зайвий раз не чіпати. На малюнку нижче зліва GPU, праворуч CPU. На GPU можна побачити чорну пластикову прокладку ... Вона показана стрілкою. Власне на CPU є така ж. У чому їх зміст я не знаю, можу лише сказати, що вона у мене була наклеєна трохи нерівно, в результаті чого її край з одного боку трохи накривав GPU ... Це до питання про якість збірки і необхідності заміни термопасти. Цього разу я вирішив взагалі видалити цю дивну прокладку, на CPU вона була наклеєна нормально і я її залишив;

5) акуратно встановлюємо систему охолодження. Опускайте її зверху на материнську плату, орієнтуючись по отворах винятково. Гвинтики закручуємо не по черзі, а поступово. Спочатку наживите всі шість, потім підтягуйте кожен потроху. От і все. Ноутбук можна збирати.

Дійте акуратно в зворотному порядку. Покладіть материнську плату на місце, звертаючи увагу на положення шлейфів матриці і шлейфу йде до USB і аудіо роз'ємів справа, а також (важливо!) Дроти живлення. Він знаходиться під материнською платою, і був від'єднаний на кроці 7 розбирання ноутбука (можете приєднати його відразу, якщо вийти). Посадочні місця, в які через материнську плату вкручуються гвинтики, повинні чітко збігатися з отворами в материнській платі. Невелике натискання на материнську плату не повинно призводити до її деформації - вона повинна лежати майже «як влита», можливий тільки дуже невеликий люфт. Коли ви переконаєтеся в цьому - закручуйте гвинтики. Далі дійте в зворотному порядку - підключіть шлейфи матриці і USB, потім шлейф клавіатури, поверніть на місце клавіатуру, підключіть шлейф і провід, що йдуть з-під неї. Не забудьте заклеїти тканиною діоди-індикатори. Підключіть шлейф тачпада і поверніть на місце тачпад. Акуратно переверніть ноутбук, і починайте закручувати гвинтики в колодязях, потім на задній кромці, в відсіку батареї. Закінчите установкою на місце жорсткого диска, підключенням роз'єму живлення (якщо ще не приєднали), не забуваємо повернути на місце радіомодуль (якщо знімався) і приєднати до нього антени. От і все.

Що в підсумку?

Можливо когось це розчарує, але я не заміряв температур до і після. Красномовно, що під навантаженням, яка раніше розігрівала ноутбук до стану «однозначно гарячий» ситуація змінилася на «теплий», на мене, так це більш ніж переконливий результат - коли різниця «до» і «після» помітна по відчуттях, а не за показаннями термодатчиков. Думаю, що головна заслуга тут все-таки в заміні термопасти. Особливо якщо згадати заважає охолодженню прокладку з чорного пластику на GPU.

Звичайно, грав свою роль і «валянок» з пилу. Хоча у мене він був ще тільки «в зародку», але форумах пишуть про досить товстому шарі, який може зібратися в цьому місці.

Я думаю побічно діагностувати наявність валянка можна по швидкості руху повітря на виході з системи охолодження. Наприклад ось зараз, в даний момент, ноутбук у мене ні чим не навантажений, вентилятор крутиться на мінімальній швидкості, проте я чітко відчуваю рух повітря на відстані 25 - 30 сантиметрів зліва від ноутбука. Якщо у вас вже накопичився серйозний «валянок», я думаю, повітряний потік він повинен стримувати вельми значно.

профілактика

В кінці про головне. У лікарів є якась приказка, сенс якої в тому, що профілактика всяко краще лікування. У нашій випадку це теж стосується. Прочистити систему охолодження ноутбука можна і не розбираючи його. Так-так, в неї треба сильно дмухнути, або скористатися пилососом.

Можливо хтось і назве мене Капітаном Очевідность, але я уточню - продувати систему охолодження проти того напрямку, в якому вона жене повітря. Т. е. Якщо ми дуємо - дуємо в вентиляційні отвори зліва від ноутбука, туди, звідки виходить гаряче повітря. Якщо ж ми застосовуємо пилосос - то до круглої решітці на днище, за якої видно вентилятор.

Цю процедуру, я думаю, не зайвим буде проробляти раз в одну - два тижні. До речі, якщо ви зараз зібралися це зробити, а до цього не продували ноутбук дуже давно, я не став би поспішає. Якщо є явні проблеми з перегрівом, значить у Вас напевно скупчився «валянок», продуваючи систему охолодження, Ви ризикуєте здути його на вентилятор, що тільки погіршить ситуацію. В такому випадку краще вдатися до розбирання і чищення.
