ЕЛЕКТРОННИЙ ТЕРМОРЕГУЛЯТОР ДЛЯ ОПАЛЕННЯ

Привіт всім жителям і гостям нашого сайту Радіосхеми. Сьогодні хочу розповісти вам про своє нехитрому пристрої, але спочатку не багато передісторії. Живу я в невеликому селищі міського типу, в звичайному блоковому двоповерховому будинку, з центральним опаленням. І так як опалення відключають дуже рано, а включають занадто пізно, то доводиться грітися в цей час обігрівачем. Потужності останнього на всю квартиру не вистачає, а для однієї кімнати (спальні) багато. В результаті до ранку стає не виноситься жарко, якщо двері закриті, а якщо відкрита - холодно. Ця ситуація і спонукала мене на виготовлення терморегулятора.

Так як я потихеньку почав вивчати мікроконтролери. то вирішено було використовувати їх в досягненні своєї мети. Оскільки це набагато спрощує схему пристрою, в порівнянні з дискретними елементами. Мозком регулятора став широко поширений МК Atmega8 в DIP корпусі, за відображення інформації відповідає LCD дисплей 1602, датчик температури DS18B20. Плюс додано пару кнопок для настройки і двоколірний світлодіод діаметром 10 мм. для візуального контролю.

Силова частина складається з реле (витримує струм навантаження) і керуючого транзистора, який крім того ще й є согласователя рівнів напруги. Тому що для харчування МК потрібно п'ять вольт, а реле дванадцять вольт. Джерелом живлення є не великий трансформатор на дванадцять вольт, з відслужило свій термін електронного лічильника, і інтегральний стабілізатор L7805.

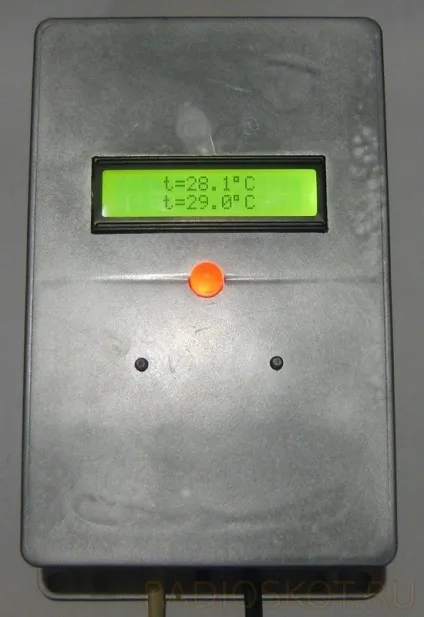

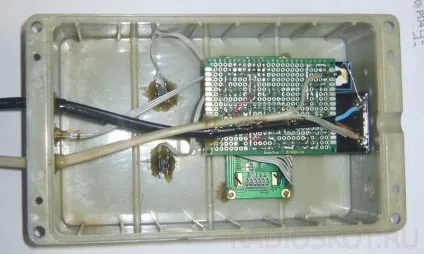

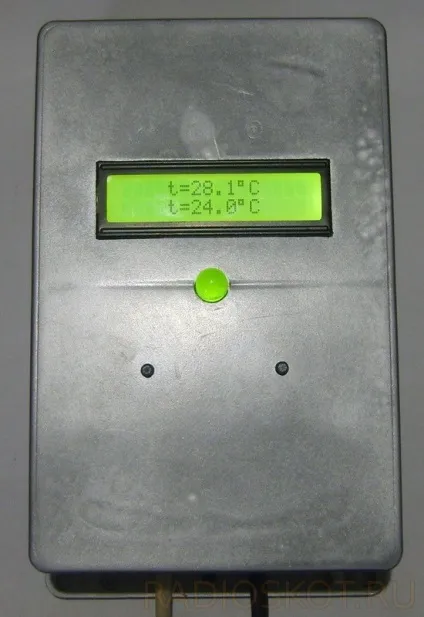

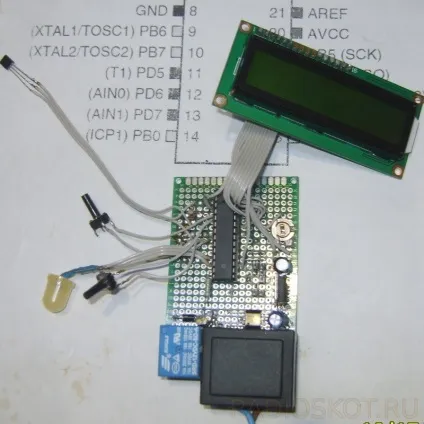

Друковану плату проектувати не став, з причини малої складності схеми, і зібрав все на монтажній платі. Дисплей, кнопки, датчик і світлодіод закріпив термоклеем. Плату за трансформатор приклеїв на двосторонній скотч. Все зібрав в тому, хто знайде в засіках корпусі, попередньо пофарбувавши його з балончика фарбою.

Код був написаний в програмі CodeVisionAVR 2.05.0, закоментірованний исходник і прошивка додаються.

Схема регулятора температури опалення

Забув один нюанс, на схемі не вказано резистор для світлодіода. У мене стоїть один на мінусовій ніжці, так як кольори змінюються по черзі - одного вистачить.

У исходнике можна поміняти інтервал температур і використовувати на свій розсуд, так само можна змінити гістерезис. В даному проекті він становить +/- 0,5 градуса. Також можна змінити час роботи підсвічування дисплея (встановлено 30 секунд, з плавним загасанням). За всіма питаннями можна звернутися на форум або в личку. Зібрав і випробував пристрій Артем Богатир, Україна - Тёмич.
