Як зробити тепловентилятор своїми руками - спорудження тепловентілятора

Тепловентилятор - різновид кліматичного обладнання, нагрівальний прилад примусової циркуляції, призначений для передачі певної кількості тепла повітряним потоком. На жаль, що випускаються серійно потужні і функціональні прилади «калориферного типу» досить дорого обходяться. Можна виготовити з доступних деталей і комплектуючих. Зібрати його зможе умілець, що володіє початковими знаннями в електротехніці.

Принцип роботи

Принцип роботи цього приладу простий. У закритий кожух від лопатей працюючого вентилятора надходить струмінь повітря. Підключений в електричну мережу нагрівальний елемент розігрівається завдяки основної деталі - дротяної спіралі відкритого або закритого типу (що знаходиться в капсулі ТЕН). Спіраль виготовлена ​​зі сплаву з високим провідникові.

При подачі електричної напруги до кінців спіралі вона розігрівається до кількох сотень градусів, і виділяється достатня кількість тепла для нагрівання повітря, що нагнітається вентилятором повітря.

Після цього теплий повітряний потік через вихідні отвори решітки потрапляє в навколишній простір і змішується з більш холодними повітряними шарами. Основне призначення тепловентілятора - швидкий і ефективний підігрів повітря в місцях локалізації людей і технологічних зонах (використовується «повітряна гармата»). У теплий період нагрівальний елемент відключається і прилад використовується в якості звичайного вентилятора.

Комплектуючі та витратні матеріали

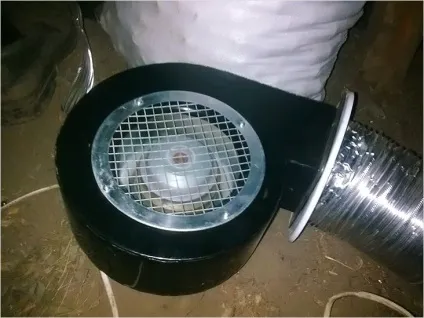

Тепловентилятор складається з трьох складових частин:

• корпусу;
• вентилятора;
• нагрівального елементу.

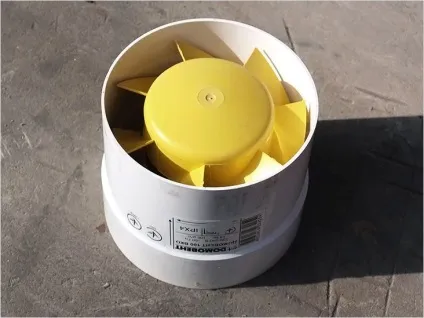

Корпус збирається приладу має форму фрагмента канального воздуховода. Виготовляється з термостійкого діелектрика - труби круглого перетину. Вентилятор може використовувати синхронний або постійний струм. Харчування від мережі змінного струму 220V або від блоку живлення.

Підійде будь-який, що забезпечує повітряний піддув, щоб не допустити перенакаліванія нагрівального елементу. Його габарити не повинні перевищувати внутрішній діаметр перетину труби.

Нагрівальний елемент - спіраль відкритого типу. Розміщується всередині труби, харчується від побутової мережі змінного струму напругою 220V, споживана потужність 1,6 кВт. Цього достатньо, щоб в зимовий період обігріти гараж, майстерню, кімнату в період проведення будівельних або ремонтних робіт; теплицю або битовку площею 15-20м².

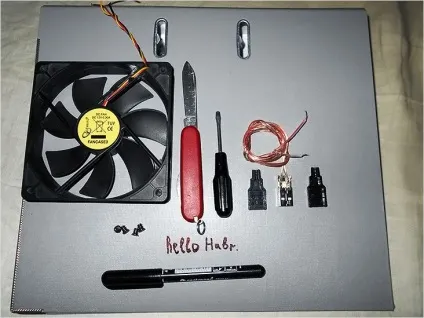

Нам знадобляться такі матеріали, деталі і інструмент:

• Обрізок стандартної, азбестового або азбестоцементної труби L = 50-60 см, Ø 150 мм і товщиною стінки 10 мм, дверна ручка - для перенесення тепловентілятора.
• Ніхромовий дріт d = 0,5 мм або більше, довжиною L = 6 м найпоширенішого сортаменту X20H80 (сплав з 20% хрому і 80% нікелю), можна б / у. При збільшенні діаметра дроту зростає потужність нагрівального елементу.
• Слюсарні лещата, два дерев'яні бруски розміром з губки лещат для волочіння дроту. Самостійно виготовлений комірець з сталевого прута Ø 5 - Ø 7 мм - для навивки спіралі з прорізом або отвором в ньому для заправки кінця дроту.
• Міканітовая (або володіє подібними властивостями) термостійка плівка, що ізолює L = 2 м, B = 0,5 м.
• Вентилятор звичайний аксіальний на 220В або від кулера ПК з постійною напругою 12 В. Розмір ребер корпусного фланця від 60 мм до 120 мм. Підійде будь-який вентилятор, розрахований на 250 - 370 мА споживаного струму.
• Ножівка, плоскогубці, кусачки, паяльник, каніфоль, лимонна кислота, звичайний припій олов'яно-свинцевий ПОС - 40 або ПОС - 60.
• Двожильний провід підключення в мережу 220В, перерізом не нижче 0,5 мм² (мідь) L = 5м, термостійкі керамічні перехідні колодки - 3 шт. вилка і вимикач (тумблер), розраховані на побутовому ток 8 -10 А, кріплення.
• У разі застосування вентилятора постійного низької напруги, додатково для випрямляча: 4 діода Д 226 або Д 229, або готова діодний збірка, конденсатор марки К50 - 35, ємністю C = 100 мкФ, розрахований на номінальну напругу не менше 16 В.

Виготовлення вхідних компонентів і складання

1. Корпусом майбутнього тепловентілятора служить обрізок труби. Відрізати в розмір заготовку з азбесту або азбестоцементу можна різаком, болгаркою з алмазним кругом, а при її відсутності, - звичайної ножівкою. Для прискорення процесу і надання м'якості матеріалу місце розпилу на 2 години можна замочити, а під час розпилювання поливати водою.
2. Приладом заміряємо опір ніхромового дроту, воно повинно скласти 30 Ом, вийшов надлишок дроту (приблизно 60 см) відрізаємо. Рубаємо цей відрізок на 3,5-4,0 см шматочки, згинаємо навпіл і отримуємо шплінти. З їх допомогою спіраль буде кріпитися з внутрішньої сторони поверхні труби. Варіюючи діаметром і довжиною дроту, можна підібрати іншу потужність обігрівача, якщо 1,6 кВт номінальної потужності буде недостатньо. Можна збільшити потужність до 2,2 кВт і більше.
3. Дріт затискаємо щільно в лещатах між двох брусків, кінець заправляємо в проріз воротка, розміщеного зверху лещат, і навивати спіраль. Навиту спіраль треба рівномірно розтягнути - відстань між витками має бути в 1,5-2 рази більше діаметра дроту. Кінці дроту і живильний кабель з'єднуються на керамічних колодках.
4. Проводимо випробування спіралі. Наметовому спіраль зверху труби, щоб витки не стикалися. Укладаємо трубу між двох стійких ізолюючих опор і, підключивши дроти, включаємо в мережу на 3-4 секунди. Світіння має мати яскраво-червоний відтінок, а не світло-жовтий, яскраво-біле світіння виключено. Запам'ятовуємо ділянки з найбільш яскравим світінням і перевіряємо візуально на відсутність межвиткового замикання. Розводимо, де потрібно, витки, збільшуючи довжину кроку між ними.
5. У пустотном просторі всередині труби «розвішуємо» спіраль. По периметру свердлити в трубі наскрізні отвори Ø2 мм. Дріт, в місці кріплення, підчіплює на петлю шплінта. Іншим кінцем, вусиками вперед, шплінт виводиться через отвір назовні і фіксується - вусики загинаються в різні боки на зовнішній поверхні труби. Шплінти можна замінити стандартним кріпленням - гвинтами, шайбами ​​і гайками. Конфігурація розміщення спіралі може бути довільною - пилкоподібної форми або меандру, кому що подобається. Головна умова, щоб простір труби було рівномірно заповнене спіраллю, не стикаючись один з одним, не провисала і перебувала на достатній відстані.
6. Кінці спіралі з'єднуються через перехідні термостійкі керамічні колодки, що кріпляться на трубі, і вимикач з мережевим проводом, до кінця якого приєднується вилка.
7. З одного торця труби правильно кріпимо вентилятор, щоб при обертанні лопатей він працював на всмоктування - проводився забір холодного повітря в трубу з послідовно розташованої далі нагрівальної спіраллю. Це найпростіший варіант електричного підключення для вентиляторів змінної напруги 220 В. Приєднуємо його до мережевих керамічним колодкам, через які подається напруга на спіраль.
8. Для підключення вентилятора постійної напруги, наприклад, 12 В, знадобиться блок живлення. При його відсутності або великих габаритах робимо надійний блок живлення самостійно. На текстолітової платі паяем найпростіший 4-діодний випрямляч за схемою діодного моста. Між «+» і «-» виходами випрямляча підключаємо електролітичний згладжує пульсації конденсатор, ємністю 100 мкФ. Для стійкої роботи вентилятора цього цілком достатньо. Підключаємо вентилятор до виходу діодного моста, дотримуючись полярності підключення. Вхід діодного моста (один провід) приєднуємо до керамічної колодці (будь-який), через яку подається 220V. Понижуючий трансформатор напруги для такого блоку живлення не знадобиться.

З точки зору електротехніки спіраль з виведеними назовні контактами-шплинтами представляє послідовно з'єднані омические навантаження, тому сумарне падіння напруги дорівнює 220 В. Це класичний реостат.

Якщо один кінець вольтметра закріплений на одній колодці напруги на шплінта, то показання будуть представляти поступово збільшується, у міру просування до іншої колодці, ряд напруг.

За допомогою приладу визначаємо, до якого шплінта під'єднати інший кінець діодного моста. Він виявиться недалеко від колодки, зважаючи на низький напруги. Почати треба з 10 В. Переміщаючись від одного шплінта до іншого, вибрати точку підключення - на вентиляторі, т. Е. На виході моста має вийти не більше 14 В, а при роботі він не повинен створювати шуму. Підключення виробляємо через керамічну колодку, яку монтуємо на поверхні труби.

Ізолюємо корпус труби - обмотуємо міканітовой плівкою і кріпимо ручку. Конструкцію тепловентілятора можна вдосконалити додатковими елементами і пристроями: встановити захисну решітку, фільтр очищення від пилу, запобіжник, регулятор оборотів двигуна вентилятора, порогову захист по струму, біметалічний термостат або терморегулятор.
