Технологія укладання електричної теплої підлоги під плитку своїми руками (відео)

Ще недавно тепла підлога був ексклюзивним елементом при облаштуванні житла. На сьогоднішній день технологія укладання електричної теплої підлоги досить проста, тому практично кожен може встановити цей елемент у себе в будинку. Завдяки модернізованим технологій виготовлення такої конструкції можна отримати бюджетну огрівальну систему наявних приміщень.

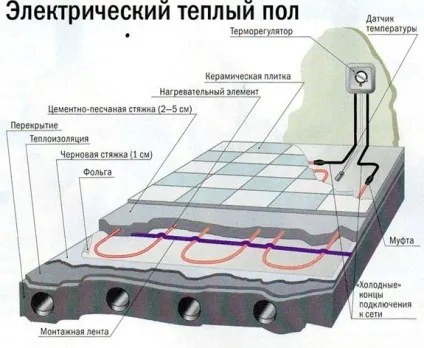

Схема пристрою електричної теплої підлоги.

Підбирати електричний тепла підлога найкраще виходячи з особливостей наявної квартири або приватного будинку. Обрана система повинна генерувати достатню кількість тепла, витрачати не дуже багато електричної енергії, бути простою в монтажі.

Особливо важливо звернути увагу на простоту монтажу в разі, якщо планується виконувати установку електричного теплого статі своїми руками.

Подібна система опалення може використовуватися в будь-якому приміщенні і під будь-яке підлогове підставу. Її можна укладати і на вулиці.

Типи подібних систем, які присутні на ринку будівництва сьогодні, мають різну конфігурацію і великий діапазон показників потужності. Це дозволяє спростити вибір і купити огрівальну систему, яка повністю відповідає вимогам житла. Існують наступні види систем теплих підлог:

1. Кабельний.
2. Інфрачервоний плівковий.
3. Кабельний підлогу на підставі.

Види кабельної системи опалення.

Елементи, які будуть необхідні для того, щоб виконати установку обігрівальної системи подібного типу:

1. Електричний кабель.
2. Інфрачервоні смуги.
3. Терморегулятор.
4. Датчик температури.
5. Цемент.
6. Пісок.
7. Вода.
8. Шпатель.
9. Розчинник.
10. Щітка.
11. Будівельний рівень.
12. Теплоізоляційний матеріал.
13. Будівельний степлер.
14. Фольга.
15. Монтажний скотч.
16. Двосторонній скотч.
17. Гофрована труба.
18. З'єднувальні дроти.
19. Елементи кріплення.
20. Система захисту УЗО.
21. Мідний кабель.

Кабельний варіант електричної теплої підлоги

Приклад 1. Схема кабельного електричного теплого статі.

Головним робочим елементом теплої підлоги подібного типу є провід для нагрівання, який перетворює електричну енергію в тепло. Кабель складається з декількох струмопровідних жил, плівки з поліефіру, мідного провідника, алюмінієвого екрану і пластикового шару для захисту.

Система обігріву за допомогою кабелю є найскладнішою. Встановлювати її довго, тому що знадобиться ретельно прокласти кабель, дотримуючись крок. В кінці потрібно залити стяжку. Додатковий шар стяжки може привести до значної втрати висоти кімнати. Цей момент є принциповим при укладанні підлоги в приміщеннях багатоквартирних будинків. Недоліком подібної конструкції є і те, що її неможливо укладати під меблями і пристроями сантехніки. Серед переваг теплої підлоги подібного типу варто наголосити на тому, що нагрівальний провід можна встановлювати в кімнатах, які мають нестандартну планування, а також для того, щоб обігріти зовнішні елементи будівлі - відливи, стоки, дах.

Варіант кабельного статі на підставі

Приклад 2. Схема кабельного статі на підставі.

Варіант теплої підлоги подібного типу має маленьку товщину і є матом з сіткою, на якому закріплюється кабель для нагріву з перетином приблизно 2,7 мм. Цей різновид теплої підлоги досить просто встановлювати, тому що нагріває кабель укладається і фіксується на підставі. Процес укладання буде полягати тільки в розкладці і закріпленні матів.

Пол з кабелем на підставі є найкращим варіантом для монтажу опалювальної системи під плитку, тому що товщини шару суміші клею буде досить, щоб мати знаходилися в його товщі. Якщо подібний вид теплої підлоги планується встановлювати під ламінат або лінолеум, то заливати стяжку буде потрібно, але вона не обов'язково повинна бути великої товщини. Такий тепла підлога не допускається встановлювати в зонах кімнати, де планується розміщувати меблі або пристрої сантехніки.

Використання інфрачервоної плівки

Схема підключення інфрачервоної плівки.

Тепла підлога цього типу складається з плівки, яка складається в два шари, і вуглецевих елементів нагріву, має товщину приблизно 0,5 мм. Перевагою є те, що така товщина теплої підлоги дає можливість не змінювати висоту приміщення.

Інфрачервона тепла підлога має кращі показники енергозбереження, якщо порівнювати його з іншими опалювальними системами. У процесі його використання можна економити до 60% електричної енергії. Укладати електричний тепла підлога з інфрачервоної плівкою для нагріву найпростіше - смужки плівки знадобиться розкласти на підлоги поверхні, при цьому не потрібно враховувати розстановку меблів. Підлогове покриття можна встановлювати відразу, не заливаючи стяжку.

Плівковий інфрачервоний тепла підлога може бути встановлений на будь-яку підставу - горизонтальне, вертикальне, під нахилом.

Досягається це шляхом сухого монтажу.

Покрокова інструкція установки

Як розподілити нагрівальні елементи і вузли управління?

Схема поетапної установки електричного плінтуса.

Насамперед потрібно буде зробити план установки теплої підлоги на папері. У місцях, де проходять опалювальні труби або інші джерела тепла, не допускається встановлювати нагрівальні елементи. Пов'язано це з наявними особливостями подібних нагрівальних систем. Все одноконтурні елементи нагріву гріються однаково. Якщо присутній обмеження щодо виходу тепла (наприклад, меблі без ніжок) або буде надходити додаткове тепло з вулиці, то елементи можуть перегрітися і вийти з ладу. Меблі в цьому випадку теж можна пошкодити, перегрів її.

У результаті повинна вийти фігура неправильної форми, яка вписана в прямокутник. По контуру вийшла фігури і всередині її потрібно укладати нагрівальні елементи системи обігріву.

В цьому і є недолік такої системи обігріву. Якщо захочеться переставити меблі, то слід знати, що це може суттєво позначитися на роботі системи.

Для окремих кімнат, навіть якщо формально вони розмежовані, знадобиться сформувати окремі контури з регуляторами і підведенням харчування. В процесі заливки стяжки між ними треба буде прокласти по підставі статі демпферну стрічку.

Коли на папері планування буде накреслена, розмітку можна переносити на підлогу.

У зручному місці на стіні потрібно відзначити позицію регулятора для опалювальної системи. Тут знадобиться зробити отвір під монтажну коробку і опустити штроби для підлоги. Після того як будуть виконані підготовчі роботи і распланировка, можна приступати до підрахунку необхідної кількості матеріалу.

Як розрахувати кількість матеріалів?

Схема монтажу електричного статі.

Згідно з розрахунком теплових втрат кожної з кімнат знадобиться підібрати крок укладання кабелю, після чого визначити, яка довжина проводу буде необхідна.

Якщо планується встановити плівкову систему, то розрахунки виконуються ще простіше: треба підібрати кількість елементів, які зможуть покрити наявну площу.

У розрахунки потрібно включити кабель для підключення терморегулятора до теплої підлоги, а також лічильника і терморегулятора до елементів обігрівальної системи.

Слід знати, що підключати систему теплої підлоги безпосередньо до розетки не допускається.

Після проведення розрахунків, коли потужність всіх теплих підлог буде отримана, потрібно перевірити загальний введення електрики на можливість витримувати таке навантаження. Якщо наявного введення недостатньо, то треба виконати його заміну і змонтувати відповідні запобіжники.

Як підготувати підставу для підлоги?

Схема розміщення теплої підлоги.

Якщо є необхідність, старий шар стяжки треба демонтувати до поверхні.

Електрична тепла підлога встановлюється після виконання всіх чорнових будівельних робіт, тобто цей процес необхідно виконувати після того, як буде проведена обробка стін і стелі, залита стяжка. У більшості випадків після закінчення чорнових робіт поверхню підлоги буде покрита шаром пилу і сміття, на ній будуть знаходитися елементи застиглого розчину штукатурки або цементу. Перш ніж монтувати тепла підлога, необхідно виконати механічну очистку поверхонь. Для цього треба зняти затверділі шматки будівельної суміші шпателем або використовувати розчинник. Плитка на поверхню зволожується водою, після чого змітають залишки будівельної суміші, сміття і пилу за допомогою щітки.

Щоб тепла підлога міг працювати якісно, ​​при цьому не перегріваючись, підстава з бетону обов'язково має бути рівним.

Як виконати укладання теплоізоляційного шару для підлоги?

Таблиця властивостей деяких теплоізоляційних матеріалів.

Слід знати, що при функціонуванні система теплого електричного підлоги обов'язково буде поширювати тепло у всіх напрямках. Саме тому нагріватися буде не тільки основу підлоги приміщення, що обігрівається, а й бетонна поверхня, з якої поєднані елементи нагріву.

Щоб була можливість зменшити втрати тепла і виключити обігрів плит перекриття, знадобиться під теплий електрична підлога змонтувати матеріал для теплоізоляції. Теплоізоляційний шар буде екранувати потоки тепла, відображати їх і направляти в середину зони обігріву. Тип і товщину теплоізоляційного шару знадобиться вибирати виходячи з того, яке приміщення розташовується нижче - опалювальне або неопалюване.

В процесі облаштування теплої підлоги в приміщеннях багатоквартирних будинків, де знизу розташовуються опалювальні приміщення, знадобиться використовувати рулонний матеріал теплоізоляції з фольги, який має товщину 3-5 мм. В цьому випадку рекомендується використовувати листової або екструдований пінополістирол. Треба розкласти, зістикувати і зафіксувати смуги ізоляційного шару, використовуючи будівельний степлер. Для того щоб була можливість запобігти зсув матеріалу щодо підлоги поверхні, потрібно закріплювати теплоізоляційний шар з бетонною основою. Додатково рекомендується проклеїти місця стиків смужок монтажним скотчем.

Якщо теплий електрична підлога планується закладати в приватному будинку, де обігрівається буде розташовуватися над неопалюваним, в якості теплоізоляційного шару слід використовувати пінопласт або інший матеріал, який має товщину 8-10 см. Рекомендується поєднувати цей шар з фольгою.

Слід знати наступне:

1. Якщо планується встановити теплу підлогу на неопалювальній лоджії, то знадобиться сформувати ґрунтовний шар утеплювача товщиною до 10 см. Використовувати можна пінополістирол або мінеральну вату.
2. Якщо тепла підлога є доповненням до основної опалювальної системи, то в якості підкладки можна використовувати спінений поліетилен, який покритий фольгою.

Як підключити регулятор температури і датчик?

Процес монтажу теплої підлоги.

Перш ніж починати проводити встановлення елементів нагріву теплої підлоги, знадобиться змонтувати регулятор температури і під'єднати до нього спеціальний датчик. Регулятор температури, за допомогою якого можна варіювати температурний режим роботи статі, знадобиться встановлювати на стіну в потрібному місці на висоті мінімум 30 см від підлоги поверхні. Апарат, який вимірює температуру нагрівання, потрібно закладати в середину теплої підлоги на відстані 60-70 см від стінки, на якій розміщується терморегулятор.

Схема під'єднання електричних теплих підлог передбачає підведення проводу до регулятора температури, який йде від елементів нагріву опалювальної системи подібного типу, гофрованої труби з датчиком температури всередині і кабелю від центральної електромережі. Якщо включити тепла підлога в режим нагріву, на передній частині регулятора температури засвітиться індикатор, а елементи нагріву теплої підлоги на електриці стануть віддавати тепло.

Як укладати елементи нагріву теплої електричної підлоги?

Порядок укладання елементів нагріву теплої електричної підлоги.

Технологія установки електричних теплих підлог передбачає викладку компонентів нагріву з відступами від стінок близько 5 см, від апаратів нагріву - порядку 10 см. Укладання цієї конструкції може проводитися по всій площі приміщення або тільки в тій його частині, де не планується розставляти меблі, сантехнічні пристрої та інші предмети інтер'єру. Тут все буде залежати від обраного способу установки теплої електричної підлоги. Важливо пам'ятати, що кабельний підлогу не можна закладати під меблі і пристрої сантехніки. Пол з плівки можна монтувати в будь-якому місці, при цьому не має значення, де розташовуються підлогові елементи облаштування кімнати.

Під час установки електричного статі закріплення смуг з елементами нагріву до підлоги поверхні виробляють, використовуючи двосторонній скотч. Один з одним мати можна з'єднати, використовуючи монтажний скотч. В процесі влаштування теплої підлоги з кабелем до бетонної підстави знадобиться закріпити відрізки монтажної стрічки з кроком 0,8-1 м, використовуючи дюбелі або саморізи. Після цього провід потрібно викласти з заданим кроком і закріпити на стрічці.

Розкладати нагрівальний кабель потрібно у вигляді змії, де крок між витками повинен бути мінімум 8 см. Розрахувати крок можна наступним чином: число 100 множиться на площу кімнати і ділиться на довжину кабелю теплої підлоги.

При установці нагрівального кабелю потрібно стежити, щоб провід не натягався, не було різких перегинів і напруги всередині.

На завершальному етапі укладання подібної конструкції необхідно залити стяжку шаром приблизно 5 см. Вона повинна буде відстоятися близько 30 днів. Тільки після закінчення цього терміну можна монтувати покриття підлоги.

Пристрій теплих підлог, які мають в основі інфрачервоні елементи нагріву, зручно тим, що не потрібно формувати стяжку - покриття для підлоги можна встановлювати безпосередньо на змонтовану систему обігріву. Технологія укладання електричної теплої підлоги проста, потрібно лише придбати всі необхідні інструменти і матеріали.
