Зворотний клапан для каналізації для чого потрібен, види і установка

Потоп в квартирі досить неприємна пригода, але все ж не критичний, якщо справа стосується чистої водопровідної води. Куди гірше, якщо всередину приміщення надходять стічні води, і впоратися з цим швидко просто не вийде. Наслідки будуть переслідувати мешканців ще довго після події, навіть якщо зробити капітальний ремонт. Куди ефективніше заздалегідь і на корені присікти саму можливість зворотного струму каналізаційних стоків, для чого використовується зворотний клапан для каналізації.

Для чого потрібен

Каналізаційна система - це трубопровід, розрахований на односпрямоване рух рідини. Труби розташовуються вертикально або з невеликим ухилом, щоб стоки під дією сил гравітації текли тільки в одному напрямку від споживача в сторону колектора. Однак будь-яка перешкода на шляху току рідини здатне порадувати затор, і рідини просто нікуди буде подітися. Як результат, в нижніх точках підключення утворюється зворотний струм рідини.

Проблема затоплення стоками актуальна для першого і іноді другого поверху багатоповерхових будівель, а також приватних будинків. В останньому випадку причиною може виявитися навіть не засмічення труб, а підйом рівня грунтових вод при недотриманні герметичності каналізаційної магістралі або септика.

Рішенням проблеми є зворотні клапани, здатні без особливих проблем пропускати рідину в одному напрямку і повністю перекривають перетин трубопроводу для зворотного потоку.

Принцип роботи і конструкція

Зворотний клапан - це проточное пристрій, що закріплюється на прямій ділянці трубопроводу. Перетин протоки залишається без зміни, як і форма каналу по нижній межі (для клапанів з горизонтальною установкою), проте в ньому формується сідловина з ущільнювачем. Для перекриття зворотного потоку використовується:

• Куля, кульовий клапан;
• Золотник зі штоком;
• Тарільчасте затвор.

У відсутності рідини в каналі або її руху клапан закритий. Як тільки з'являється натиск в прямому напрямку, клапан відкривається під тиском потоку, не перешкоджаючи його проходженню. При зворотному перебігу рідини тиск навпаки сильніше придавлює затвор або куля до сідловини, не даючи відкрити протоку, тим самим зупиняючи протягом стоків в зворотному напрямку. Працює пристрій повністю автоматично.

Закрите за замовчуванням стан дозволяє використовувати перешкоду для вирішення ще однієї проблеми. Аж до 6-8 поверхів гризуни, зокрема щури, піднімаються по каналізаційних трубах, і проникають всередину приміщень, клапан припиняє ці спроби.

Спосіб і місце установки різниться для багатоквартирних і приватних будинків. У першому випадку резонним буде установка окремо на кожну точку зливу, раковину, ванну, пральну машину або монтаж клапана безпосередньо перед введенням в загальний стояк. Для приватного будинку єдиним розумним рішенням буде установка на ділянці між висновком каналізації з дому і септиком або загальним колектором.

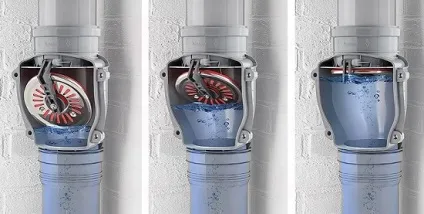

Схема роботи зворотного клапана

Клапани виготовляються з:

• стали
• чавуну
• Латуні або бронзи
• Пластика (полівінілхлорид, поліпропілен або поліетилен високого тиску)

Так як в більшості випадків використовуються ПВХ каналізаційні труби, то і клапан краще вибирати пластиковий. У разі якщо в квартирі досі використовується чавун, допускається використання перехідників з чавуну на пластик і, відповідно, пластиковий клапан.

Виготовляються пристрої з розбірним корпусом для можливості прочищення та обслуговування. Найчастіше це знімна кришка з чотирма або більше кріпленнями. Герметичність забезпечує гумовий ущільнювач по периметру.

Сталеві, латунні або бронзові клапани для каналізації використовуються на промислових і громадських об'єктах і не затребувані в приватних будинках або квартирах.

110 і 50 мм

Для установки в квартирі або приватному будинку, в тому числі для самостійної установки, використовуються два типорозміру, на 150 мм і 50 мм.

Клапани на 50 мм розраховані під установку на кожну точку скидання стоків або, наприклад, окремо для ванної кімнати та кухні. Оптимальний варіант для квартири, де часто немає можливості вставити більший клапан на загальну трубу через її габаритів.

Пристрої під діаметр труби 110 мм підходять для установки на стояк або загальне підведення до нього з квартири. У приватному будинку він встановлюється після виведення труби за межі будинку в окремому кесоні.

Звична конструкція для зворотних клапанів малого перетину труби 50 мм для установки під раковиною або ванною. Усередині є об'ємна камера, де у вільному положенні розташовується куля з пластика або металу, покритого гумою або пластиком. При нормальному перебігу стоків куля йде вгору або в сторону і не перешкоджає цьому, однак при зворотному напрямку він щільно закупорює проток, впираючись в сідловину, сформовану по колу каналу.

Кульовий клапан може бути як у вертикальному, так і в горизонтальному виконанні. При установці головним є дотримання напрямки спрацьовування.

Основною перевагою є ремонтопридатність і безвідмовність. При необхідності куди легше дістати і очистити куля, ніж розбирати пристрій будь-якого іншого типу. Навіть при значному забрудненні забезпечується щільне прилягання кулі до сідловини і перекриття каналу.

Як недолік часто вказується відсутність в кульовому клапані можливості вручну закрити канал, тільки автоматичне спрацьовування.

Золотник і затвор

Найбільша група клапанів, що охоплює всі типорозміри і способи установки. Усередині формується одна або кілька сідловин з ущільнювачами і пристрій для замикання протоки: гнучка мембрана, тарільчасте затвор або шток із закріпленим на ньому клапаном.

Для золотникових і затворів клапанів важлива орієнтація пристрою. Так більшість пристроїв з затвором розраховані на горизонтальну установку, коли затвор вільно обертається навколо осі кріплення, перпендикулярної току рідини, і закриває проток під дією сили тяжіння. Відкриття відбувається під впливом тиску, що діє в нормальному напрямку скидання стоків або за рахунок сили Архімеда, якщо затвор виконаний у вигляді порожнього диска, що працює в якості поплавця. При зворотному напорі затвор щільно прилягає до сідловини.

Для вертикальної установки затвор повинен забезпечуватися пружиною або противагою, щоб залишатися закритим при відсутності руху рідини. Сила притиску повинна бути строго збалансованої для відкриття під впливом навіть незначного тиску.

У золотника клапан завжди забезпечується притискним механізмом, це пружина або закріплений шток і пружні сили, що впливають на мембрану. Однак в залежності від способу установки вибирається відповідна настройка притискної сили. Можна зустріти золотники, розраховані і для вертикальної, і для горизонтальної установки, однак, частіше виробник вказує тільки одну орієнтацію і проектує запірний клапан саме для неї.

• простота конструкції;
• вартість і доступність;
• можливість вручну перевести клапан в закрите положення і зафіксувати;
• простота в обслуговуванні.

• герметичність залежить від ступеня зносу і чистоти затвора або клапана;
• потрібно регулярна ревізія і очищення клапана.

вертикальний

Зворотні клапани вертикальної установки діаметром 110 мм і більше встановлюються на стояки в колективній системі каналізації багатоквартирних будинків, громадських і виробничих будівель. Забороняється установка таких пристроїв самостійно, тільки силами ліцензованих працівників комунальних господарств або забудовника. Установка виконується строго з урахуванням вимог чинного СНиП та з відповідним облаштуванням всього маршруту каналізації.

Повітряний клапан в принципі не може використовуватися в якості захисту від затоплення стоками. Він забезпечує нормальне функціонування каналізаційної системи в штатному режимі. У момент скидання стоків в раковині або спуску води в унітазі за рахунок наявності гідрозатвори і руху рідини по трубах утворює розрядження газів всередині каналізаційної системи. В умовах герметичності це провокує масу неприємних процесів:

• Гучні булькающие шуми, пов'язані з тим, що в виряджені області починає, затягувати повітря з стічних отворів навіть через гідрозатвори.
• Просочування запахів з каналізації всередину приміщення
• Перешкода току рідини за рахунок занадто великий перепад тиску газів по обидві сторони від порції стоків, при русі перекривають цілком перетин труби.

Вирішує проблему повітряний клапан, встановлений в самій верхній точці стояка або вище локального рівня труб в квартирі. У режимі простою клапан закритий і не пропускає повітря і гази. Не пропускає він повітря і при виникненні надлишкового тиску всередині труби. Однак якщо з'являється розрядження газів з боку каналізації, то заслінка відкривається і дозволяє зовнішньому повітрю проникнути всередину, вирівнюючи тиск.

Необхідно на рівній ділянці каналізаційної труби виконати врізку. Однак на практиці слід врахувати цілий ряд нюансів в залежності від орієнтації клапана, його діаметра і типу.

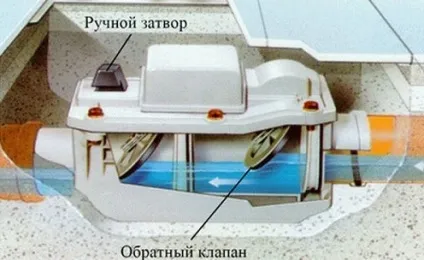

Клапан 110мм встановлюється безпосередньо перед стояком, вся подальша внутрішня розводка монтується після нього. У приватному будинку він встановлюється в окремому кесоні між будинком і оглядовим колодязем або скиданням у колектор.

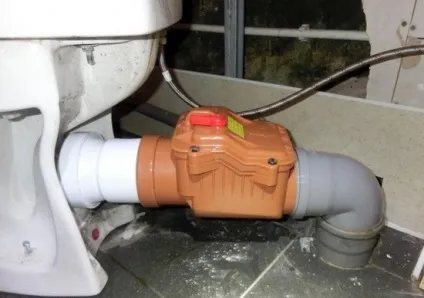

Клапан 50 мм встановлюється після сифона і гнучкого шланга, наприклад, перед підключенням вертикального патрубка до горизонтальної лінії або вже безпосередньо на трубі, що йде до стояка, тільки в місці, де до нього буде безперешкодний доступ.

Слід позначити такі характеристики:

• В якому становищі повинен працювати клапан (горизонтальна, вертикальна установка або не має особливої ​​різниці);
• Напрямок нормального струму рідини;
• Співвісність входу і виходу;
• Габарити клапана.

В інструкції від виробника вказується нормальне положення клапана. Для малих діаметрів 50 мм часто пристрої допускають як вертикальну так і горизонтальну установку. Під трубу 110мм для установки в квартирі або приватному будинку використовуються горизонтальні клапани.

Напрямок нормального струму рідини, а відповідно визначення входу та виходу вказується на корпусі у вигляді стрілки, яка спрямована в бік від зливного отвору до каналізаційного колектора або стояку.

Співвісність входу і виходу слід враховувати при горизонтальній орієнтації клапана. Це важливо для дотримання загального нахилу труб. Якщо вхід і вихід знаходяться на різних висотах і його встановити просто в розрив уже змонтованої труби, то один з ділянок виявиться без нахилу або з меншим ухилом, що неприпустимо, і знизить швидкість течії рідини.

Перед установкою обов'язково перевіряється герметичність клапана. Досить закрити заглушкою вихід і заповнити камеру водою з боку входу при щільно закритій кришці. По периметру кришки і інших знімних деталей не повинно бути патьоків.

У пластикового клапана використовується з'єднання в розтруб, як і у труб ПВХ.

1. На обраній ділянці труба обрізається за місцем підключення вводу клапана.
2. З іншого боку залишок труби демонтується і замінюється патрубком потрібної довжини для підключення до виходу.
3. В розтруб клапана і патрубка за клапаном вставляються гумові кільця ущільнювачів.
4. Клапан встановлюється на місце і приєднується до труб.
