Зробимо викрадача джоулів
У цьому проекті, зробленому журналом Бре Петті і мною, я показую вам, як вкрасти джоулі.
Далі кілька докладних фото, де показаний процес виготовлення котушки.
На першому фото - асортимент феритових кілець, індуктивностей і трансформаторів, придатних для виготовлення Злодія джоулів. Залежно від вашого вибору, можна використовувати готову намотування або прибрати її, і намотати власну.
Для того, щоб виготовити власну котушку візьміть два ізольованих проводи різних кольорів і кільцевої феритовий сердечник:
Складіть два приводи разом і попустив їх через кільце:
Утримуючи дроти разом, зробіть перший виток:
Утримуючи дроти разом, намотайте ще кілька витків:
Продовжуйте намотування до заповнення кільця. З тонким ізольованим проводом зазвичай виходить 7 ... 10 витків:
Виведіть кінці проводів. Відзначте, що у Вас є дві пари решт - одна з верхньої сторони кільця, інша - з нижньої:
Зачистите кінці проводів. Візьміть два кінця різного кольору - один з верхньої сторони кільця, інший з нижньої і скрутіть їх разом:

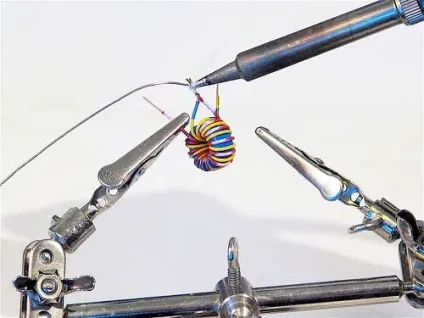

А тепер спаяти. Це буде «загальної» точкою намотування:
На схемі Злодія джоулів загальна точка котушки зображена у верхній частині. Вона підключається до позитивного полюса батарейки. Інші два дроти з котушки підключені до резистори і до точки з'єднання транзистора і світлодіода.
Ще деталь, яку, можливо, вам потрібно знати - позначення і цоколевка транзистора 2N3904. Нижній за схемою висновок зі стрілкою - емітер. Верхній, підключений до світлодіоду - колектор, а висновок, що йде вліво між емітером і колектором - база. Також пам'ятайте, що укорочений висновок світлодіода на схемі позначається плоскою лінією.
Ось транзистор 2N3904. Якщо покласти його так, щоб на плоскій стороні корпусу можна було прочитати текст, то зліва направо будуть: еммітер, база, колектор. Нерідко їх позначають літерами EBC на корпусі:
Так як це працює?
Дійсно, дуже добре.
В якості примітки скажу, що ця схема ідеально працює з розрядженою батареєю, і дещо гірше з новою.
