Зовнішній вигляд лічильника
А) МАРКИРОВКА NP5 І NP7
Тип лічильника вказано на лицьовій панелі. Маркування лічильника дозволяє визначити його функціонал
Для лічильників 7 версії маркування виглядає наступним чином:
- NP7 XХ.X - X - X - версія приладу обліку;
- NP7X Х.X - X - X - кількість фаз (1, 3);
- NP7XХ .X - X - X - серія Lite або Extra;
- NP7XХ.X - X - X - максимальний струм (1 - 80А, 2 -100А, 3 - 5 (10) А);
- NP7XХ.X - X -X - порядковий індекс.
Для лічильників 5 версії маркування виглядає наступним чином:
- NP5 15.23D-1E1ALNI - версія приладу обліку;
- NP51 5.23D-1E1ALNI - базова модель лічильника:
- 1 - для однофазного лічильника;
- 2 - для однофазного лічильника з рознесеними вим. частиною і дисплеєм (SPLIT);
- 4 - для трифазного корпусу.
- NP515 .23D-1E1ALNI - максимальний струм:
- 1 - 5/6 А - тільки для ПУ трансформаторного включення;
- 2 - 5/10 А - тільки для ПУ трансформаторного включення;
- 3 - 5/50 А;
- 4 - 5/65 А;
- 5 - 5/80 (85) А.
- NP515.2 3D-1E1ALNI - номінальна напруга:
- 2 - 220 (фазное);
- 5 - 57,7 (фазное).
- NP515.23 D-1E1ALNI - службовий код позначення лічильника;
- NP515.23D -1E1ALNI - вимірювальні ланцюга:
- D - з об'єднаними ланцюгами струму і напруги;
- T - роздільними ланцюгами струму і напруги;
- NP515.23D-1E 1ALNI - число вимірювальних фаз / каналів:
- 1Р - однофазний лічильник (один вимірювальний Кнаан);
- 1Е - однофазний лічильник з датчиком дифф. струму;
- 4Р - трифазний чотирьохпровідний;
- 4Е - трифазний чотирьохпровідний з датчиком дифф. струму.
- NP515.23D-1E1 ALNI - клас точності при вимірах активної енергії:
- 1 - 1,0;
- 5 - 0,5 S.
- NP515.23D-1E1A LNI - вимірювана енергія:
- R - активна і реактивна;
- А - активна.
- NP515.23D-1E1AL NI - тип PLC-модему:
- L - низьковольтна лінія 0,4 кВ (еквівалентна швидкість передачі - 1200 бод);
- NP515.23D-1E1ALN I - наявність реле:
- N - наявність основного реле;
- n - наявність другого малопотужного реле;
- U - наявність двох (N + n) реле.
- NP515.23D-1E1ALNI - додатковий канал зв'язку - I оптичний порт.
З 5 версії в даний час випускається тільки лічильник NP523.20D-1P1ALNI.
Б) Як визначити 1Ф АБО 3Ф ЛІЧИЛЬНИК

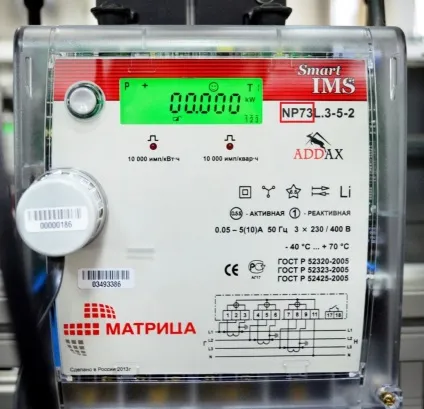

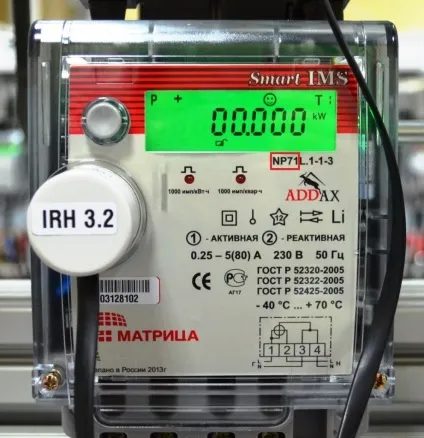

Визначити кількість фаз на лічильнику, що знаходиться перед вами, досить просто. Для цього необхідно звернути увагу на назву ПУ:

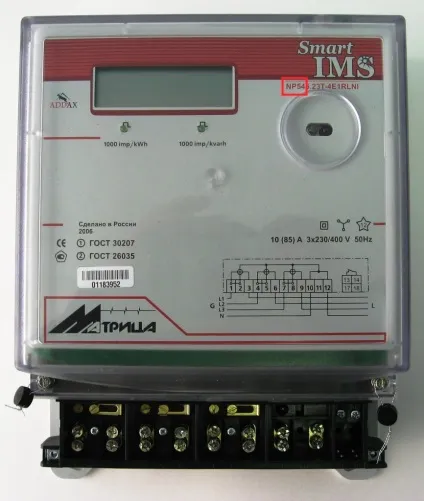

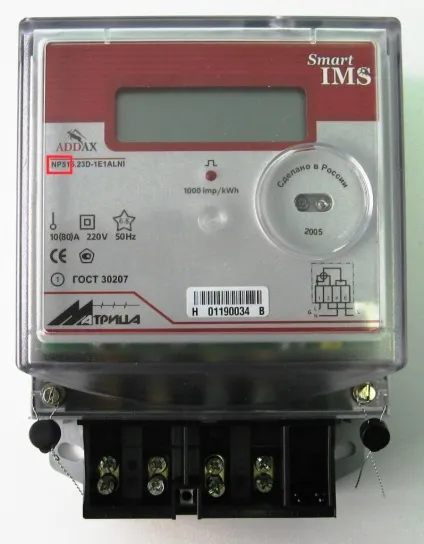

таким же чином для 5 серії:
В) БУДЬ МАКСИМАЛЬНИЙ ТОК лічильника
Список приладів обліку 7 серії.
Список приладів обліку 5 серії.
Г) ЯК ЗРОЗУМІТИ ЯКИЙ ТИП МОДУЛЯЦІЇ на лічильник
Лічильники Матриця мають вбудований PL-модем, який в залежності від типу може працювати в різних модуляціях сигналу: FSK / S-FSK / OFDM (Prime / G3).
FSK-модуляція застосовується на приладах обліку 5 серії, серії Lite і деяких лічильниках серії Extra. В даний час є застарілою і рекомендується до застосування тільки на тих об'єктах, де вже встановлено обладнання, що працює в цьому режимі.
SFSK-модуляція застосовується на приладах серії Extra. Є оптимальною для використання в сильно зношених мережах 0,4 кВ. На всіх нових об'єктах рекомендується використовувати обладнання з цієї модуляцією.
OFDM-модуляція застосовується на приладах серії Extra і дозволяє реалізувати стек протоколів PRIME і G3. Дані протоколи є міжнародними стандартами. Це дозволяє інтегрувати обладнання різних виробників на одному об'єкті.
Устаткування серії Extra є інтероперабельності, тобто має можливість працювати в різних модуляціях сигналу. За замовчуванням воно поставляється в модуляції SFSK. При необхідності використовувати іншу модуляцію, це необхідно окремо вказати в замовленні. В цьому випадку лічильник буде виглядати наступним чином:
Список приладів обліку, що підтримують FSK:
* - При замовленні обладнання Extra в модуляції FSK слід вказати це окремо, наприклад NP73E.1-11-1 (режим FSK)
Список приладів обліку, що підтримують S-FSK:
Список приладів обліку, що підтримують GPRS:
Детальніше про модуляції сигналу ви можете прочитати статті «Інтероперабільность. Модуляції лічильників ».
