Зображення деталей з металу

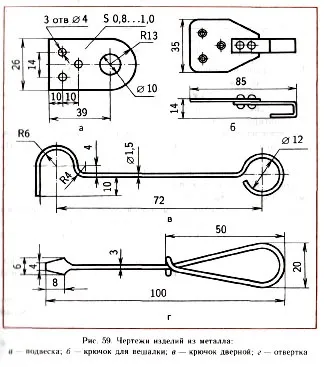

Будь-який виріб з металу можна описати словами, але й але недостатньо для того, щоб його виготовити. Необхідно мати технічний рисунок, ескіз або креслення вироби із зазначенням всіх необхідних розмірів і матеріалу, з якого його потрібно виготовляти. На малюнку 59 показано кілька виробів тонколистового металу і дроту.
Знак «ø 10» на кресленні (рис. 59, а) означає «діаметр 10 міліметрів», а «R13» - «радіус 13 мм». Радіус дорівнює половині діаметра.

Якщо виріб виготовляється з дроту діаметром менше 2 мм, то на кресленні його зображують суцільною товстою основною лінією, якщо більше 2 мм, то двома паралельними суцільними товстими основними лініями. Посередині їх проводять осьову штрихпунктирною лінію.
Вироби з дроту часто мають криволінійні ділянки, які треба враховувати при обчисленні довжини заготовки. З математики відомо, що довжина кола приблизно дорівнює її діаметру, помноженому на число 3,14 або приблизно дорівнює 6,28R. Наприклад, для виготовлення дротяного кільця діаметром 20 мм потрібно заготовка довжиною 20X3,14 = 62,8 мм.
Якщо потрібно виготовити об'ємне виріб з тонколистового металу, наприклад коробку для дрібних деталей, то спочатку необхідно вирізати плоску заготовку. звану розгорткою (рис. 60).
Лінії згину на кресленні розгортки позначають штрихпунктирной лінією з двома крапками. Контур розгортки обводять суцільною товстою основною лінією.
Центри кіл і отворів показують штрихпунктирними лініями з однією точкою, пересічними під прямим кутом.

ПРАКТИЧНА РОБОТА
Графічне зображення виробів з металу
1. Уважно розгляньте вироби, зображені на малюнку 61, і виконайте їх креслення.
2. Визначте довжину заготовки гачка дверного, показаного на малюнку 59, в.
3. Накресліть розгортку коробки, показаної на малюнку 62, а.
4. За кресленням (рис. 62, б) виконайте технічний малюнок вироби.

• R-d позначення радіуса і діаметра, розгортка.

1. Як позначають на кресленнях і ескізах деталей діаметр і радіус?

2. Чому приблизно дорівнює довжина кола?

3. Що таке розмітка?

4. Якими лініями показують на кресленні місця згину заготовки?

5. Як зображують на кресленнях і ескізах вироби з дроту?

6. Як визначити довжину заготовки з дроту?

7. Як показати на кресленні центр отвору?

А.Т. Тищенко, П.С.Самородскій, В. Д. Симоненко, Н.П.Щіпіцин, Технологія 5 клас
