Зняття генератора Деу Матіз

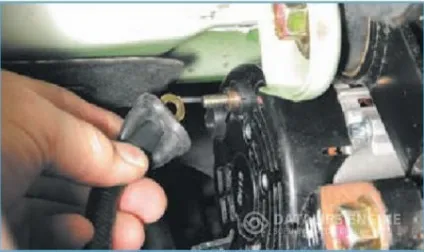

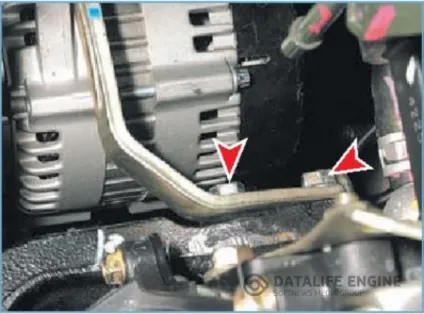

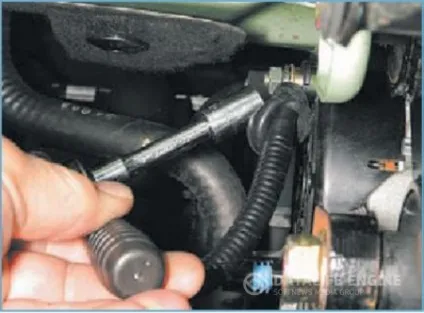

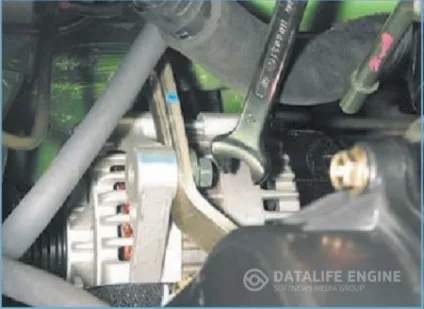

Роботу виконуємо на оглядовій канаві або естакаді. Від'єднуємо клему дроти від «мінусового» виведення акумуляторної батареї. Знімаємо ремінь приводу генератора. У моторному відсіку ключем «на 12» відвертаємо болт регулювання натягу ременя приводу генератора. Головкою «на 12» відвертаємо два болти кріплення регулювальної планки і знімаємо планку. Знизу автомобіля від'єднуємо колодку джгута проводів від генератора. Відвівши гумовий захисний ковпачок головкою «на 10» відвертаємо гайку і знімаємо наконечник проводу з виведення «В +» генератора.

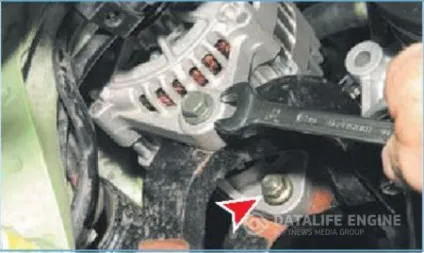

Ключем «на 12» відвертаємо болт нижнього кріплення генератора з боку приводу. Ключем «на 12» відвертаємо гайку іншого болта, утримуючи болт від провертання ключем того ж розміру. Від'єднуємо дріт від датчика тиску масла в системі змащення двигуна. Фломастером або крейдою відзначаємо положення динамічного демпфера на валу приводу правого колеса. Викруткою відгинаємо лапки хомута кріплення динамічного демпфера і зрушуємо демпфер по валу до колеса.

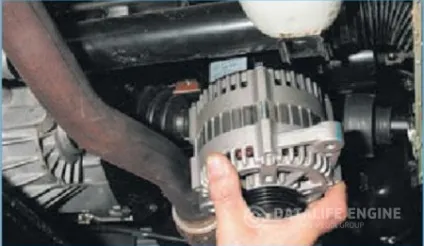

Зрушуємо генератор в сторону стартера, виводячи вушка генератора з кронштейна, і, опустивши генератор, виймаємо його з моторного відсіку. Для часткового розбирання генератора, піддягаючи викруткою, звільняємо чотири пластмасових фіксатора і знімаємо кожух генератора.

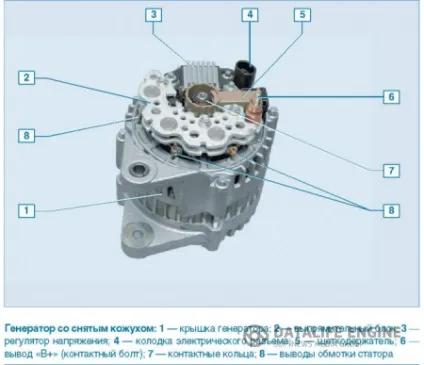

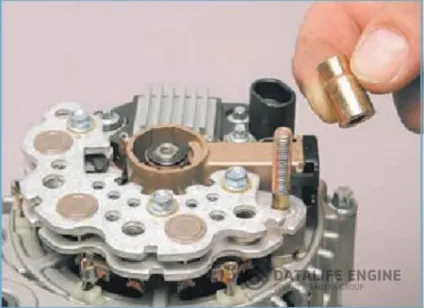

Головкою «на 7» відвертаємо три болта кріплення випрямного блоку. Головкою «Е-5» відвертаємо три гвинти кріплення щіткотримача і регулятора напруги. Відпаюємо три висновки обмоток статора від висновків випрямного блоку. Знімаємо випрямний блок з щіткотримачем і регулятором напруги в зборі. Перевіряємо довжину щіток. Якщо довжина щіток менше 14 мм, замінюємо щіткотримач. Щоб зняти щіткотримач, отпаиваем висновки щеткодержателя. Для зняття регулятора напруги слід отпаять його висновки. Збираємо генератор в зворотній послідовності. Для полегшення установки випрямного блоку зі щіткотримачем і регулятором напруги вирізаємо смужку з пластикової пляшки і звертаємо її в трубку. Вставивши цю трубку в щіткотримач (трубка утримує щітки в втопленому положенні), встановлюємо випрямний блок з щіткотримачем і трубкою на генератор, загортаємо болти і гвинти кріплення щіткотримача і блоку.

Після усунення несправності збираємо у зворотній послідовності.
