Залежно від розташування заземлювачів щодо заземлюється електрообладнання розрізняють заземлення виносне і контурне. При виносному заземленні (рис. 9.9) заземлювачі розміщуються в стороні від заземлюється обладнання, і в цьому випадку корпусу обладнання знаходяться поза зоною розтікання струмів в землі. Отже, при виносному заземленні людина, що стоїть на землі і що стосується корпусу електрообладнання з переможеної ізоляцією, виявляється під повним напругою корпусу щодо землі і захисну дію такого заземлення обумовлено тільки досить малим його опором.

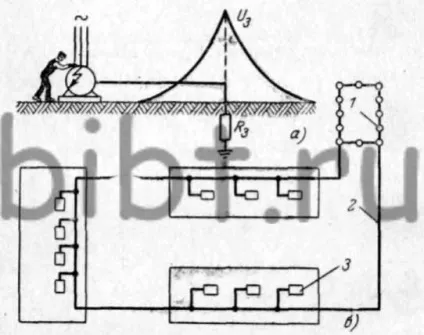

Мал. 9.9. Виносне заземлення:

а - принципова схема; б - вид в плані; 1 - заземлювачі; 2 - заземлювальна магістраль; 3 - заземлюючих обладнання

При контурному заземленні (рис. 9.10), що застосовується зазвичай у відкритих розподільних пристроях, заземлювачі розташовуються навколо заземлюється обладнання, поблизу від нього. При цьому через невелику відстань між окремими електродами-заземлювачами всередині контуру заземлення будь-яка точка поверхні грунту має значний потенціал в разі замикання на корпус заземленого обладнання. У той же час між різними точками всередині контуру різниця потенціалів буде незначна. Таким чином, напруга дотику для людини, що знаходиться всередині контуру заземлення пристрою, буде досить малим в порівнянні з напругою щодо землі. З тієї ж причини всередині контуру цього заземлювального пристрою буде невелика і крокові напругу.

Мал. 9.10. Контурне заземлення:

а - розташування заземлювачів і заземлюється обладнання в плані (1 - заземлювачі; 2 - заземлювальні провідники (смуги), прокладені в землі; 3 - заземлюючих обладнання; 4 - зовнішні заземлюючі провідники); б - розподіл потенціалів

При спорудженні заземлювального пристрою з штучними заземлювачами стрижні з уголковой профільної сталі або обрізки газоводопроводних труб занурюють в грунт на глибину 2-3 м від дна котловану (траншей) глибиною 0,8 м. Верхні кінці занурених (забитих) в землю стрижнів з'єднують зварюванням сталевими смугами , які приєднуються до магістрального (також зі смугової сталі) заземляющему провіднику.

Заземлювальну магістраль в приміщенні прокладають по контуру уздовж стін. Уведення магістралі від заземлювача в приміщення для приєднання їх до внутрішнього контуру виконують в кількох місцях, що забезпечує надійний зв'язок заземлюється обладнання з заземлювачем. Від внутрішньої заземляющей магістралі (контуру) роблять відгалуження до заземлюючим об'єктів електрообладнання. Не допускається заземлення окремих елементів електроустановки послідовно шляхом установки перемичок від одного до іншого, так як при від'єднанні одного будь-якого корпусу, наприклад при ремонті, виявляться незаземленими інші. До кожного заземлюючих об'єкту прокладається окремий відгалуження від заземляющей магістралі (див. Рис. 9.9). Всі з'єднання між собою елементів заземлювального пристрою необхідно виконувати зварюванням, внахлестку, а приєднання до корпусів електрообладнання - з допомогою болтів або зварюванням. Відкриті заземлюючі провідники фарбують в чорний колір.

В якості заземлюючих провідників крім спеціально передбачених для цього можна використовувати металеві конструкції будівель і виробничого обладнання, а також сталеві труби електропроводки. При цьому в місцях з'єднання труб з'єднувальні муфти приварюють до труб або в стиках труб приварюють перемички, що забезпечують надійний контакт.

При прийнятті в експлуатацію заземлювального пристрою повинні бути представлені виконавчі креслення і схеми його, а також акти на виконані підземні роботи з укладання в грунт заземлювачів і заземлюючих провідників і протоколи випробувань заземлювального пристрою.

Випробування змонтованого заземлювального пристрою полягає в перевірці надійності з'єднань провідників і вимірі опору розтікання, яке виконується вимірником заземлення типу МС-08 або М416.

Прилад М416 більш сучасної конструкції (на відміну від МС-08), працює від батареї акумуляторів або сухих елементів 4,5 В, має перетворювач і електронний підсилювач. Принцип дії заснований на компенсаційному методі із застосуванням допоміжного заземлювача і зонда. Структурна схема приладу М416 приведена на рис. 9.11.

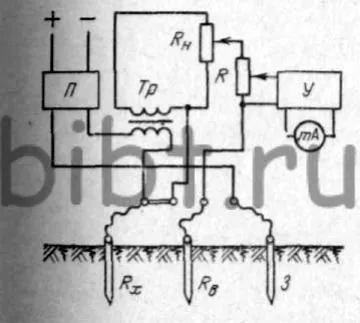

Мал. 9.11. Структурна схема вимірювача заземлення типу M416:

П - перетворювач постійного струму в змінний; Тр - трансформатор; RН - резистор навантажувальний; R - резистор регулювальний; У-підсилювач електронний; RХ - шуканий опір заземлювача; RВ -допоміжний заземлитель; З-заземлитель-зонд
