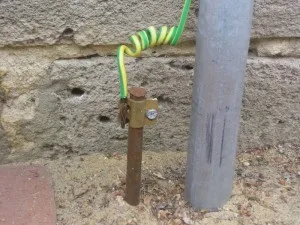

Заземлення газового котла як зробити своїми руками
Відведення статичної енергії подовжує термін експлуатації обладнання електронного обладнання. Важливо зробити все правильно.
Навіщо робити заземлення котла
Мета заземлення - безпека будинку і техніки, яка в ньому знаходиться. Відведення статичної напруги з корпусу вирішує наступні завдання:
- Виключення можливості ураження струмом при дотику до котла
- Забезпечує стабільну роботу котла
- Зменшує рівень перешкод в мережі, які викликаються електромагнітним випромінюванням
Згідно техніці безпеки, підключати котел можна виключно за наявності заземлювача. На корпусі нагрівача під час роботи генерується статичний струм, який може:
- Призводити до займання. Одна випадкова іскра може призвести до пожежі і навіть призвести до вибуху.
- Виводити з ладу електроніку. Складна автоматика в сучасних котлах складається з чутливих до перепадів напруги деталей. Дрібне замикання від корпусу виводить з ладу плати. Заміна електроніки обійдеться в чималу суму.
Де найкраще розмістити заземлення
Заземлення газового котла не займає багато місця, і вимагає не складних конструкторських рішень. Є 2 основних місця для монтажу котельного заземлення:
- Монтаж на вулиці. Для заземлення потрібно виділити квадрат землі зі стороною 50 сантиметрів. Доведеться викопати три траншеї, з'єднані в трикутник. По кутах конструкції розміщуються електроди з куточка.
- Монтаж в підвалі. За допомогою зварювального апарату створюється Ш-образна конструкція, яка закопується на глибину близько метра. В цьому випадку, знадобиться всього 1 електрод.
Як правильно розрахувати заземлення газового котла
До якості заземлення є ряд вимог. Вони досить суворі, і їх необхідно дотримуватися. Потрібно провести правильний розрахунок опору конструкції, а також врахувати провідність грунту.
У різних типів грунту індивідуальні властивості провідності. Відштовхуючись від них, розраховується монтаж конструкції. У глинистого грунту опір близько 10 Ом. У піщаного ґрунту опір близько 50 Ом. Ступінь опору залежить також від вологості. Тому заземлитель краще поміщати на глибину не менше 1 метра, щоб волога не впливала на провідність
Розрахунок опору для типів грунту:
Керуючись таблицею, глибину заземлювача можна порахувати за формулою L / 2 + t
Важливо: Щоб отримати Акт на контур заземлення газового котла, відведення повинен мати опір не менше 10 Ом. Як заземляющего елемента можна використовувати сталь товщиною 4 міліметри і в перерізі не менше 48 квадратних міліметрів. Також підійде сталевий куточок товщиною полки більше 2,5 квадратних міліметрів.
заземлення газопроводу
Газова труба, хоч і зроблена з металу, але за рахунок фланцевих з'єднань виявляється незаземлена. Її заземлення - необхідний захід при монтажі системи газозабезпечення. Газопровід потребує окремого заземлителе.
Важливо: питання про підключення газопроводу до окремих заземлителям є спірним. Адже в умовах монтажу немає такої вимоги. Проте, інспекції часто відмовляються підписувати акт при єдиному заземлении. Тому, краще перестрахуватися.
Акт про заземлення газового обладнання в приватному будинку складається не для контролюючих служб. Зацікавленість в монтажі повинна виходити від власника будинку. Прибираючи зайвий струм з газових котлів ви дбаєте про безпеку себе і оточуючих.
