Як зробити обігрівач особливості, матеріали, конструкція

Особливості саморобний обігрівач

Знайдете на порталі ВашТехнік тему виготовлення обігрівача для овочів і коренеплодів в погребі. І ось деякі ентузіасти запропонували зробити графітову плівку з підручного матеріалу (пофарбувавши простим олівцем) і за рахунок резистивности вуглецю, пропускаючи струм, отримувати тепло. Фокус в тому, що опір в цьому випадку виходить велика за рахунок того, що покриття тонке. З графіту роблять і стрижні на колекторні двигуни і багато чого ще (включаючи сердечники стареньких батарейок). Але от чи варто пофарбувати аркуш паперу, як отримаєте приголомшливий ефект. Але це не єдиний слушну фокус з плівкою.

За Ютуб побачите, як зробити запальничку з фольги та (будь-який) батарейки, навіть якщо у неї вольтаж вже впав, і терміни придатності давно вийшов. Для цього плівка алюмінію нарізається так, щоб утворився тонкий місток між двома порівняно великими контактними майданчиками. В результаті по провіднику починає текти струм. Не дарма ж з авіаційного металу роблять дроти. Але величина струму в послідовному ланцюзі, як відомо, постійна. Тому змінюється щільність. Причому широкі ділянки наділені малим опором, а вузький - великим. Ось на перемичці і виділяється левова частка теплоти. А площа мала. В результаті питома потужність приголомшлива: таке пристосування легко запалить папір.

Тому що слідом за папірцем плавиться у вузькому місці і сама фольга. Так, наприклад, якщо порізати нихромовую спіраль від електрокаміна навпіл, а потім включити в розетку, то потужність складе 4 кВт, і питома величина виросте в 4 рази. Такий режим призведе до перегорання дроту в атмосфері Землі. Тепер аудиторія розуміє, чому колбу лампочки розжарювання заповнюють нейтральним газом.

Що стосується плівки, то щодо опору діють ті ж закономірності. 27 Ом це гора фольги. Погонний метр цієї мішури володіє нульовим опором. Отже, доведеться нарізати дощиком, а потім наклеїти на лист, наприклад, гіпсокартону. Робота тривала копітка, але обігрівач вийде дешевше нікуди. Зверніть увагу, що мідний дріт коштує не так дорого, навіть силовий. Це одиниці рублів за метр. При цьому резистивний кабель продають від 40 рублів за метр, хоча всередині одна жила.

Справа в матеріалі. Питомий опір резистивного кабелю вище, і з нього зберете систему обігріву, наприклад, підлог. Або відтає ганок, водостоки. Крім того, до ізоляції пред'являються підвищені вимоги:

Механічна міцність.
Стійкість до температур.
Водостійкість.

Принцип теплої підлоги

Ось з такого кабелю зберете тепла підлога або навіть стелю, якщо знаєте, як це робиться. Скажемо більше, ці конструкції і функціонують за тим же принципом, але використовують як раз-таки плівкові провідники (фольгу, фарбований матеріал - див. Вище). Тому що по підлозі ходять, і потрібно, щоб виріб тримало навантаження. Простіше виконати поверхню у вигляді плівки. Але там використовується резистивний матеріал. Хочемо донести до Новомосковсктелей, що плівки стоять так дорого тому, що складно замінити фольгу. Те ж стосується резистивного, а тим більше, і саморегульованого кабелю. В іншому Тепла підлога, це просто плівка. Бути може, і з того ж графіту. Посадіть дітей, нехай прикрасять десяток квадратних метрів, і поставте в кімнаті саморобний обігрівач (жарт).

З чого ж зробити обігрівач

Але не все так сумно. Здогадуєтеся, що виробники Теплих підлог і Теплих стель примудряються матеріал придбати. Ваші покірні слуги теж про це здогадувалися, вирішили пошукати і ось що знайшли! Стандарт ГОСТ 12766.2, який регламентує стрічки фольги зі сплавів з високим опором. Знайдений серед іншого і ніхром. Але сенс в тому, що чотири метри такої стрічки шириною 2 см і товщиною 0,2 мм мають опором порядку 1,25 Ом. Якщо довжина кімнати така, то вистелена на одному аркуші жароміцного поліетилену високої щільності товщиною метр 25 таких стрічок, отримаємо опір 31,25 Ом, якщо з'єднаємо фрагменти послідовно. Що відповідає потужності 1550 Вт. Тепер якщо кімната шириною три метри, то три такі стрічки, об'єднані паралельно, створять сумарну потужність 4600 Вт.

Кабелю для Теплого підлоги і стелі

Це межа для квартирного лічильника, але власники приватних котеджів і житла в сучасних багатоповерхівках дозволять собі і таке інше. Але якщо багато, то просто зберіть більше смуг. Встають ще два питання:

Яка потужність розсіювання. Чи не погорять наша фольга.
Скільки коштує таке задоволення.

Почнемо з кінця. 1 кг такої фольги збувають за 1000 рублів або трохи більше. Скільки це буде стрічки. Щільність ніхрому становить 8200 - 8500 кг на кубометр. Це трохи важче стали. Фольга товщиною 0,2 мм, а ширина 2 см. Вважаємо ... Вийшло 25 км на кубометр, кімната же зажадає 100 кг. Дорого? Візьміть фольгу вдвічі вже і вдвічі тонше. Опір виросте в 4 рази, отже, і довжина зменшиться з трьохсот метрів до сімдесяти п'яти. Це призведе до зниження маси в 16 раз, вийде 6 кг (6000 рублів). А тепер підіть і знайдіть Тепла підлога за такі гроші (від 1500 рублів за квадратний метр). Якщо знайдете нихромовую фольгу за такою ціною, то це буде називатися зробити обігрівач з підручних засобів.

Пенофол застосуємо при температурі до 100 градусів Цельсія, а ПЕТ - до 120-ти. Тому, можливо, і немає сенсу городити город. Додамо, що стать гаряче 45 градусів буде не настільки приємний на дотик. Отже, потреби в граничних температурах і не виникне, але запас забезпечимо. Так яка ж ціна.

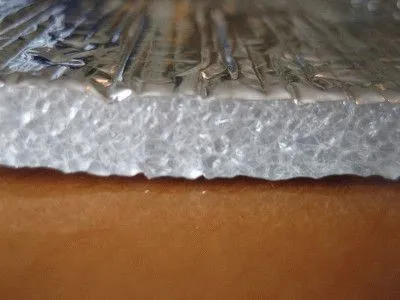

Пенофол йде за ціною 45 рублів за квадратний метр. Потрібна найдешевша модифікація - Пенофол А.
Плівка ПЕТ йде від 100 рублів за кілограм. Що стосується Teonex, то знайшли оптового постачальника, який ретельно приховує ціни.

Кладемо Пенофол фольгою вниз, а на сторону з клеєм монтуємо смужки нихрома, прикривши це зверху ПЕТ плівкою. Ніде не залишаємо зазорів і щілин. Якщо господиня стане мити підлогу, вода не повинна прийти в контакт з провідним шаром. Що стосується матеріалу статі, то підійдуть пробка або лінолеум без утеплення. Паркет і ламінат будуть далеко не кращим варіантом. Вважаємо, що для типової кімнати вартість матеріалів (без облицювання) складе 3000 рублів. І це майже даром. Зверніть на це увагу, коли будете вирішувати, який обігрівач простіше зробити.

Наступним буде питання контролю. Наша плівка стане грітися до нескінченності, чого не можна допустити. Отже, потрібно всередину, в самому теплому місці помістити термостат. Наприклад, такий, як описували в огляді про масляний обігрівач (на 80 градусів Цельсія). Але тільки температура спрацьовування повинна бути 60 градусів Цельсія (виберіть по каталогу). Термостат ставимо ближче до шини харчування. Там, де при включенні гілки буде йти нагрів. Можна навіть зробити спеціальну вступну магістраль з фольги, де буде текти струм, якщо опалення працює. Таким чином, бачимо, що зробити найпростіший обігрівач не так вже й складно.

Зрозуміло, термостат продублюємо, і всі екземпляри зберемо в послідовний ланцюжок. Це охоронить від поломки. Проте потрібна система контролю системи контролю (вибачте за тавтологію). Для цього зберемо ланцюг з перемикачів, які могли б виключати дублі крім одного. Вважаємо, що максимально повно відповіли на питання, як зробити обігрівач своїми руками. До речі, плівка ПЕТ використовується для ламінування. Власне, так і виготовляються заводські моделі обігрівачів. Так що якщо виявите доступ до верстата, то дерзайте. Наступного разу поговоримо про спіральних обігрівачах. І сподіваємося, що Новомосковсктелі зрозуміли, що зробити своїми руками Тепла підлога - справа вигідна. На перше місце в цьому випадку виходить безпеку саморобний обігрівач. Рекомендували б конструкцію підключити через диференціальне пристрій захисту, а фольгу Пінофол заземлити. В ідеалі слід поверх настелити лист тонкої сталі. І теж заземлити. Якщо знайдете можливість, так і зробіть. Це захистить саморобний обігрівач від гострих предметів.
