При многошкафном конструктивному виконанні Шота номінальний струм агрегату може бути будь-яким, визначається тех. завданням Замовника.

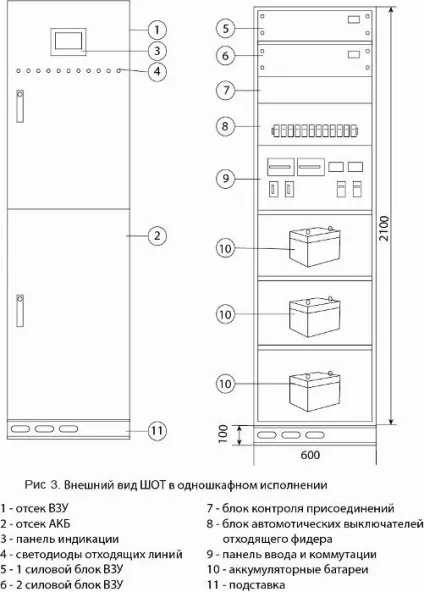

До складу ШОТ одношкафного виконання входять 2 отсека- відсік зарядного пристрою (ВЗУ) і відсік акумуляторних батарей (АКБ). Шафи ШОТ штатно комплектується герметичними необслуговуваними гелів акумуляторними батареями. ТОВ «Завод« Енергосистеми »має можливість укомплектувати серійно випускаються шоти акумуляторними батареями" Sonnenscein "," DELTA "," CSB "cо терміном експлкатаціі 10, 12 і 18 років. Ємність розраховується виходячи з необхідного Замовником часу підтримки при номінальному струмі навантаження. Пропоновані технології виробництва акумуляторів - Drifyt. AGM. Рідкий електроліт (акумулятори яка відслужила вже 20-25 років) - за погодженням із Замовником. тільки для розміщення на стелажах. по тих. завданням Замовника можуть бути поставлені акумуляторні батареї будь-якого світ вого виробника, мають українські сертифікати, декларації відповідності і дозвіл на застосування. Номінальна напруга елементів акумуляторної батареї (АБ), В -2, 6, 12.Чісло 12-ти вольтів елементів АБ, шт. -2 (24В); 4 (48В ); 5 (62В) 9 (110В); 17 (220) .Чісло 2-х і 6-ти вольтів моноблоків АБ визначається тех. завданням. У одношкафном виконанні Шота на 220В вихідної напруги встановлюються акумуляторні батареї ємністю до 40 А / год. Це дає можливість встановлювати наступне час підтримки від акумуляторної батареї. при відключенні живлячої мережі:
- 170 хвилин при номінальному вихідному струмі ШОТ - 10А.
- 85 хвилин при номінальному вихідному струмі ШОТ - 20А.
- 60 хвилин при номінальному вихідному струмі ШОТ - 30А.
Якщо за умовами експлуатації від шафи ШОТ потрібно більше часу підтримки, то в цьому випадку ТОВ «Завод« Енергосистеми »пропонує варіант виконання ШОТ в двох або більше шафах. Акумуляторні батареї ємності більше 40А / год, вимагають для свого розміщення окремих акумуляторних шаф. У верхню частину відсіку зарядного пристрою ШОТ встановлюються силові блоки DCPS, кожен на вихідну напругу. відповідне заданому в тех. завданні. Блоки з'єднуються і можуть працювати паралельно, або використовуватися для резервування. Число блоків вибирається виходячи з необхідної величини номінального струму навантаження. В одній з кошиків силового блоку, або на двері відсіку ВЗУ, встановлений контролер. який керує роботою силових блоків і дозволяє контролювати на своєму дисплеї параметри роботи шафи ШОТ.
Число силових блоків і спосіб їх взаємодії між собою визначаються тим, який спосіб резервування визначається технічним завданням Замовника.

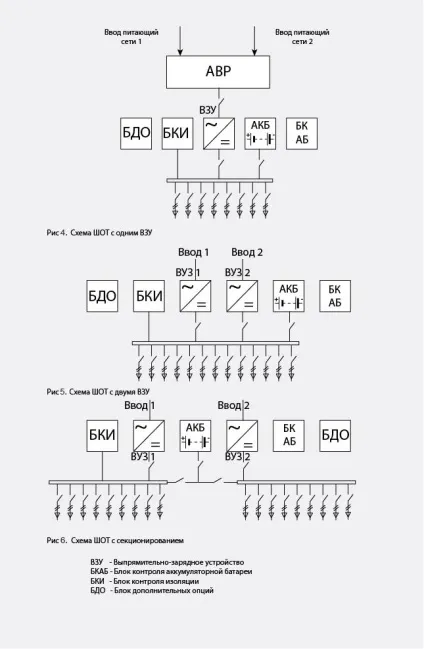

Можливі наступні варіанти конфігурації шафи ШОТ:
- один силовий блок з одним керуючим контоллером. Без резерву.
- два силових блоку з двома керуючими контролерами. При цьому Замовник може вибрати один із запропонованих видів резервування:
а). АВР по живлячої змінної напруги. 100% резерв по струмового навантаження по постійному струму. (Один блок в роботі, другий - в резерві. Резервний блок включається, коли робочий блок відключається для профілактики).
б). Без АВР по живлячої змінної напруги. Кожен силовий блок підключено до своєї секції шин щита змінної напруги. 100% резерв по струмового навантаження по постійному струму. (Один блок в роботі, другий - в резерві. Резервний блок включається, коли робочий блок відключається для профілактики).
в). АВР по живлячої змінної напруги. 100% «Гарячий» резерв по струмового навантаження по постійному струму. (Харчування подано на обидва силових блоку, але все навантаження живиться від робочого силового блоку. Перекидання навантаження на резервний силовий блок здійснюється без будь-якого перерви в часі).
г). Без АВР по живлячої змінної напруги. Кожен силовий блок підключено до своєї секції шин щита змінної напруги. 100% «Гарячий» резерв по струмового навантаження по постійному струму. (Харчування подано на обидва силових блоку, але все навантаження живиться від робочого силового блоку. Перекидання навантаження на резервний силовий блок здійснюється без будь-якого перерви в часі).
д). АВР по живлячої змінної напруги. Паралельна робота силових блоків (Харчування подано на обидва силових блоку. Навантаження розподіляється між працюючими силовими блоками). Резервування забезпечується запасом по номінальному струму кожного силового блоку.
е). Без АВР по живлячої змінної напруги. Кожен силовий блок підключено до своєї секції шин щита змінної напруги. Паралельна робота силових блоків (Харчування подано на обидва силових блоку. Навантаження розподіляється між працюючими силовими блоками). Резервування забезпечується запасом по номінальному струму кожного силового блоку.

За бажанням споживачів, відповідно до технічного завдання, в шафу ШОТ можуть бути вбудовані наступні додаткові пристрої, які за своїм призначенням розширюють функціональні можливості шафи оперативного струму:

шина миготливого світла;
блок живлення ланцюгів оперативної блокування роз'єднувачів;
блок АВР в ланцюзі харчування ВЗУ;
система пошуку лінії з замиканням на землю;
пристрій автоматичного пошуку лінії з замиканням на землю;
пристрій автоматизованого пошуку місця замикання на землю в відходить фідера;
наявність інтерфейсу зв'язку RS485;
наявність інтерфейсу зв'язку з Ethernet;
індикація стану автоматичних вимикачів відхідних фідерів;
індикація стану ввідних автоматичних вимикачів, секційних рубильників і комутаційної апаратури;
блок аварійного освітлення;
обігрів шаф;
висновок на зовнішні клеми сухими контактами реле інформації про стан комутаційної апаратури і фідерів ліній, що відходять;
наявність додаткових вимірювальних приладів;
наявність або відсутність клем підключення ліній, що відходять;
включення приводів високовольтних вимикачів (вихід струму до 250А).

Запобіжники-роз'єднувачі випрямляча і батареї служать для захисту і відключення випрямляча і батареї при ремонтних роботах.
На вихідні клеми сигнального роз'єму виведена інформація про стан випрямляча для дистанційного контролю параметрів ВЗУ.
Підключення шафи ШОТ до мережі змінного струму.
Існує ШОТ в трифазному і однофазному виконанні. Який з варіантів проводиться для Замовника. визначається тех. завданням.
Шафа оперативного струму ШОТ трифазного виконання підключається до мережі змінного трифазного струму напругою 380 В, 50 Гц. Наявність нульового проводу обов'язково. Однофазний ШОТ підключається до мережі змінного однофазного струму напругою 220 В, 50 Гц.
Пристрій контролю приєднань (УКП)
Пристрій контролю приєднань поставляється в якості опції.
УКП представляє собою спеціалізований інформаційно-вимірювальний комплекс, виконаний на основі програмованого промислового контролера.
УКП здійснює поточний контроль опору ізоляції приєднань під робочою напругою. Через задані інтервали часу УКП виконує вимір опорів ізоляції полюсів шин в кожному приєднання.
Виміряні значення порівнюються з заданими уставками. При зниженні опору ізоляції нижче заданих значень формуються сигнали тривоги, які виводяться на панель оператора, а також за запитом передаються на дистанційний пульт.
УКП працює в безперервному цілодобовому режимі.
Функції УКП:

формування уставок за граничним значенням опору ізоляції;
вимір опору ізоляції полюсів шин в кожному приєднання;
сигналізація про зниження опору ізоляції ланцюгів приєднання щодо заданих уставок;
захист УКП від перевантаження при надмірно низькому опорі ізоляції (пробої) і сигналізація про це;
інформування про направлення струмів в відведених фідерах (струм втікає або струм випливає);
інформування про стан автоматичних вимикачів відхідних фідерів (включений, вимкнений, спрацював по перевантаженню);
передача інформації на пристрій контролю верхнього рівня (АСУ ТП) по каналу RS- 485;
формування дискретних сигналів типу «сухий контакт» ведення внутрішнього архіву подій;
контроль справності модуля збору інформації УКП.

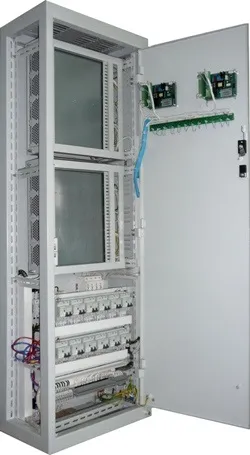

Мал. 7 ШОТ у вузькому виконанні

(Глибина шаф 350мм)

В якості опції може поставлятися ШОТ у вузькому виконанні.
Глибина шаф становить 350мм; висота - 1800 мм.
Довжина шафи ВЗУ - 600мм; довжина шафи АКБ узгоджується з Замовником.
Шафи розміщуються на підставці висотою 100мм.
