Засувка змс 65х210 від виробничого об’єднання «Нафтохімавтоматика»
Засувки ЗМС65-140, ЗМС65-210 - паралельні, повнопрохідні з однопластінчатим шибером і висувним шпинделем. Призначені для установки в якості замикаючих пристроїв на гирловому обладнанні і на трубопроводах, що транспортують газ, нафту, воду з температурою робочого середовища до + 120С.
Засувки ЗМС 65х210 (ЗМС 18001-065) - використовуються в разі, коли потрібно перекриття прохідних каналів обладнання гирла фонтанних, нафтових, газових і нагрівальних свердловин.
Деталі запірного вузла засувок ЗМС65-140, ЗМС65-210 виконуються з сталей з підвищеною зносостійкістю.
Показники призначення ЗМС 65х210
Матеріальне виконання ЗМС 65х210
- Корпус: cталь ХМ25Л ТУ4112-017-00218147-99
- Кришка: cталь 40Х ГОСТ 4543-71
- Шибер: cталь 20Х13 ГОСТ 5632-72
- Шпиндель: cталь 20Х13 ГОСТ 5632-72
- Сідло: cталь 20Х13 ГОСТ 5632-72 з кільцем із фторопласта
- Ущільнення сальника: фторопластові кільця

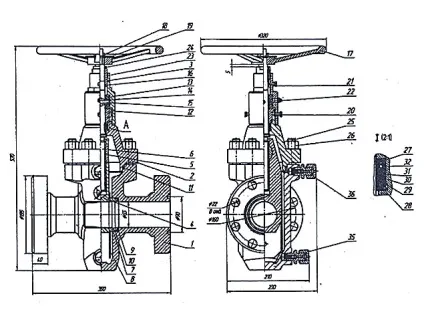

- 1. Корпус
- 2. Гайка
- 3. Кришка
- 4. Табличка
- 5. Кришка підшипника
- 6. Гвинт стопорний
- 7. Шибер
- 8. Гайка
- 9. Гайка ходова
- 10. Маслянка
- 11. Шток
- 12. Кільце
- 13. Сідло
- 14. Кільце
- 15. Пластина спрямовуюча
- 16. Шпилька
- 17. Пружина тарілчаста
- 18. Гайка
- 19. Кільце гумове
- 20. Кільце верхнє
- 21. Прокладка (ТРГ)
- 22. Кільце нижнє
- 23. Гайка нажимная
- 24. Кільце
- 25. Підшипник
- 26. Манжета вхідні
- 27. Кільце підшипника
- 28. Манжета завзята
- 29. Палець
- 30. Манжета ущільнювальна
- 31. Покажчик
- 32. Клапан мастила
- 33. Маховик
- 34. Клапан розвантаження
Засувка ЗМС є різновидом запірної арматури, яку пропонує компанія «Нафтохімавтоматика». Даний елемент активно використовується в газових і нафтових свердловинах, де він відповідає за надійне перекриття руху робочого середовища. Його основне завдання - відсікання прохідних каналів обладнання гирла свердловини.
Переваги засувок ЗМС
Сьогодні засувки ЗМС застосуються практично всіма компаніями, діяльність яких пов'язана з видобутком і транспортуванням газу, нафти. Крім того, засувки ЗМС можуть використовуватися в системах, що працюють з пластової водою, газоконденсату з механічними домішками та ін. Істотно розширює сферу застосування цієї запірної арматури можливість працювати при різних температурах. Робочий діапазон температур від -60 до +120 ° С.
Головне ж достоїнство пристрою полягає в можливості працювати з великими тисками, тому в багатьох випадках цей вид продукції від компанії «Нафтохімавтоматика» є безальтернативним. Також, незважаючи на те, що засувка 65х210 виступає найбільш затребуваною моделлю, асортимент пристроїв дуже великий і дозволяє підібрати оптимальний варіант під будь-який тип трубопроводу.
Крім вищевказаних переваг засувка ЗМС має наступні переваги:
- демократична вартість;
- невеликі розміри, мала вага;
- висока герметичність;
- простота установки і використання;
- велика частина деталей конструкції виготовлені зі спеціальної нержавіючої сталі;
- тривалий термін служби.
Особливості засувок ЗМС
ЗМС 65 210, як і інші види маслонаповнених засувок, є повнопрохідними. Іншими словами, діаметр прохідного отвору запірної арматури дорівнює діаметру трубопроводу. При цьому пристрій встановлюється тільки в положення «відкрито» або «закрито», і не може здійснювати регулювання потоку середовища.
Основним елементом конструкції виступає шибер, який безпосередньо відсікає потік робочого середовища. Матеріалом шибера є сталь 20Х13, що відрізняється своєю стійкістю до корозії і зносу. Тому, надійність шибера і всієї засувки ЗМС 65 сумнівів викликати не повинна.
Для забезпечення герметичності відсікання потоку, конструкція запірної арматури цього типу передбачає створення тиску масла на пакет ущільнень. Подібне рішення дає можливість уникнути протікання. Ще однією особливістю пристрою виступає можливість змінювати штокової ущільнення без попереднього демонтажу засувки.
