Засоби захисту від впливу електромагнітних хвиль
Основними принципами розробки засобів захисту від впливу електромагнітних хвиль при роботі високочастотних установок є: зменшення випромінювань безпосередньо від самого джерела випромінювання; екранування джерела випромінювання; екранування робочого місця; застосування засобів індивідуального захисту.
Залежно від діапазону частот, типу джерела випромінювання, його потужності і характеру роботи може бути застосований один із зазначених видів захисту або будь-яка їх комбінація.
У діапазоні високих частот для зниження напруженості електромагнітного поля на робочих місцях рекомендується застосовувати два типи захисту:
1. Роздільне екранування високочастотних елементів, що є джерелами полів на робочих місцях (конденсатор зв'язку, високочастотний трансформатор, лінії передачі високочастотної енергії і нагрівальний індуктор).
2. Повне екранування високочастотного генератора, що передбачає екранування всієї установки, крім індуктора, який разом з пультом управління виноситься на екран. Випромінюючі елементи на плавильному ділянці (лінії передачі високочастотної енергії, плавильний індуктор) екрануються окремо.
Екранування високочастотних елементів генератора здійснюється листами алюмінію або заліза товщиною не менше 0,5 мм. Екранування двухпроводной лінії, що підводить високочастотний струм до робочих контурам, має здійснюватися за допомогою металевих труб або коробів з товщиною стінок не менше 0,5 мм, або, що значно краще, заміною двухпроводной лінії передачі коаксіальним проводом.
Мал. 23. Коаксіальний провід:
1-зовнішній провід; 2 - ізолятор; 3 - внутрішній провід
Коаксіальний провід (рис. 23) являє собою металеву трубу, що виконує роль одного з проводів лінії, з розташованим всередині неї по осі проводом-другим проводом лінії. Між трубою і проводом знаходиться діелектрична середу.

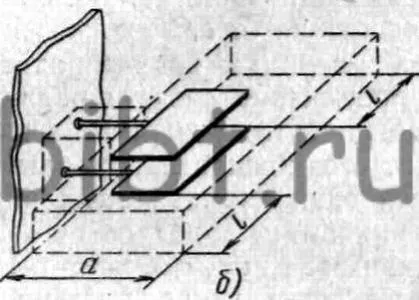

Мал. 24. Спосіб екранування. а - індуктора; б - конденсатора
Нагрівальний індуктор електротермічною установки екранують порожнистим циліндром, що прилягає патрубком до стінки екрану або кожуха установки (рис. 24, а). Циліндр виконується з листової сталі товщиною не менше 0,5 мм. Відстань між витками індуктора і стінками циліндра має бути не менше радіуса витків. Ефективність екранування, т. Е. Величина, що показує, у скільки разів інтенсивність поля на даному місці зменшилася в результаті екранування джерела випромінювання, при такому способі екранування може бути визначена за рівнянням
де Е - ефективність екранування;
е - основа натуральних логарифмів;
l - відстань по осі індуктора від його крайніх витків до циліндра;
D - діаметр циліндра.
З формули видно, що зі збільшенням відносини l / D ефективність екранування зростає.
Аналогічно викладеного екранують також робочі конденсатори електротермічних установок. Конденсатор поміщають в сталевий прямокутний порожнистий короб (рис. 24, б). Ефективність екранування коробом може бути визначена з рівняння
де l - відстань від кінців пластин конденсатора до кінців короба;
Оглядові вікна генераторів рекомендується екранувати дрібнопористої латунної сіткою. При цьому повинен бути забезпечений хороший електричний конт "кт по всьому периметру вікна.
Високочастотна установка, розташована в загальному приміщенні, екранується разом з усіма огорожами загальним кожухом. Якщо ж установка розташована в окремому приміщенні, можна екранувати всі це приміщення. При цьому панель управління установки повинна бути обов'язково винесена за межі приміщення. Кожен екран повинен бути заземлений.
В діапазоні надвисоких частот зниження щільності потоку енергії на робочих місцях до гранично допустимих величин інтенсивності опромінення може здійснюватися кількома шляхами:
1. При регулюванні, настройці і випробуванні генераторів СВЧ і передавальних пристроїв рекомендується зменшення випромінювання безпосередньо у джерела. Для цього необхідно, щоб основна потужність поглиналася в спеціальних поглиначів потужності і еквівалентах антен. Поглинання енергії відбувається в результаті її розсіювання в заполняющем поглинач речовині - графіті та його сумішах з різними наповнювачами (пісок, цемент, гума, пластмаси), порошковому залозі з бакелітом або керамікою, дереві, воді та ін.
2. Зменшення випромінювань в виробничому приміщенні може бути здійснено екрануванням джерел випромінювань. Для цих цілей застосовуються металеві суцільні або сітчасті екрани, а також екрани з поглинаючими покриттями,

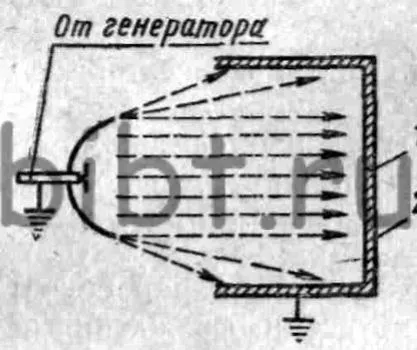

Мал. 25. незамкнутого екран з поглинає покриттям:
1 - поглинає покриття; 2 - екран
За формою екранують пристрої можуть бути різні: при наявності ненапрямлених випромінювань (випромінювання через щілини, нещільності в з'єднаннях) екранування слід виконувати у вигляді камери; при направленому випромінюванні (антенні пристрої) можливе застосування незамкнутих екранів бажано з поглинає покриттям (рис. 25), щоб працюючі не наражалися на опроміненню відбитими променями.
3. Якщо за умовами виробничого процесу зменшення випромінювань безпосередньо в випромінюють пристрої або його екранування неможливі, слід застосовувати екранування робочого місця. У деяких випадках така екранування не представляє особливих труднощів. Так, наприклад, часто в процесі випробувань випромінювального пристрою працівник повинен перебувати всередині кабіни з металевою обшивкою. Очевидно, що випромінювання можуть проникати всередину кабіни тільки через відкриті двері і частково через вікна. У цих випадках необхідно перш за все спробувати розташувати кабіну так, щоб випромінювання не проникали всередину кабіни. Якщо це неможливо, вікна слід закрити металевими сітками, а двері кабіни тримати закритими протягом періоду випромінювання.
У виробничому приміщенні, де має місце випромінювання хвиль, можуть перебувати і працівники, які не пов'язані безпосередньо з проведенням регулювання і випробувань випромінювальних пристроїв. Їх робочі місця слід захистити шляхом влаштування заземлених екранують камер або незамкнутих щитових огорож з металевих листів або сітки. Екрануючої пристрій, розташоване близько до випробувального випромінює пристрою і звернене в сторону останнього, буде відображати хвилі і порушувати процес випробування. Тому стінки камери необхідно покривати матеріалом, що поглинає енергію хвиль.
При виконанні ряду робіт з налаштування та відпрацювання СВЧ-апаратури особи, які здійснюють ці роботи, можуть короткочасно знаходитися в електромагнітних полях з інтенсивним опроміненням. Для запобігання опромінення працівників слід забезпечувати індивідуальними засобами захисту: халатами або комбінезонами з тканин, що відбивають електромагнітні хвилі, спеціальними захисними окулярами (з латунної сіткою замість стекол або зі склом, покритими найтоншої плівкою з металу), а також касками та шоломами, які не пропускають електромагнітних хвиль .
