Зарядний пристрій від батарейок своїми руками

Додати топік в обране

Для виготовлення USB зарядного пристрою нам знадобиться:
- USB-подовжувач (будь-якої довжини, навіть 5-10 см),
- картридж на 4 батарейки типу АА (купував на ринку),
- діод (узятий з дохлого блоку живлення),
- паяльник, трохи флюсу і припою (на 30 хвилин),
- мультиметр (на 30 хвилин),
- герметик або густий клей.

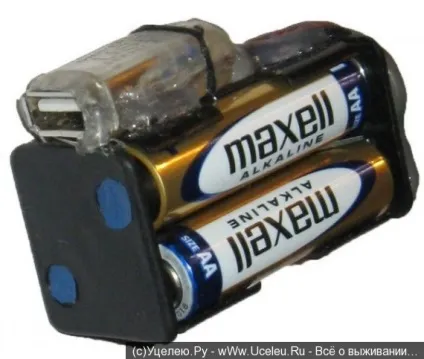

Принцип виготовлення. Від USB-подовжувача залишаємо тільки розетку з проводами. Її потрібно прикріпити (наприклад, приклеїти) до корпусу картриджа, а дроти, що йдуть від [+5 VSB] і [GND] контактів USB-розетки, припаяти до колодок [+] і [-] картриджа відповідно.

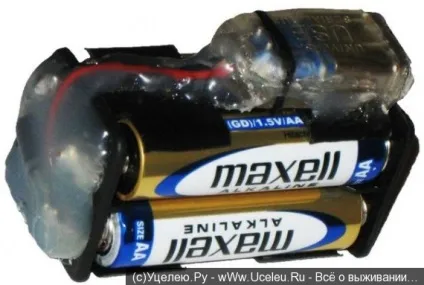

Картридж на 4 батарейки типу АА (РІС. 1)
У правильному USB- кабелі контакти [+5 VSB] і [GND] знаходяться по краях роз'єму, як зазначено на схемі. Зазвичай від контакту [+5 VSB] йде червоний провід, а від [GND] - чорний. Але для перевірки не завадить поставити відрізану вилку в комп'ютер і проміряти потенціали мультиметром. Цей варіант найнадійніший, тому що китайці іноді такого намутили ...

Нагадаю, що саморазряд Ni-MH акумуляторів становить близько 5-8% на добу. Тому їх варто використовувати в першу чергу. Батарейки не мають істотного саморазряда, а тому можуть бути використані аж до закінчення терміну придатності. Що стосується зарядки плеєрів, що мають час автономної роботи близько 5-10 годин, то Acorp, зображений на фото, успішно заряджався 5-6 разів. Перші дві зарядки до 100%. Потім трохи більше 70% ємності. І останні дві зарядки дали трохи більше 50% ємності. Оцінка якості зарядки проводилася в порівнянні з часом автономної роботи при зарядці від мережевого зарядного пристрою.
Чому друга і наступні зарядки не набирають 100% ємності? Спочатку напруга від чотирьох батарейок становить 6 Вольт (або 4.8 Вольт для Ni-MH акумуляторів). Потім напруга на картриджі падає, і зарядити Li-ion або Li-Pol акумулятор до 4200 мВ можливості вже немає. Але до тих пір, поки не скінчиться заряд акумуляторів або батарейок в картриджі, зарядка буде йти до того моменту, коли потенціали АКБ заряджається пристрої та картриджа співпадуть.

у мене щас інша біда. У будинку три девайса на мікроусб, було ж і три зарядника, один з яких з адаптером від мережі. Але діти і неуважна жонушка примудрилися зламати один з кабелів (всередині цього мікроусб штекера загнувся контакт, десь постаратися треба! А він нероз'ємний.), А той, що з адаптером, роз'ємом впав і якийсь час лежав в горщику з вмістом ... роз'єм розбірний , але закис геть, можливо, адаптера дісталося теж, хоча індикаторний світлодіод горить помаранчевим (при зарядці - червоним). Разом три ведроіда, що сідають раз на добу изза постійного використання, і всього один кабель, причому якийсь слабкий, видать система бачить по інфо-лініях пристрій і не дає потрібного струму. Бо пошкоджений кабель не мав data-ліній і зарядка йшла не в приклад спритніше.
Як думаєте, закисший роз'єм в соляній кислоті вимочити - допоможе?

WD 40 тобі в допомогу

зарядна мікросхема-це яка висмокчу з батарейок все до кінця? вампірчик?

вкрай не раджу герметик використовувати. від нього всі контакти окислюються ... перевірено. Краще термоклей використовуйте

Во! А це ідея. Спробую - спасибі камрад!

У мене ПоверБанк РВ 16000. Самсунг Галаксі Таб 8.9. Кілька разів пробував, при повній зарядці ПБ, при вимкненому планшеті за 15 годин заряджає на 35%, що замало ... При цьому ПБ витратив тільки 1/3 енергії. Від мережі заряджає за 6 годин до 100%.
