Матеріали для саморобки

Перед тим, як приступати безпосередньо до складання, потрібно підготувати основні матеріали. Скажемо чесно, простого тут не буде нічого, але якщо порівнювати з вартістю, яку доведеться викласти якщо ви бажаєте купити зарядний пристрій для акумулятора, то витрати вам здадуться зовсім несуттєвими.

Отже, щоб зібрати зарядний пристрій для автомобіля, нам потрібні такі матеріали:

1. Стеклотекстолитовую пластина.

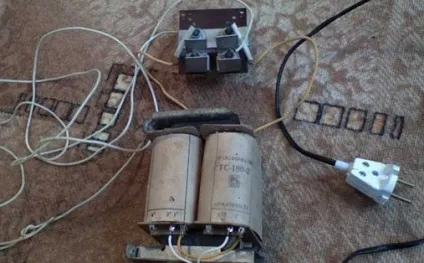

2. Силовий трансформатор, найкраще взяти зі старого телевізора, там встановлені ТС-180-2, вони оптимально підходять для такої збірки.
3. Діодні радіатори в кількості 4 штук, площа повинна складати 25 см 2.
4. 4 діода марки Д242А, якщо є під рукою інші маркування, можете використовувати і їх, але потужність не повинна бути більше 10 А.
5. Електрична вилка.
6. Запобіжники ПАР на 0.5 А і 10 А.
7. Паяльник.
8. Мідні дроти з перетином 25 мм 2 і більше.

Як тільки зібрали всі матеріали, можна переходити безпосередньо до збірки саморобної ЗУ.

Робимо зарядний пристрій для автомобіля своїми руками на 12 В

Щоб у вас вийшло нормально зробити акумулятор для автомобіля своїми руками, потрібно просто дотримуватися таку інструкцію, тоді складнощів у вас ніяких у вас виникнути не повинно. До кожного етапу проявляйте особливу увагу, адже це електрику, з ним жарти завжди закінчуються не в бік людини. У цій статті ви дізнаєтеся основні способи для виготовлення саморобного металошукача.

1. Ось так виглядає схема для зарядного пристрою АКБ, сміливо використовуйте її.

2. Беремо трансформатор від телевізора і знімаємо з нього вторинні обмотки, первинну потрібно залишити. Підключаємо їх у правильній послідовності до мережі використовуючи схему, яка представлена ​​вище. В результаті потрібно отримати 12.8 В на виході, адже напруга від вторинних обмоток рівняються 4.7 і 6.4 В.

3. Використовуючи мідний дріт, з'єднуємо трансформатори між собою.

4. Збираємо діодний міст на стеклотекстолитовую пластині.

5. Висновки на 10 і 10 підключаємо до самого діодному мосту.
6. Дотримуючись послідовність, з'єднуємо первинні обмотки трансформатора.
7. Між проводами 1 і 1 робимо перемичку.

8. До висновків 2 і 2 підключаємо мережевий шнур з вилкою.
9. До первинної ланцюга підключаємо запобіжники на 0.5 А, 10 А підключаємо до вторинної обмотці.
10. Перевіряємо, як працює саморобний зарядний пристрій для автомобільного акумулятора, для цього підключаємо лампу на 12 Вольт, вона покаже, чи є правильне напруга. Якщо вона вибухне, тоді акумулятор такого типу використовувати не можна. Цікаво буде дізнатися: міні дриль своїми руками.

Під час виготовлення не забувайте паяти всі дроти і використовувати вимірювальні прилади.

Як працювати з саморобним акумулятором

У такого пристрою є один істотний недолік - після повної зарядки АКБ, саморобний зарядний пристрій для авто не вимикається в автоматичному режимі. Так що, потрібно постійно стежити за його роботою і не забути під час вимкнути його. І найголовніше - перевіряти саморобний ЗУ «На іскру» не можна ні в якому разі, він вийде з ладу.

Основні запобіжні заходи:

1. При підключенні дотримуйтесь полярності, помилка відразу виведе з ладу зарядний пристрій. Спочатку рекомендується якось намітити дроти, щоб ви не переплутали де «+», а де «-».
2. До АКБ підключаємо тільки у вимкненому стані.
3. Мультеметр повинен показувати понад 10 В.
