Запобіжник пробивний - довідник хіміка 21
Мал. 12.5. Захисні заходи иа електрифікованих залізних до рогах при спорудженні резервуарів -Сховище з катодного захистом (зона впливу верхнього контактного проводу в проекті стандарту DIN 57115, частина I встановлена рівної 4 м нормативне значення 5 м по нормалі VDE 0115а 12 тепер не застосовується 121) / - станція катодного захисту 2 - захисне заземлення по нормалі VDE 0115, 12 3 - ізолюючий фланець і іскровий розрядник (можна не застосовувати, якщо захисне заземлення виконано з підключенням через пробивний запобіжник) 4 - наіолнітельниі штуцер S - ізолюючими ющий фланець 6 - іскровий розрядник (по АББ, 9) 7 - перемичка для зрівнювання потенціалів S - заземлення рейок S - зона впливу верхнього контактного проводу (до 4 М)
При заземленні через пробивні запобіжники згадані деталі, а також споруди, що мають катодний захист. зазвичай не мають з'єднання з заземленими рейками. Необхідно контролювати стан запобіжників. Рейки електрифікованих залізниць є зворотним проводом (проводять зворотний струм), і на них встановлюється певний потенціал по відношенню до далекої землі. Цей потенціал називають також рейковим (див. Розділ 16). При роботі станцій катодного захисту з накладенням струму від стороннього джерела рекомендується застосовувати трансформатори, що мають між первинною і вторинною обмотками ще й захисну обмотку. або ж трансформатори, обмотки яких розташовуються в окремих камерах. [C.282]
Надійна робота пробивного запобіжника можлива лише при його правильній збірці і підтримці в необхідному технічному стані. Тому ПУЕ (1-8-36) вимагають обов'язкової перевірки стану пробивних запобіжників в установках напругою до 1000 В перед введенням їх в експлуатацію. [C.96]
Захист лінійних силових трансформаторів твань ОМ і ОМС, від яких здійснюється енергопостачання станцій катодного захисту. повинна бути виконана за схемами, наведеними на рис. 51. З боку високої напруги слід встановлювати розрядник РВП-6 або РВП-10 (табл, 99), а також комбіновані запобіжники-роз'єднувачі типу ПКН на 6 (10) кв з номінальним струмом плавлення плавкою вставки, рівним 2 а. Між кожухом і вторинною обмоткою трансформатора повинен бути включений пробивний запобіжник ПП з розрядним (пробивним) напругою 700 ВЕФ. Запобіжник встановлюється на корпусі трансформатора. Кожух трансформатора і заземлення затискачі, розрядників РВП повинні приєднуватися до місцевого заземлення, опір якого в залежності від питомого опору грунту не повинна перевищувати в літній час величин. наведених нижче [c.192]
При переході напруги з вищої сторони на нижчу пробивний запобіжник виявляється під висо- [c.59]
Пробивні запобіжники з більш низькою напругою спрацьовування, наприклад 65 В, часто не забезпечують надійного відводу струмів короткого або подвійного замикання на землю, оскільки вони можуть зруйнуватися під дією теплового навантаження. Допустима струмова навантаження становить близько 7 кл (протягом 0,5 с). [C.308]
Через омічний опір 10 протікає струм силою не більше 0,2 мА. Омічним-ємнісний контур 10, 11 і включений перед ним дросель 6 призначаються для захисту діодів при пікових напружених і великих токах короткого замикання. При цьому розміри дросельної котушки вибирають з таким розрахунком, що в разі несправності падіння напруги на дроселі і групі діодів (8, 9, 10, 11) викликає спрацювання пробивного запобіжника 5. [c.310]
ЕП1-13-16. В електроустановках напругою до 1000 В з ізольованою нейтраллю періодично в процесі експлуатації. але не рідше одного разу на місяць, слід перевіряти звукову сигналізацію пристрою постійного контролю ізоляції і цілісності пробивного запобіжника. Стан пробивних запобіжників слід перевіряти також при припущенні їх спрацьовування. [C.105]
Тому систему з ізольованою нейтраллю при напрузі 660 В можна застосовувати тільки в тому випадку, якщо в ній є надійне пристрій безперервного контролю ізоляції з відключенням мережі при зниженні опору ізоляції нижче заздалегідь встановленої межі, а також за умови безперервного контролю цілісності пробивного запобіжника. [C.58]

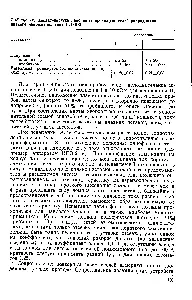

Таблиця 12. Характеристика пробивних запобіжників розрядників низької напруги типу ПП-Н / 3
Більш високоомні резистори (з опором близько 0,1 Ом) при названих великих токах короткого замикання иа землю не можуть забезпечити обмеження напруги ірікосновенія до допустимого значення. Це досягається паралельним підключенням пробивного запобіжника 5, який після спрацювання пропускає струм короткого замикання на землю і тим самим розвантажує резистор 7. [c.309]
Пробивні запобіжники застосовують для захисту мереж напругою до 1000 В з ізольованою нейтраллю від появи в них напруги понад 1000 В при пошкодженні ізоляції між обмотками вищої і нижчої напруги силових трансформаторів. Захист мереж досягається пробоєм іскрових проміжків пробивних запобіжників. Для створення точного пробивної проміжку, що забезпечує необхідну розрядну характеристику. між електродами пробивного запобіжника передбачають слюдяну прокладку певної товщини з чотирма отворами, через які відбувається розряд. [C.96]
Пікелькадміевие елементи характеризуються дуже низьким опором змінному струмі-близько 1 мОм. Ступінь зарядженості акумуляторного елемента при цьому має другорядне значення. Нікель-кадмієві елементи 14 повинні мати достатню ємність, наприклад 275 А год, і витримувати великий струм. Їх можна використовувати безпосередньо як розподільний пристрій за схемою г (см. Рис. 15.1 [5]). При полярності, паралельної станції катодного захисту. мінусова клема станції приєднується до кабельної кінцевої муфти КЕ, а плюсова - до заземлення Е. Для забезпечення нормальної роботи пробивний запобіжник 5 не включається, оскільки при його спрацьовуванні на елементі 14 відбудеться коротке замикання. яке може відразу ж викликати його руйнування. Відповідно до цим не передбачається і дросельна котушка 6. При роботах на кабелі і при відключенні станції катодного захисту включають запобіжник 5 і відключають нікелькадміевий елемент 14, наклавши закорачивается пластину (скобу) 12 і видаливши скобу 13. [c.310]
При перевірці стану пробивних запобіжників їх оглядають із зовнішнього боку. вимірюють товщину слюдяною прокладки і опір ізоляції. крім того, перевіряють розрядну характеристику випробуванням на пробій струмом промислової частоти. Напруга пробивного запобіжника повинна відповідати напрузі трансформатора. Фарфорова ізоляція повинна бути чистою, не мати відколів, тріщин і інших дефектів. Розрядні поверхні повинні бути чистими, шліфованими без слідів обробки і оплавлення. Товщина слюдяною прокладки повинна відповідати даним. наведеними в табл. 12. Опір ізоляції має бути не менше 4 мОм по відношенню до землі пробивна напруга має перебувати в межах, зазначених у табл. 12. Пробій повинен наступати при напрузі, зазначеному в табл. 12. При повторному підвищенні напруги до 75 / о від початкового пробивної пробою не повинно бути. [C.100]
ЗАХИСТ ВІД НЕБЕЗПЕКИ ПЕРЕХОДУ напруги З ВИЩОЇ СТОРОНИ НА нижчих ТА КОНТРОЛЬ ЦІЛІСНОСТІ пробивного запобіжника [c.122]
Пробивний запобіжник складається з двох металевих дисків. між якими знаходиться тонка слюдяная пластинка з чотирма отворами. Один з дисків з'єднаний з нейтраллю або фазою обмотки трансформатора з боку нижчої напруги (до 1000 В), інший диск з'єднаний, з заземлювальним пристроєм установки. [C.122]
У нормальних умовах мережу ізольована від землі. При переході напруги з вищої сторони на нижчу на диску пробивного запобіжника виникає досить високий потенціал (близько 500 В), при якому відбувається пробій повітряного зазору між дисками через отвори в слюдяною платівці. і мережу виявляється заземленою. При цьому установка автоматично відключається з боку вищої напруги або напруга нейтралі мережі з боку нижчої напруги обмежується щодо землі встановленою величиною, [c.122]
КОНТРОЛЬ ЦІЛІСНОСТІ пробивного запобіжника ЯК МІРА захисту від перенапруг [c.123]
Відповідно до ПУЕ (1-7-22) мережі напругою до 1000 В с- ізольованою нейтраллю, пов'язані через трансформатори з мережами напругою вище 1000 В, повинні бути захищені від небезпеки, що виникає при пошкодженні ізоляції між обмотками з боку вищої і нижчої напруги, пробивним запобіжником, встановленим в нейтралі або фазі на стороні нижчої напруги. Цими ж правилами (1-7-21) встановлено необхідність контролю цілісності пробивних запобіжників для мереж напругою до 1000 Б з ізольованою нейтралью.- [c.123]
Пробій пробивного запобіжника досить часте явище. Перехід напруги з вищої сторони на нижчу з одночасним пробоєм може відбуватися на висновках трансформатора, а також при попаданні перерваного дроти повітряної лінії високої напруги на лінію низької напруги. Часто пробої викликаються грозовими розрядами. Крім того, неякісне виготовлення запобіжників, забруднення розрядного проміжку і інші явища. які пов'язані з виникненням аварійних режимів, також можуть привести до пробоїв. [C.124]
В трифазного чьотирьох системі (див. Рис. 7) нейтраль вторинної обмотки трансформатора наглухо заземлена, а в системах з незаземленої нейтраллю (див. Рис. 8) вона з'єднана з пробивним запобіжником (ПП), інший кінець якого наглухо заземлений. [C.27]
З точки зору безпеки мережі з глухозаземленою нейтраллю НЕ болеё небезпечні, ніж мережі з ізольованою нейтраллю, ємнісний характер яких по суті зводить нанівець відомі переваги цих мереж. Більш того, застосування ізольованої нейтрали при частому пробої пробивних запобіжників ставить цю систему в незрівнянно гірше становище. [C.59]
Для обмеження сили струму пробою вводять додатковий опір 5 кОм для виконання I і 10 кОм для виконання II, Випробувальна напруга плавно підвищують до настання пробою, потім знижують до нуля, після jiero вдруге підвищують до напруги, рівного 75% від пробивної, і знову знижують до нуля. При складанні карти необхідно ознайомитися з виконавчої схемою силової мережі. на якій дано потужності, струми споживачів і розрахункові величини плавких вставок, запобіжників і уставок автоматів. [C.101]
Однією з небезпечних ситуацій є перехід напруги з вищої сторони на нижчу. Такі стани можуть виникнути при пошкодженні ізоляції в обмотках трансформатора. замиканні на виводах, обриві і падінні проводів і дуже часто при внутрішніх перенапруженнях. Перехід напруги з вищої сторони в розподільну мережу може викликати в останній вибухи, пожежі, руйнування електрообладнання та нещасні випадки. Захист від небезпеки переходу напруги з вищої сторони (> 1000 В) на нижчу (до 1000 В) здійснюється заземленням нейтралі або фази мережі нижчої напруги. Це заземлення струмоведучих частин є робочим заземленням. Якщо мережа трехпроводная. то нейтраль з'єднують із землею через пробивний запобіжник якщо ж мережа чотирипровідна, то нейтраль трансформатора соедіняетЬя з землею наглухо. [C.122]
Правила технічної експлуатації електроустановок споживачів і Правила техніки безпеки при експлуатації електроустановок споживачів передбачають перевірку стану пробивних запобіжників в установках нарряженіем до 1000 В при капітальному ремонті. поточному ремонті (не рідше одного разу на рік) і у вибухонебезпечних установках (не рідше одного разу на місяць), а також при припущенні про їх спрацьовуванні. Нам видається, що ці вимоги є неповними, так як контроль стану пробивних запобіжників повинен бути безперервним. [C.123]
Слід зазначити, що в практиці експлуатації спостерігається частий пробою пробивних запобіжників, викликаний в основному внутрішніми перенапруженнями. Пробій може тривалий час залишатися непоміченим і мережа буде працювати в полуава-рійное режимі, що може -прівесті до небажаних наслідків. Якщо пробою запобіжника залишиться непоміченим (зварені електроди і пошкоджена слюдяная прокладка), то мережа буде працювати в режимі з глухозаземленою нейтраллю без металевої зв'язку корпусів електрообладнання з нейтраллю трансформатора. В цьому випадку при однофазних коротких замикань мережа не буде відключатися захистом, і випадковий дотик людини до однієї з фаз призведе до утворення ланцюга [c.123]
Результати обстеження 13 підстанцій в системі Лененерго показали, що на одинадцяти з них нейтраль була заземлена через пошкоджений пробивний запобіжник і тільки на двох підстанціях нейтраль виявилася ізольованою досить добре [23]. У Москві було обстежено 33 підприємства, на яких встановлено 160 силових трансформаторів з пробивним запобіжниками. Щорічно з ладу виходять 52-53 запобіжника, т. Е. Приблизно на одному з трьох трансформаторів щорічно відбувається пробій одного запобіжника. При цьому на кожні 15 випадків пробою запобіжників доводиться в середньому два випадки пробою з подальшим розривом ланцюга, викликаним перегоранням провідників, підключених до запобіжника, або зникненням перенапруги (т. Е. Відновленням іскрового проміжку). Як показали результати обстеження. 10% випадків спрацювання запобіжників доводиться на періоди після візуальних оглядів, проведених один раз на місяць 3% -на періоди порушення нормального режиму роботи мережі 60% - на періоди поточних ремонтів, що проводяться один раз на рік, причому з 60% спрацьовувань одна третина сопровождалась- миттєвим пробоєм з подальшим відновленням повітряного проміжку запобіжника. Можна вважати. що близько 40% випадків пробою запобіжників протягом півроку залишалися непоміченими. У цей період мережа працювала в режимі з глухозаземленою нейтраллю без металевої зв'язку корпусів електрооборудоваййя з нейтраллю, т. Е. В режимі, який з повною підставою можна назвати полуава-рійное. [C.124]
