Заміна задніх гальмівних колодок Хендай акцент

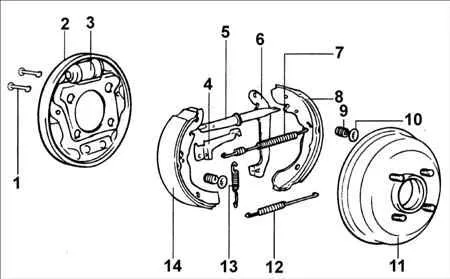

Схема гальмівних колодок на задніх барабанних гальмах Хендай Акцент: 1 - стійка підтримки гальмівних колодок; 2 - гальмівний щит; 3 - робочий гальмівний циліндр; 4 - клямка важеля; 5 - розтискних планка; 6 - важіль стоянкового гальма; 7 - верхня поворотна пружина; 8 - задня гальмівна колодка; 9 - пружина; 10 - затискач; 11 - гальмівний барабан; 12 - нижня поворотна пружина; 13 - пружина регулятора; 14 - передня гальмівна колодка.

Як поміняти задні гальмівні колодки на Хендай Акцент

Зніміть колесо і гальмівний барабан

Зніміть затискач підтримки гальмівної колодки, пружину автоматичного регулятора і важіль регулятора, потім притисніть задні барабанні колодки і зніміть регулятор колодок

Зніміть гальмівні колодки разом з поворотними пружинами. Виміряйте внутрішній діаметр гальмівного барабана. Індикатором годинникового типу перевірте биття гальмівного барабана. Замініть гальмівний барабан, якщо внутрішній діаметр барабана перевищує гранично допустиме значення. Максимальний діаметр: 200 мм і биття гальмівного барабана: 0,015 мм

Виміряйте товщину накладок задніх гальмівних колодок. Замініть всі гальмівні колодки на одній осі автомобіля, навіть якщо тільки одна колодка має товщину, меншу гранично допустимої. Мінімально допустима товщина: 1,0 мм. Перевірте накладки гальмівних колодок на відсутність забруднень маслом або мастильними матеріалами, зносу і тріщин. Огляньте робочі гальмівні циліндри на відсутність витоків гальмівної рідини. Огляньте гальмівний щит на відсутність зносу або пошкоджень

Перевірте рівномірність прилягання гальмівної колодки до гальмівного барабану Хендай Акцент

Установка задніх колодок Хендай Акцент

Мастилом змастіть наступні точки контакту гальмівних колодок: a. точки контакту гальмівних колодок з гальмівним щитом; b. точки контакту гальмівних колодок з опорною плитою. Рекомендований мастильний матеріал: SAE J310, NLGI №2

Встановіть стійку підтримки гальмівної колодки

Встановіть пружини на гальмівні колодки

Після установки гальмівного барабана кілька разів затягніть важіль стоянкового гальма. Заміна та перевірка зносу задніх гальмівних колодок Хендай Акцент завершена.
