Краб - кронштейн, що кріпить розтяжку автомобільної підвіски

Поширеною проблемою «дев'яток» є руйнування кронштейна, що кріпить розтяжку передньої підвіски машини, яка розташовується під переднім бампером. Заміна краба ваз 2109 потрібна в разі його руйнування, при випадковому наскоку на високий камінь, або бордюр, а так же тріщин через «втоми» металу.
Він виконаний з досить крихкого алюмінієвого сплаву силуміну, який при ударах легко руйнується. Коли руйнується «краб» необхідно замінити краб ваз 2109, так як передній кінець важеля позбавляється кріплення, вільно повисає в повітрі, і більш не утримує переднє колесо машини в потрібному положенні.

Чим це загрожує

Внаслідок поломки колесо починає йти назад або вперед. Подальше використання автомобіля просто неможливо.
Якщо це відбувається далеко від населених пунктів залишається викликати евакуатор. Найбільш часто трапляються два варіанти поломки - повне руйнування або відрив одного болта, спільно з гайкою, причому у останніх двох гайок зривається різьба.
Так само є два способи розібратися з такою поломкою: виконати всю процедуру ремонту своїми руками або звернутися за допомогою в спеціалізовану автомобільну майстерню.

Інструменти

Раз вже беремося вирішувати проблему самостійно, підбираємо потрібний інструмент:

Рідкий ключ (він же WD-40)
Ключі рожково накидні «24» і «17» (краще головки з воротком)
Труба для посилення
Готуйтеся до того, що може стати в нагоді болгарка і зварювання

Приступаємо до роботи

Кронштейн розтяжки стали називати «крабом» за чотири наявні отвори під болти, що додають йому деяку схожість з клешнею. Визначити поломку краба, можна по характерному «тріску» який з'являється в передній частині вашого автомобіля.
Подивитися на його стан, і визначити масштаб руйнування, можна навіть не піднімаючи автомобіль.
Вибираємо перше рішення - заміна крабів на ваз 2109 самостійно, це набагато дешевше і не представляє особливих складнощів:

Попередньо набуваємо нового краба і набір болтів до нього, на старих різьблення може бути зірвана
Спочатку закочує машину на яму або естакаду
Потім автомобіль необхідно поставити на «ручник» (гальмо стоянки) і підперти задні колеса «черевиками» (або дерев'яними брусками, щоб не покотився)
Домкратом піднімаємо передню частину машини
Знімаємо захист знизу і бампер
Під час виконання робіт треба зняти розтяжку, якщо не знімати, тоді треба зробити так, щоб вона вам не заважала

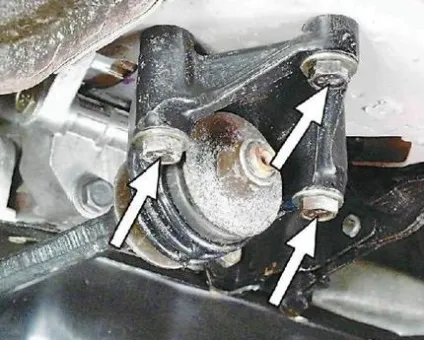

Болти, що кріплять краб до майданчика

Спочатку відкручуємо залишилися болти кріплення, якщо вони не повилазили з «краба» при ударі машини
По черзі знімаємо прокладочні шайби
Рекомендуємо відразу перерахувати кількість знятих шайб, які витягли з кожного отвори, запам'ятати черговість їх установки
Прикручуючи новий «краб», спочатку не забуваємо підкласти все зняті регулювальні шайби на їх місця, встановлюються шайби у зворотній черговості
Потім вкручувати болти краба ваз 2109, що кріплять кронштейн розтяжки на місце
Затягуємо їх із зусиллям, але без фанатизму, щоб не зірвати
На цьому для ваз 2109 заміна краба завершена, однак не завжди, виходить, настільки легко звільнитися
Буває, що заодно з кронштейном розтяжки ламається і майданчик

купуємо запчастини

Коли, відкрутивши кронштейн, ви виявляєте, що на майданчику утворилася тріщина, не поспішайте з заміною майданчики, тріщину можна заварити.
Іноді, однак, виявляється необхідність заміни не тільки кронштейна, болти на краб ваз 2109 і майданчик, до якої він кріпився теж постраждали (а буває, що обидві площадки або обидва кронштейна і лівий і правий):

Тоді в автомобільному магазині купуємо посилену пластину, до якої приварені гайки для прикріплення «краба»
При виборі особливу увагу слід звернути на якість приварених гайок, так як від цього залежить ваша безпека при русі автомобіля
Якщо вибору особливого немає, а гайки були приварені до планки однією точкою зварювання (ну або двома), тоді необхідно самому самостійно проварити все гайки по колу, щоб таким чином посилити кріплення їх з пластиною
Болти на краби ваз 2109 однозначно купуйте нові, щоб мікротріщини або інші дефекти не спливли згодом
Вибираючи кронштейни тяги, вам варто уважно вибирати не тільки матеріал, з якого він виконаний, але не забувайте про товщину
Кращим варіантом для установки буде кронштейн з силуміну, що має максимальну товщину ребер
Так як він міцніше заводського, однак, не зашкодить «телевізору» чи розпірці при сильному ударі
Чавунний кронштейн міцніше силумінового, однак, чавун теж крихкий і при ударах тріскається, до того ж він як раз може нашкодити розпірці і «телевізору» в цьому питанні інструкція за вас не вирішує
Варто звернути особливу увагу на міцність гумової подушки і обойми її - чим потужніший вони, тим довше пропрацює деталь
Рекомендуємо вибирати краб, який має подушку з поліуретану
Не варто брати недорогий (низька ціна насторожує), або без упаковки, нагадуємо про можливі підробки!
І не забудьте, що є кронштейни і майданчики праві, а є ліві, при заміні це має величезне значення

заміна майданчиків

Якщо заварювати майданчик не має сенсу (зірвана різьба гайки або сама гайка, зламаний болт кріплення краба ваз 2109), тому тут потрібна буде болгарка і зварювання.

Порада: Приступаючи заміні майданчики, неодмінно закрийте радіатор, а в разі якщо зварювання виробляється з боку пасажирського сидіння, то генератор теж закрийте від попадання іскор. Не треба їх знімати це додаткова і не потрібна трата часу і грошей (якщо ремонт виконується на СТО).

Переходимо до дій:

Прикладіть пластину, і розмітьте місця майбутніх відрізів
Скориставшись болгаркою, видаліть стару площадку, іржавий метал і зачистите місця навколо зрізів, при зварюванні важливо, щоб метал був чистий
Перед виконанням зварювальних робіт, вам необхідно зняти обидві клеми з акумулятора
Міцно приварюють пластину
Тут важлива якість швів, воно повинно бути хорошим, так як деталь працює в умовах підвищених навантажень, тому є сенс довірити цю роботу досвідченому зварнику

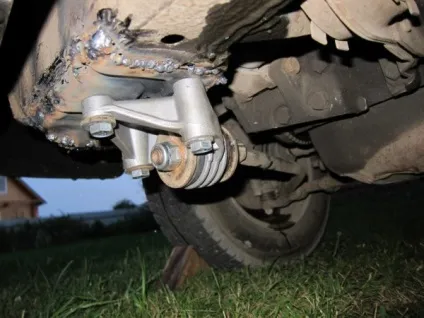

Кронштейн прикручений до перевареної майданчику, правда якість швів залишає бажати кращого, і зачистити їх явно полінувалися

Щоб ваш автомобіль не виглядав як на фото, по завершенні зварювальних робіт слід зачистити шви і для підвищення захисту від іржі намазати поверхні анти іржею (наприклад «Тамак») і покрити грунтом
Приєднайте розтяжку (якщо ви її знімали), прикрутіть кронштейн на місце, затягнувши кожен болт краба ваз 2109 (знову ж акуратно, не зірвіть болти) Потім прикріпіть бампер (см.Снімаем передній бампер ваз) і нижню захист
Надалі, при експлуатації автомобіля, рекомендується перевіряти кронштейни після кожного сильного удару.
Рекомендується не їздити з розбитим (розколотим, тріснутим) «крабом» без крайньої необхідності (це небезпечно для здоров'я і життя оточуючих людей і для вас теж) Вчасно виявлені несправні (пошкоджені, тріснуті) «краби» слід неодмінно і в найкоротші терміни замінити на нові
Цей захід допоможе заощадити ваші гроші, а також здоров'я і життя
