Загвинчування гвинтових паль вручну - свій будинок мрії
Пальово-гвинтові фундаменти досить тривалий час використовувалися військовими будівельниками для створення в найкоротші терміни споруд в будь-якій місцевості. Широке поширення в цивільному будівництві це інженерно-технічне рішення отримало при вдосконаленні технології і матеріалів. При влаштуванні такого фундаменту своїми руками центральне місце займає питання дотримання технології загвинчування гвинтових паль.
Пальово-гвинтовий фундамент: переваги і недоліки
Спорудження фундаменту за допомогою паль є цікаве, а в деяких випадках, єдине технічне рішення. Конструкція такого фундаменту має ряд переваг:
- Характеристики міцності знаходяться на рівні споруд з цегли або залізобетону.
- Вартість будівництва такого підстави нижче в порівнянні з іншими варіантами фундаментів, так як монтаж паль не вимагає трудомістких земляних робіт з використанням спеціальної техніки. Пристрій пальового фундаменту не пов'язане з необхідністю збирання сміття на будівельному майданчику. Висока швидкість будівництва фундаменту і мінімальна потреба в робочій силі також призводять до зниження кошторисної вартості робіт.
- При веденні будівництва на слабкому або схилом до сдимистості грунті ця конструкція фундаменту незамінна.
- Можливість зведення будинків в складних умовах.
- Виробництво робіт можливо цілий рік. Вони можуть тривати після спорудження фундаменту безупинно, так як палі не схильні до усадки.
- Несуча здатність конструкції знаходиться на високому рівні, причому в процесі вгвинчування паль відбувається ущільнення грунту. Конструкція лопастей дозволяє рівномірно розподіляти навантаження і перешкоджає пученію грунту при його промерзанні.
- У разі дотримання технології установки фундамент може прослужити близько ста років.
Слід зазначити, що гвинтові палі мають один недолік - це матеріал, з якого виготовляються палі. У зв'язку з тим, що вони виробляються з металу, існує велика небезпека виникнення корозійних процесів. Тому слід уважно поставитися до якості паль.
Інший недолік пальового фундаменту: при наявності прошарків твердого вапняку, в кам'янистому або скельному грунті будівельні роботи невозможни.Также можна влаштувати підвальне приміщення в будинку з таким фундаментом. Якщо передбачити наявність підвалу, то витрати будуть дорівнюють вартості спорудження фундаменту стрічкового типу.
Вимоги, що пред'являються до паль
При виборі паль важливо розуміти, які вимоги до них пред'являються:
- виробництво паль вимагає тільки застосування нових труб;
- стовбур палі повинен бути безшовним;
- товщина лопатей повинна складати мінімум 5 мм, а діаметр лопаті - не менше 300 мм;
- не допускаються дефекти на звареному шві, що з'єднує тіло палі і лопаті;
- в технологічний процес виробництва паль повинна включатися піскоструминна обробка перед покриттям антикорозійним складом, що сприяє надійному зчепленню лопаті і грунту.
Залежно від технології виробництва палі бувають литі, комбіновані і зварні.
Литі. Для виливки наконечників використовуються точні моделі. Литі лопаті надійні в експлуатації.
Комбіновані. Вони складаються з лопаті і конуса. Наконечник витримує навантаження до 50 т.
Зварні. Конструкція являє собою металеву трубу, кінець якої загострений. До неї приварюються лопаті. Плазмова різка заготовок забезпечує високу точність вироби і підвищує його якість.
дослідження грунту
При будівництві пальового фундаменту слід враховувати обмеження по грунту. Тому рекомендують провести діагностичні роботи на ділянці з метою визначення характеристик грунту.
Крім існуючих обмежень, не виключається виникнення перешкод при закручуванні паль. Це може привести до виходу палі з лінії. Певний ризик неминучий, але ситуацію можна виправити. При виході палі із загального ладу використовують оголовок, який дозволяє здійснити часткове вирівнювання лінії.
При наявності скельного грунту або виявленні великої кількості каменів на різних горизонтах необхідно відмовитися від будівництва фундаменту палі. При відносно невеликому числі каменів і неглибокому їх розташуванні ведення будівельних робіт допускається.
Для визначення характеристик грунту на ділянці рекомендується провести геологічні вишукування своїми силами. Вони полягають в пробному бурінні, в результаті якого, крім з'ясування характеру грунту.
Початок робіт наосліп може привести до зайвих витрат праці і часу. У разі невдачі, зростає витрата паль.
При наявності сумнівів, бажано звернутися в спеціалізовану лабораторію для уточнення даних.
Технологія загвинчування паль
вибираємо інструменти
Важливий етап при закручуванні гвинтових паль вручну - вибір інструменту. Це дозволить спростити проведення робіт і скоротити витрати часу. Будуть потрібні:
- лопата, буде потрібно для розрівнювання поверхні землі в точці установки палі;
- схил, для контролю вертикальності паль;
- будівельний рівень, для виставлення оцінок в горизонтальній площині;
- рулетка, для проведення замірів;
- молоток чи мала кувалда;
- дві труби і лом, для використання в якості важелів;
- мотузка або шпагат, для розмітки;
- кутова шлифмашинка, оснащена дисками, для підрізування паль;
- інші інструменти, які є в господарстві.
Розмітка пальового поля
Попередній етап перед проведенням розмітки пальового фундаменту полягає в розрахунку числа опор.
Технічно грамотна розстановка паль забезпечить надійність і довговічність будівлі в цілому. При проведенні розрахунків дотримуються наступних загальних принципів:
- при спорудженні легких конструкцій не слід збільшувати інтервал між палями більше 3-3,5 м;
- для більш важких конструкцій опори розташовують на відстані менше 3 м, а при наявності вітрового навантаження - до 2,5 м;
- при будівництві каркасних споруд або зрубів можливий монтаж паль з інтервалом в 3 м;
- в разі блочного будівництва відстань між опорами не повинна перевищувати 2 м.

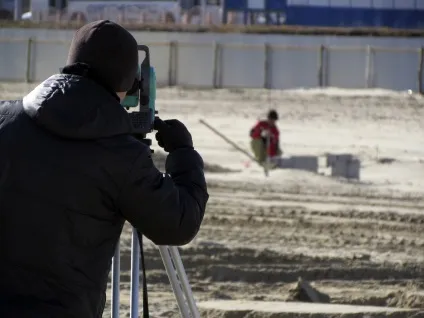

Реалізація розрахунків на будівельному майданчику, тобто розмітка, повинна відбуватися з особливою ретельністю. Для цього потрібно визначити базис, який буде служити точної відліку.
Вибирається будь-яка сторона фундаменту і проводиться ідеально рівна лінія (паралельно дорозі або забору).
Далі на відстані, яке залежить від особливостей конструкції споруди натягується шпагат між вбитими прутами (кілочками). При цьому лінія розмітки має довжину трохи більше, ніж розмір фундаменту. В результаті при перетині ліній габарити будуть більше, ніж потрібно. Така особливість дозволить уникнути перешкод, створюваних прутами, і полегшить контроль правильності вгвинчування паль.
Способи установки паль
Загвинчування гвинтових паль може здійснюватися вручну або бути механізовано. Застосування механізації необхідно, якщо діаметр паль перевищує 108 мм. Збільшення маси робить ручну працю непродуктивною і істотно зростає ризик відхилення від вертикалі.
При проведенні будівельних робіт в складному грунті без спеціальної техніки і застосування напрямних не обійтися. Змонтувати палі в межах допустимого відхилення від вертикального положення (воно становить 2 °) практично неможливо.
Будівництво великих об'єктів проводиться тільки спеціальною технікою, робота якої підпорядкована бортовому комп'ютеру.
Зростання габаритів паль - тільки одна з причин необхідності механізації процесу вкручування. Інша полягає в тому, що можливе виникнення перешкод при проходженні грунту.
В ході виконання робіт можливе виявлення дефектів паль, що призводить до погіршення надійності фундаменту. Найчастіше, виробничий брак спостерігається в місці з'єднання лопаті з трубою, тобто через низьку якість зварного шва.
Загвинчування гвинтових паль вручну
Відповідно до розміткою пальового поля копають лунки. Для цього використовується лопата або бур. Лунки грають роль напрямних, тому немає необхідності заглиблюватися більш ніж на 400 мм.
Як орієнтири для всієї споруди першими монтуються кутові палі. Вони вставляються в лунки і присипаються грунтом, який трамбують після закінчення робіт.
Ця стадія відповідальна і вимагає надання сваям строго вертикального положення. Перед початком процесу загвинчування паль, підготовлені важелі вставляють в спеціальні отвори в ній. Для виконання цієї роботи достатньо двох осіб. Наявність навичок скоротить час на закручування до 15-20 хвилин.
Процес вгвинчування триває до того моменту, коли буде досягнута лопатями глибина, що перевищує рівень промерзання. На всій його довжині ведеться постійний контроль над перпендикулярністю положення палі.
При виникненні перешкоди на шляху опори, слід збільшити зусилля. Якщо заглиблення досягло глибини одного метра, допускається не вживати ніяких дій і залишити все як є. При меншій глибині слід перенести точку вгвинчування. У критичних випадках відбувається перенесення всього фундаменту.
При досягненні необхідної глибини трубу обрізають за допомогою болгарки на необхідній відстані. Для заливки стовбура використовується бетон марки М300. Цей процес відбувається до заповнення всієї довжини труби.
При спорудженні підстави під тимчасове будова заливку не виробляють.
Далі йде прив'язка оголовка до стовбура і антикорозійна обробка поверхні і швів.
Установка загального каркаса
Для рівномірного розподілу навантажень споруджується ростверк. Він являє собою конструкцію, яка об'єднує палі.
Загальний каркас збирається методом, який залежить від використовуваного матеріалу. На конструктивне рішення ростверку впливає тип споруди і величина навантаження на фундамент.
Для виготовлення каркаса може бути використаний:
- сталевий прокат;
- дерев'яний брус;
- бетон або залізобетон.
Ростверк з металу має велику жорсткість і міцність. Однак при зведенні будинку з дерева краще використовувати брус. В ході його монтажу необхідно підкладати гідроізоляцію між палею і брусом.
Ростверку з дерева збирають болтами, шурупами або кронштейнами. Металева конструкція монтується за допомогою зварювання або різьбовими з'єднаннями.
Пристрій бетонного ростверку відбувається по всій площі фундаменту, яка заповнюється розчином.
Такий каркас прийнятний при будівництві будь-яких споруд з будь-якими розмірами.
Таким чином, розуміння сфери застосування свайно-гвинтового фундаменту і його основних характеристик дозволить не допустити помилок при будівництві.
