Загальні відомості про рельєф
З усіх природних умов рельєф є найбільш характерним і визначальним стан поверхні міських територій. Рішення багатьох питань інженерної підготовки вимагає попереднього вивчення природного рельєфу і його пристосування до вимог будівництва. Рельєф місцевості зображують на плані місцевості умовними лініями - горизонталями, які з'єднують на кресленні точки рівних висот (рис. 1). Крок горизонталей характеризує різницю висотних відміток між сусідніми горизонталями і називається перетином рельєфу. На плані місцевості існуючу поверхню позначають існуючими (чорними) горизонталями, а проектну - проектними (червоними) горизонталями.

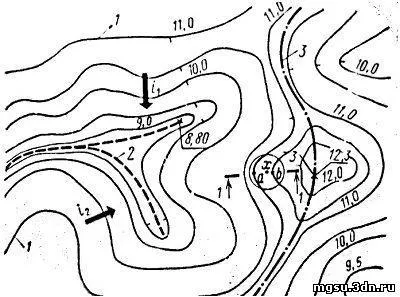

1 - Горизонталі; 2 - тальвег; 3 - сідловина
Взаємне розташування існуючих і проектних горизонталей визначає ухили поверхні і особливості форм рельєфу, вододільні лінії і найбільш низькі місця, де концентрується поверхневий стік. Ухил місцевості - i - висловлюють в проміле (10/00 = 0,001) або відсотках (1% = 0,01). Його розраховують між двома фіксованими точками, за висловом: i = Δh / l де Δh - перепад відміток між розглянутими точками, м; l - відстань між розглянутими точками, м. При визначенні ухилу між двома точками, що не перебувають на горизонталях, їх позначки обчислюють інтерполяцією. За основу беруть позначки двох горизонталей, між якими лежить точка. Тоді відмітка НХ (рис. 2) буде дорівнює: НХ = НА + h1.
За складністю і особливостям освоєння, рельєф, для різних видів будівництва, класифікують по сприятливості (табл.1).

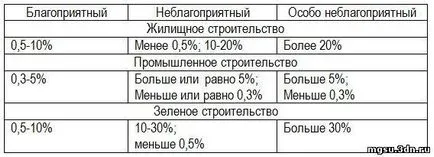

Градація територій по сприятливості
Методи проектування вертикального планування
Вертикальне планування території можна виконувати різними методами. Вибір методу вертикального планування залежить від особливостей існуючого рельєфу і стадій розробки проекту. У практиці застосовують методи проектних (червоних) відміток, проектних профілів, проектних (червоних) горизонталей і ін. Їх використовують як самостійно, так і в поєднанні один з одним (комбінований метод). Метод проектних (червоних) відміток. Застосовується на попередніх етапах проектування, коли визначають принципове висотне рішення вуличної мережі, а також при детальній вертикального планування. Цей метод дає можливість визначити перевищення, ухил, висотне положення проектованого рельєфу. Практично, метод проектних відміток використовується при проектуванні схем вертикального планування в проектно-планувальних роботах по генеральному плану міста або за проектом детального планування і забудови району міста.
Проектування схеми вертикального планування

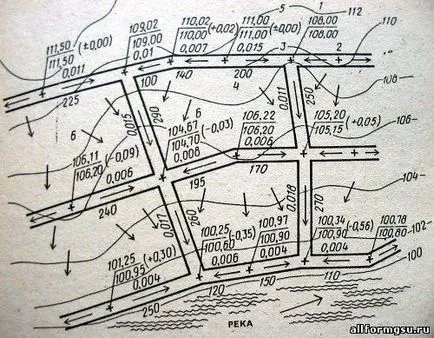

Процес проектування схеми вертикального планування складається з двох послідовних етапів. На першому попередньому етапі ретельно вивчаються рельєф місцевості і матеріали інженерних вишукувань. На другому етапі розробляється остаточна схема вертикального планування. При розробці схеми вертикального планування необхідно уникати утворення знижених місць на перехрестях і по трасі вулиць, т. Е. Безстічних ділянок, куди спрямовані ухили по вулицях і де, відповідно, будуть збиратися поверхневі води. На схемі вертикального планування на перехрестях, в місцях перетину осей вулиць і в точках зміни ухилу наносять існуючі (чорні) і проектовані (червоні) позначки, а також робочі позначки зі своїм знаком (різниця між червоною і чорною ознакою); стрілкою показують напрямок поздовжнього ухилу вулиці від більш високих відміток до знижених, над стрілкою відзначають поздовжній ухил, під нею - відстань між точками, що обмежують ділянку вулиці з цим ухилом. Проектні поздовжні ухили бажано не змінювати на невеликих по довжині ділянках, так як переломи поздовжнього профілю (відрізки з різним ухилом) сполучаються вертикальними опуклими або увігнутими кривими, що мають певні найменші допустимі радіуси. Приклад побудови схеми вертикального планування методом проектних відміток, представлений на рис. 3.
Метод профілів. Проектування вертикального планування за методом профілів полягає в проведенні послідовних операцій: розбивці сітки профілів на плані проектованої території, складанні профілів по обох напрямках сітки, проектування профілів в їх взаємної ув'язці в місцях перетину, підрахунку обсягу земляних робіт (виїмок і насипів). Метод профілів досить трудомісткий, так як проектується одночасно велика кількість профілів значної протяжності. Особливу складність викликає ув'язка проектних відміток в точках перетину профілів. Помилки в неузгодженості ухилів по сусідніх профілів, відступ від намічених або заданих форм поверхні завжди важко виправити і вимагають іноді перерахунку багатьох профілів. Окремим випадком вертикального планування методом профілів є проектування міських вулиць і доріг, при якому метод профілів є найбільш зручним і наочним. Поздовжній профіль, при проектуванні магістралей і доріг, проходить по осі вулиці, а поперечні профілі складаються на кожному пікеті. Метод проектних (червоних) горизонталей. Цей метод широко використовують при розробці проектів вертикального планування території мікрорайонів, зелених масивів, транспортних шляхів. Метод проектних горизонталей досить наочний і дозволяє визначити не тільки проектні відмітки будь-якої точки території, а й робочі позначки, а отже, ділянки зрізання і підсипання грунту. Побудова горизонталей починають з вулиць і проїздів, а потім пов'язують з ними проектні горизонталі прилеглої забудованої території. Червоні горизонталі, на відміну від горизонталей існуючого рельєфу, показують проектований рельєф території, тобто поверхню, перетворену в цілях планування, забудови та благоустрою. Проектні горизонталі зазвичай показуються на кресленнях червоним кольором, звідки і отримали свою назву «червоних горизонталей», на відміну від «чорних горизонталей», що визначають існуючий рельєф території. Червоні горизонталі проектуються перетинами через 0.1, 0.2 або 0.5 м, які називаються кроком горизонталей. При проектуванні враховуються елементарні правила зображення рельєфу в горизонталях: в межах плану території горизонталі не повинні змінювати прийнятого перерізу; однойменні горизонталі не перетинаються (виключаючи перетину місцевості прямовисній стінкою); шириною не обриваються в межах плану. Розробляючи проект вертикального планування в проектних горизонталях, слід мати на увазі, що для зменшення обсягів земляних робіт червоні горизонталі повинні розташовуватися якомога ближче до чорних, які мають таку ж позначку. Збіг їх показує, що в даному місці не потрібна ні підсипка, ні зрізка ґрунту. Горизонталі показуються на плані суцільними лініями. Для кращого сприйняття рельєфу цілі горизонталі показуються більш потовщеними.
