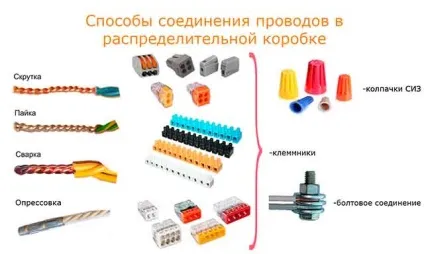

З’єднання проводів в розподільній коробці Клемники, зажимами і скручуванням
Пайка і зварювання проводів
Сучасні вимоги, викладені в нормативних документах (ПУЕ), забороняють зрощування електропроводки шляхом звичайної скрутки незалежно від способу ізоляції. Але якщо скорочення жили пропаять або зварити, то контакт вийде надійним і буде відповідати всім правилам.
Давайте розглянемо, як з'єднувати струмонесучі частини кабелів в розподільній коробці за допомогою розпаювання:
- Зніміть ізоляцію з проводів на відстані приблизно 3 см і зачистите їх дрібним наждачним папером.
- Щільно скрутіть жили між собою пассатижами.
- Використовуючи каніфоль і припій (підійде марка ПОС 61), ретельно залудити з'єднання таким чином, щоб розплавлене олово затекло в простір між дротами.
- Заізоліруйте стик термоусадочної трубкою або замотайте клейкою стрічкою.
Примітка. Припаяти мідь не складе труднощів, а ось окислів алюміній іноді доводиться обробляти кислотою.
З'єднання проводів зварюванням виконується в такому ж порядку, тільки замість паяльника використовується апарат з вугільним електродом. У ньому зроблено спеціальне поглиблення, куди насипається флюс, після чого пристрій включається в мережу, а електрод притискається до скрутці, поки не утвориться наплив у вигляді маленького кульки.
Перевага даного методу полягає в довговічності стику і можливості підключати в распаєчної коробці дроти різного перетину, в тому числі багатожильні. Завдяки надійності з'єднання успішно застосовується в силових лініях з різним навантаженням, але має деякі мінуси:
- не можна паяти або зварювати мідні провідники з алюмінієвими;
- дане підключення є нерознімним і в разі переробки за новою схемою контактують ділянки доводиться відкушувати.
Расключеніе методом опресування

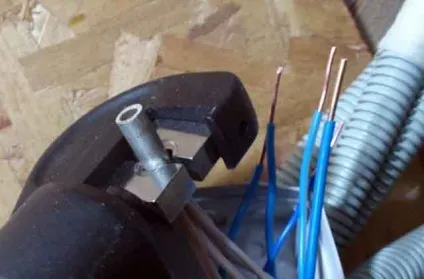

У цьому випадку надійність з'єднання проводів в розподільній коробці забезпечується за допомогою гільз, зроблених з того ж металу, що і жили, - алюмінію або міді. Для виконання роботи вам також будуть потрібні спеціальні прес-кліщі, зображені на фото.
Примітка. Деякі горе-електрики практикують обтиск гільз звичайними пассатижами, що неприпустимо. Правильна фіксація контактів проводиться тільки кліщами.
Тепер про те, як з'єднувати електропроводи в коробці даними способом:
- Виконайте оконцевание і скрутку проводів, як це описано вище.
- Одягніть на скручені кінці гільзу (вона повинна бути підібрана по діаметру і вдягатися щільно).
- Зробіть опресовування гільзи кліщами в двох місцях.
- Якщо установка распредкоробок відбувається на вулиці, то з'єднання ізолюється термоусадкой, що забезпечує герметичність. У приміщеннях можна використовувати ізоляційну стрічку ПВХ.
Цей варіант стикування має ті ж плюси і мінуси, що і зварювання: можна з'єднувати проводку різного перетину і кількості жив, але підключити контакти з різнорідних металів можна.
Застосування сполучних клемників
Клеми для швидкого з'єднання проводів бувають 2 типів:
- гвинтові затиски у вигляді колодок;
- самозажімние з'єднувачі типу Wago
Технологія зрощення електрокабелів за допомогою клемних пристроїв досить проста. Провід потрібно оголити все на 1 см і вставити в затиски. У першому випадку жили фіксуються гвинтами, у другому - важелями або автоматичними засувками. До речі сказати, клеми з засувками є одноразовими, а з важелями використовуються багаторазово.
Перерахуємо переваги гвинтових клемників:
- Швидкість і надійність стикування.
- Можливість підключати мідну проводку до алюмінієвої.
- Забезпечують роз'ємне з'єднання.
- Не потребують додаткової ізоляції.
З недоліків колодок можна відзначити їх розміри. Буває, що при великому скупченні проводів, що йдуть від декількох вимикачів або розеток, гвинтовий з'єднувач не поміщається всередину распаєчної коробки. Момент другий: одножильні фіксуються без проблем, а от багатожильні сплющуються гвинтами, що не є добре. Тому такі кінці краще попередньо залудити.

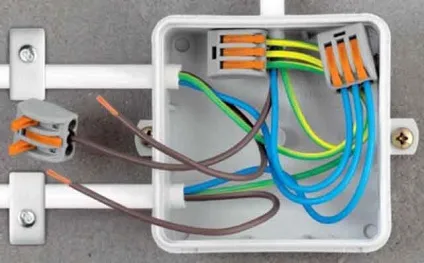

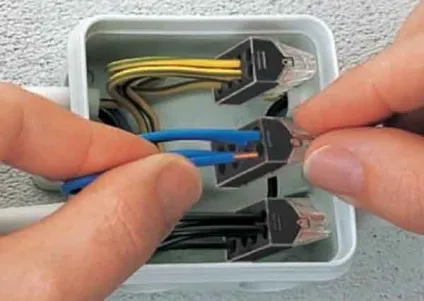

Затискачі Wago, що дозволяють з'єднувати від 4 проводів однакового перетину, мають ті ж переваги, що і гвинтові клеми, але займають менше місця. При цьому операція расключеніе всієї розподільної коробки відніме близько 5 хвилин, що дуже зручно для монтажу електропроводки. Судіть самі: оголений кінець потрібно вставити в зажим пассатижами до упору і на цьому все.
Довідка. Схожі пристосування часто застосовуються для прокладки кабелів інтернету та інших слабкострумових мереж.
Оскільки на ринку присутні дешеві вироби від різних китайських виробників, самозажімние клеммники придбали сумнівну репутацію. Справа в тому, що в низькоякісних соединителях згодом слабшає контакт, чому вони перегріваються і плавляться. Якщо ви придбали оригінальні вироби Wago, то проблем не буде, в інших випадках краще не ризикувати і підключати зажимами тільки дроти освітлення (харчування вимикачів, люстр і так далі). Розводку до розеток виконуйте іншим способом.
Пластикові ковпачки ЗІЗ
Абревіатура ЗІЗ розшифровується як з'єднувальний ізолюючий затиск. Він являє собою конусоподібний ковпачок з пластмаси, куди поміщена сталева пружина з анодованим покриттям.
Технологія застосування виробу така:
- Зніміть ізоляцію з з'єднувальних проводів на відстань 2-3 см.
- Зберіть жили в один пучок і вставте всередину ковпачка до упору.
- Докладаючи зусилля з боку глухої частини, поверніть ковпачок рукою на 2-3 обороту. Усередині утворюється традиційна скручування, зафіксована пружиною.
Подібні затискачі є швидкознімними і багаторазовими за умови, що пружина не була ушкоджена в процесі демонтажу. З їх допомогою з'єднання в коробці проводиться досить швидко, не потребує ізоляції і не займає багато місця.

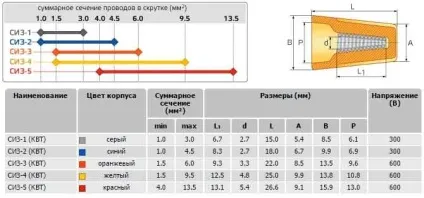

Важливий момент. Щоб ковпачок ЗІЗ забезпечував надійний і довговічний контакт, його потрібно підібрати по діаметру, відповідному загальному перетину з'єднуються проводів. Для правильного підбору скористайтеся таблицею:
висновок
Тепер, знаючи особливості всіх способів з'єднання контактів в розподільній коробці, ви можете обрати оптимальний варіант і успішно його застосувати. Наостанок згадаємо ще один старий метод стикування провідників - болтової, коли жили згинаються навколо різьблення в праву сторону і притискаються гайкою. Але даний варіант практично не використовується через незручності і громіздкість підключення, хоча вважається надійним і відповідає ПУЕ.
