З’єднання крокв по довжині і в конику, способи, види, вузли, з’єднання внахлест

При зведенні каркаса даху можуть застосовуватися різні способи з'єднання крокв між собою і з іншими елементами конструкції. Вибір типу з'єднань залежить від особливостей кроквяної системи, характеристик матеріалу і переваг будівельників.

Класифікація сполучних вузлів

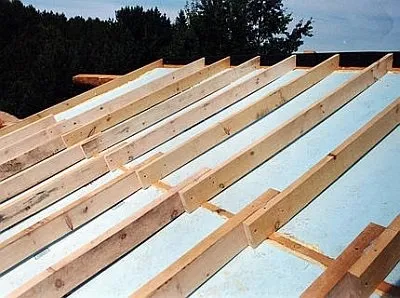

Каркас даху складається з цілого ряду елементів, надійно скріплених між собою. Але основну експлуатаційну навантаження несуть крокви, тому від міцності їх кріплення на мауерлат і з'єднання між собою залежать функціональні характеристики даху і безпеку всієї конструкції.

Кроквяні системи, висячі і наслонние, передають навантаження від власної ваги, ваги покрівельного пирога і атмосферних впливів на несучі стіни і інші конструкції. Нижні кінці крокв спираються на опорну балку або мауерлат, верхні попарно скріплюються безпосередньо один з одним або монтуються до коньковому прогону. Крім того, для жорсткості конструкції застосовуються додаткові опори, ригелі, підкоси і інші елементи. При необхідності збільшити довжину крокв виконується нарощування стропильних ніг. В цілому, вузли з'єднання крокв можна поділити на кілька основних груп:

• вузол з'єднання з «фундаментом» даху »;
• вузол конькового з'єднання;
• вузол кріплення додаткових елементів кроквяної системи;
• стикування крокв при нарощуванні.

Всі види з'єднання крокв мають на увазі використання певних кріпильних елементів.

нарощування крокв

З'єднання крокв між собою по довжині дозволяє виготовити кроквяну ногу необхідних розмірів з наявного пиломатеріалу. Найчастіше зрощування виконується наступними методами з'єднання:

• встик;
• внахлест;
• способом косого прируба;
• в три дошки;
• з опорою на прогін.

Кріплення встик. Для зрощування стикуються кінці потрібно відрізати строго під кутом 90 °. Після щільного суміщення одержані торців, на крокви в місці стику монтується дерев'яна накладка або металевий кріпильний елемент (пластина з зубами). Накладки з дошки встановлюються по обидва боки і прибиваються в шаховому порядку цвяхами відповідної довжини, або кріпляться саморізами.

Метод косого прируба. Уривок решт виконується під кутом 45 °. Зрізані кінці стикуються, після чого посередині свердлиться наскрізний отвір для болтового кріплення. Бруски стягуються болтом діаметром 12 або 14 мм з широкою шайбою.

Кріплення внахлест. Дерев'яні елементи укладаються з нахлестом і по всій довжині зшиваються цвяхами, які повинні розташовуватися в шаховому порядку. В окремих випадках можуть застосовуватися шпильки з гайками та шайбами. Таке з'єднання крокв по довжині не вимагає точного виконання зрізів торців.

Довгу кроквяну ногу можна виготовити, використовуючи три дошки і прокладки. У цьому випадку одна з дощок укладається між двома іншими з напуском не менше метра і кріпиться цвяхами в шаховому порядку. Потім в порожній проміжок між крайніми дошками вставляються і пришиваються цвяхами дерев'яні прокладки, рівні по товщині середньої дошці, щоб забезпечити жорсткість конструкції.

З'єднання крокв по довжині з опорою на проміжний прогін виконується в тому випадку, коли всі кроквяні ноги нарощуються на одній відстані від схилу даху. Горизонтальний прогін монтується на стійках, які спираються на внутрішню несучу стіну або колони. У разі, коли місце зрощування доводиться на прогін, з'являється можливість забезпечити необхідну жорсткість довгою кроквяної ноги. Обидві частини крокви з'єднуються між собою скобами або іншими елементами, і додатково цвяхами кріпляться до прогону.

Нарощена кроквяна нога повинна по всій довжині мати однакову жорсткість і міцність, в іншому випадку в процесі експлуатації дах деформується.

Кріплення верхньої частини крокв

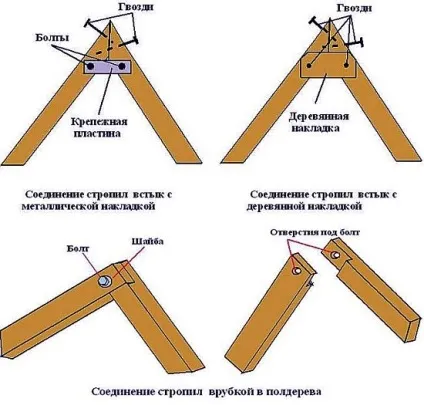

З'єднання крокв в конику може виконуватися різними способами в залежності від типу системи і інших особливостей конструкції.

При наявності конькового прогону верхня частина ноги обрізається під кутом, відповідному куту нахилу ската покрівлі, потім встановлюється зрізом до коньковому брусу та кріпиться цвяхами або шурупами. Для посилення конструкції можна використовувати додаткові металеві накладки. У деяких випадках виконується врубка шипа крокви в паз в конику.

Для кріплення висячих крокв між собою в коньковой частини застосовуються такі методи:

1. З'єднання крокв внахлест. В цьому випадку в верхніх торцях, покладених внахлест, необхідно виконати отвір для з'єднання за допомогою болта або різьбовий шпильки. Важливо використовувати широкі шайби, щоб кріплення не пошкодив деревину при навантаженнях.

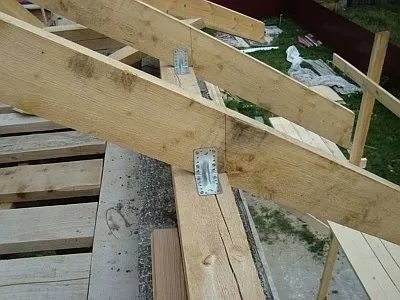

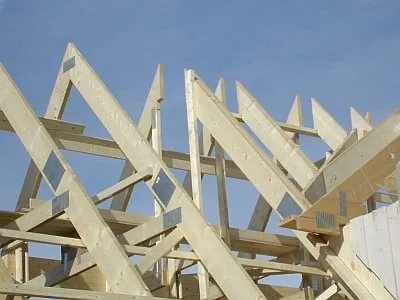

2. З обрізанням торців під кутом. Верхні кінці підрізають таким чином, щоб з'єднання торців було вертикальним, а крокви розташовувалися під кутом, заданим проектом даху. Щоб забезпечити необхідну міцність вузла, використовуються пластини для з'єднання крокв.
3. Кріплення «шип-паз». Як і в попередньому випадку, крокви розташовуються під заданим кутом. У верхній частині виконується пазо-шипове з'єднання, яке доповнюється металевим кріпленням. Також застосовується кріплення одинарним або подвійним зубом (якщо покрівля розрахована на підвищені навантаження).

Будівництво споруд з бруса або колоди вимагає особливого підходу до зведення кроквяної системи. Якщо будинок має фронтони з стінового матеріалу, усадка споруди помітно вплине на конструкцію каркаса - його не можна робити жорстким, щоб уникнути деформації. З'єднання крокв болтами в коньковой частини в комплексі зі змінним кріпленням на стінах забезпечує необхідну рухливість кроквяної системи. Крім того, можна застосовувати спеціальні рухливі коньковие кріплення з металу.

Кріплення нижньої частини крокв

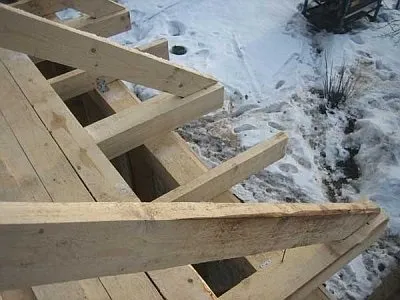

З'єднання крокв з мауерлатом буває жорстким і ковзної. При жорсткому кріпленні повинні бути виключені будь-які зміщення кроквяної ноги, що повертають, ковзаючі і інші зусилля. Щоб вузол кріплення був жорстким, застосовуються два основних способи:

• монтаж з вирубкою в нозі;
• монтаж з нашивкою підпірного бруса.

Врубка (сідло) на крокви не повинна перевищувати 1/3 висоти дошки, щоб не знизити її несучу здатність.

Кроквяна нога, вперта сідлом в мауерлат, закріплюється трьома цвяхами - два з них забиваються по обидва боки під кутом, а третій - вертикально зверху.

Другий спосіб монтажу полягає в установці на мауерлат бруса довжиною не більше метра, в який впирається нижня частина кроквяної ноги, зрізана під кутом, відповідно до кута нахилу даху. Щоб виключити бічний зсув, по обидва боки монтуються спеціальні металеві куточки.

Ковзаючі кріплення використовуються на стінах дерев'яних будинків, схильних до усадки. Це спеціальні металеві елементи, які забезпечують кроквяної системі певний рівень свободи в певному напрямку.

З'єднання крокв з балкою використовується в разі, якщо опорою для крокв служать затяжки. Слід врахувати, що кріплення виконується на відстані не менше 40 см від краю балки, щоб забезпечити необхідну міцність конструкції під навантаженнями.

Зазвичай виконується врізання подвійним або одинарним зубом, з упором або без упору. Додатково застосовується металеве кріплення і обв'язка катаної дротом з кріпленням її до анкера на стіні.

Може використовуватися і болтової кріплення - в цьому випадку кроквяна нога зрізаним торцем встановлюється на балку, в нижній частині якої виконаний виріз. Болт повинен розташовуватися перпендикулярно верхній стороні дошки крокви. Також може застосовуватися з'єднання хомутом. В обох випадках в балці вирізається упор для кроквяної ноги.

Кріплення елементів кроквяної системи

Способи з'єднання крокв з іншими елементами каркаса даху залежать від функціональних особливостей цих елементів. Ригель, що з'єднує кроквяні ноги у верхній частині ферми, зазвичай врізається в крокви, якщо вони виконані з бруса великої товщини. У разі використання кроквяних дощок, ригель виконується з таких же дощок, встановлених горизонтально внахлест з кожного боку кроквяної ноги. Стійки і підкоси монтуються методом врубки.
