Введення в будівлю від повітряної ЛЕП

Введення взданіе від повітряної ЛЕП

Розглянемо практичні питання введення електроенергії в будівлю [20]. Уведення повітряних ліній електропередачі в будівлі ділять на дві ділянки:

відгалуження від повітряної лінії до введення - ділянка проводів від опори ПЛ

до введення в будівлю ;. введення в будівлю - ділянка від ізоляторів на зовнішній стіні будівлі до

ввідного пристрою всередині будівлі.

Увага! Якщо відстань від опори ПЛ до будівлі більше 10 м. То для ослаблення натягу проводів необхідно встановлювати підставну опору.

Відгалуження від повітряної лінії до введення в будівлі довжиною до 25 м. А також внугрідворовие мережі слід виконувати ізольованими проводами або кабелем, прокладеним на тросу або в землі.

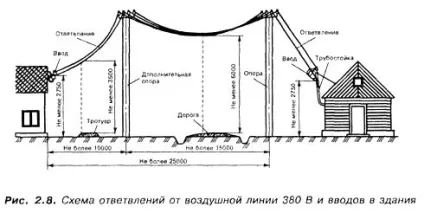

Увага! Перетин проводовв відгалуженні має бути не менше 6 мм 2 (при довжині до 10 м не менше 4 мм 2) для міді і не менше 16 мм 2 для алюмінію. Перетин жил кабелю - не менше 4 мм 2 для алюмінію і 2,5 мм 2 для міді. Відстань від проводів відгалуження до землі має бути не менше 6 м в проїжджої частини і всередині дворів не менше 3,5 м. А відстань від землі до ізолятора вводу в будівлю - не менше 2,75 м (рис. 2.8).

Відгалуження від ВЛ виконують також кабельними лініями. В цьому випадку кабель прокладають по опорі до переходу його в траншею. Від випадкових механічних пошкоджень кабель захищають трубою або іншою конструкцією на висоту до 2 м.

Проводи зовнішньої електропроводки розташовуються або захищаються та ким чином, щоб вони були недоступні для дотику.

Проводи, прокладені відкрито горизонтально по стінах, повинні зна диться на відстані не менше:

над балконом, ганком - 2,5 м;

над вікном - 0,5 м;

під балконом - 1,0 м;

• під вікном (від підвіконня) - 1,0 м;

при вертикальній прокладці: до вікна - 0,75 м. а до балкона - 1,0 м.

При підвішування проводів на опорах біля будівель відстань від проводів до балконів і вікон повинно бути не менше 1,5 м.

Уведення через стіни будівель отримали широке застосування, вони прості у виконанні, завжди знаходяться в полі видимості, зручні при обслуговуванні. При введенні в будівлю ізолятори встановлюють на гаках (рис. 2.9.а).

Відстань між проводами у вводів, а також відстань від проводів до виступаючих частин будівель повинно бути не менше 200 мм.

Кінцеві кріплення алюмінієвих багатодротяних проводів марок А-25. А-50 виконують шашковий зажимами типу ПАБ із залишенням кінця дроту завдовжки не менше 200 мм для підключення вводу (рис. 2.9.6). Допускається кінцеве кріплення проводів виконувати бандажної в'язкою з дотриманням розмірів і числа витків, зазначених на рис. 2.10.

Увага! Неприпустимо приєднання проводу введення безпосередньо до натягнутого дроту відгалуження, так як. це сприяє обриву проводів відгалуження.

Уведення в будівлі виконують тільки ізольованими проводами. Кожен провід укладають в окрему гумову ізоляційну трубку, як показано на рис. 2.11. На кінці трубок з зовнішньої сторони будівлі встанов ють порцелянові воронки таким чином, щоб вони знаходилися на одній осі і були рознесені одна від одної в цегляних стінах на 50 мм. в дерев'яних стінах на 100 мм. Всередині будівлі на трубки надягають втулки. Отвори в стіні зашпаровують алебастровим або цементним розчином.

Проходи через стіни в трубках повинні виконуватися з ухилом назовні, таким чином, щоб вода не могла накопичуватися в проході або потрапляти всередину будівлі. Після прокладки проводів вхідні отвори воронок і втулок заливають ізоляційної масою, бітумом.

Введення в будову належить виконувати кабелем в негорючої оболонці перетином не менше 4 мм 2 для алюмінію і 2,5 мм 2 для міді або ізольовані ми проводами тих же перетинів. Уведення через трубостойки виконують в тих випадках, коли висота будівлі не дозволяє забезпечити встановлені ПУЕ вертикальні габаритні розміри.

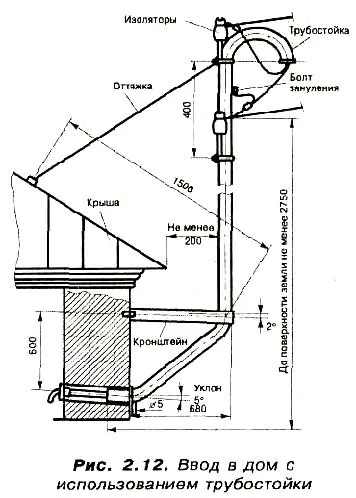

Введення трубостойки через стіну більш зручний (рис. 2.12). При монтажі трубо стійок стежать за тим, щоб нижній горизонтальний кінець труби був уста новлено з ухилом 5 ° назовні, в нижній точці вигину просвердлюють отвір діаметром 5 мм для виходу вологи.

Введення трубостойки через дах при змінюють в тому випадку, якщо відстань від поверхні землі до низу трубостойки, яка встановлюється на стіні, ока зиваєтся менше 2 м. Особливу увагу приділяють якості монтажу проходу че рез покрівлю та його гідроізоляції.

Перед установкою в трубостойки за тягівают сталевий дріт для після дме протягування проводів. Верх ний кінець трубостойки двома відтяжками з круглої сталі діаметром 5 мм кріплять до стіни або до крокв даху. Всі болтові кріплення вводів повинні виконуватися із застосуванням пружних шайб, що оберігають гайки від самоот кручіванія при розгойдуванні трубостояків і проводів вітром. Болтові соедине ня змащують захисним мастилом або технічним вазеліном.

Увага! Відстань від самого нижнього провідника введення через трубо стійку до даху повинна бути не менше 2,5 м. Забороняється прокладати «голі» або ізольовані проводи по дахах житлових будинків.
