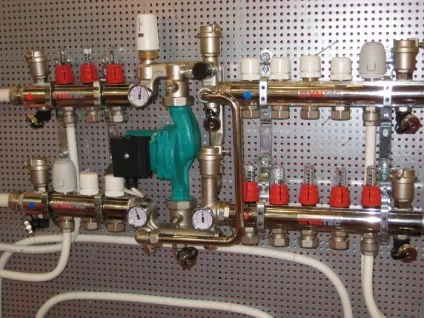

Вузол підмішування для теплої підлоги
Теплі підлоги - це гігієнічність, безпеку і комфорт в будинку.
Вони економічні, можуть автоматично регулювати температуру нагрівання, але незважаючи на це їм необхідна терморегуляція, для чого використовують вузол підмішування для теплої підлоги.
Адже система опалення, до якої зазвичай і підключають систему теплих підлог, нагрівається до 60-80 ° С, тоді як нормальна температура нагріву теплої підлоги повинна бути не вище 35-40 градусів.
В іншому випадку - від перегріву поверхні теплої підлоги почне розсихатися підлогове покриття і меблі, та й в приміщенні буде душно і не дуже комфортно.
Стандартний змішувальний вузол для теплої підлоги складається з:
- вбудованого в колектор термостатичного вентиля;
- термостатичною головки з виносним датчиком;
- циркуляційного насоса;
- обмежувача температури;
- регулювального вентиля;
- вбудованого термометра.
Змішувальні вузли бувають двох видів: на триходових і на Двоходові клапанах.
Триходовий клапан змішує в собі гарячу воду з охолодженою водою, яка надходить назад з системи теплої підлоги.
Але такі клапани мають занадто великою пропускною здатністю, від чого можуть повністю відкриватися і пропускати в систему гарячу воду.
Такі різкі скачки температури небажані, так як від підвищеного тиску може статися розрив труб.
Триходові колектори, незважаючи на їхні недоліки, незамінні для систем з кліматичним регулюванням і для установки теплої підлоги в приміщеннях з великою площею.
У невеликих приміщеннях доцільно встановлювати двоходові змішувальні вузли для систем теплого водяного статі.
Такий змішувач відразу ж змішує гарячу воду з холодною водою, яка надходить назад з системи теплої підлоги.
Таким чином, вода постійно циркулює, не даючи теплому підлозі перегріватися.
Змішувальний вузол встановлюють в спеціальному коллекторном шафі до монтажу системи теплої підлоги.
Монтаж змішувальних вузлів може бути правостороннім або лівостороннім. Якщо вид вузла підмішування псує загальний інтер'єр, то його можна приховати.
Купівля та налаштування
При покупці змішувача вузла для теплої підлоги знайте, що вони бувають декількох типів.
Наприклад, до індивідуального колектора можна підключити тільки один споживач, а індивідуально-групової вузол підмішування призначений для підключення споживача високої потужності.
На вітчизняному ринку є також змішувальні вузли, до яких можуть приєднатися декілька споживачів з невеликою потужністю, є магістральні змішувальні вузли з великою потужністю, є різні моделі вузлів з різною кількістю виходів - від 2 до 12.
З цього випливає, що придбати колектор нескладно, головне правильно вибрати вузол підмішування для теплої підлоги.
Ціна змішувача вузла іноді кусається, що залежить від виробника, «начинки» колектора, типу обладнання та його можливостей.
Але в продажу можна знайти і цілком недорогі моделі або зробити вузол підмішування самому.
Незважаючи на дорожнечу, найкраще встановлювати заводської вузол підмішування для теплої підлоги. Купити його можна в сантехнічних магазинах або на будівельних ринках.
Якщо у вашому місті немає в продажу змішувальних вузлів для теплої підлоги, то їх можна замовити в спеціалізованих компаніях.
Перед покупкою колектора слід визначити кількість підключень.
Наприклад, вам потрібен вузол підмішування на 8 підключень, а в продажу є змішувальні вузли тільки на 6 підключень.
В такому випадку доведеться окремо купити додаткові гребінки і використовувати їх для підключення двох відсутніх контурів.
Не забудьте перед покупкою подивитися на комплектацію змішувача вузла, де повинні обов'язково бути присутнім датчик протоки або витратомір, кріплення, спускні і зливні крани.
Якщо необхідно, то набуваємо додаткове обладнання: кімнатні термодатчики, сервоприводи і модулі підмішування.
Деякі запитують, як налаштовувати вузол підмішування для теплої підлоги? Налагодження та монтаж змішувальних вузлів повинні проводитися за інструкцією, яка неодмінно додається до виробу.
Як вже говорилося вище, конструкція змішувача вузла складається з триходового або двухходового змішувального клапана, датчика температури, циркуляційного насоса і зворотного клапана.
При монтажі вузла підмішування, спочатку на вхідну трубу встановлюють циркулярний насос і температурний датчик.
Далі - до теплої трубі опалювальної системи приєднують змішувальний клапан. Зворотний клапан монтують на вихідній трубі.
Вихід зворотного клапана підключають до холодної трубі опалювальної системи і відводять до змішувальному клапану.
Роблять пробний пуск системи теплих підлог і перевіряють рівень температури.
Якщо температура недостатня або занадто велика, то збільшують або зменшують пропускну здатність клапана, або ж налаштовують термодатчик на потрібну температуру.
Робимо змішувальні вузли своїми руками
Багато домашні умільці думають, навіщо купувати дорогий змішувальний вузол, якщо його конструкція настільки проста, що їх можна запросто зробити самому. Тут все не так просто.
Якщо ви не володієте слюсарними навичками і ніколи не мали справу з системами опалення, але все-таки серйозно налаштовані, то змішувальні вузли для теплої підлоги своїми руками найкраще робити по точної покрокової інструкції, яку можна знайти в інтернеті.
Для складання вузла підмішування вам буде потрібно термостатичний клапан, а також з'єднувальні фітинги (накидні гайки, зворотний клапан, трійники, термометри, ніпеля, насос, кульові крани і т.д.).
Стандартний вузол підмішування для теплої підлоги своїми руками робиться з термометрів, встановлених у вхідний і поворотний клапан.
Вони контролюють температуру теплоносія при поверненні і подачі. Циркулярний насос необхідний для підтримки циркуляції води в трубах системи.
Ручний повітровідвідник використовується для видалення повітря з системи. Для регулювання температури обігріву встановлюється байпас. Ще необхідний клапан заповнення водного зливу.
Якщо тиск води в системі перевищить допустиму норму, цей клапан запобіжить розрив труб.
