Встановлюємо сигналізацію на лада калина, точки підключення

Встановлюємо сигналізацію Лада Калина комплектації люкс

Підключення та установка автосигналізації StarLine A91 Dialog, модуля BP-03 на автомобіль Lada Kalina Люкс

Автосигналізація StarLine A91 Dialog з функцією автозапуску

Модуль обходу штатного іммобілайзера StarLine BP-03

Модуль управління склопідйомниками блок управління склопакетом 1118-3763040, 1118-3763040-10
Необхідний час для установки - 4-5 годин

Необхідний інструмент і матеріали для роботи

Викрутки РН2 1

Викрутка v5 1

Ключ торцевий 10мм 1

Пластикові хомути 200мм 15

Кондуктор для протягування проводів 1

Трубка гофрована 10мм 3 м

Паяльник 60 Вт 1

Реле 5-контактна з колодкою і захисним діодом (для реалізації функції покрокового відкриття дверей) 3

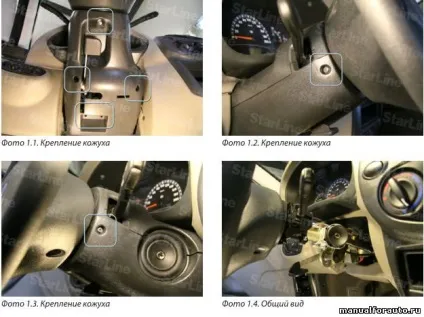

1. Знімаємо облицювання рульового вала Lada Kalina (кріплення на 7 саморізів)

2. Відкручуємо 2 самореза кріплення облицювання приладового щитка, знімаємо її (нижня частина кріпиться на засувках). Потім відкручуємо 2 самореза кріплення приладового щитка, від'єднуємо роз'єм і виймаємо його

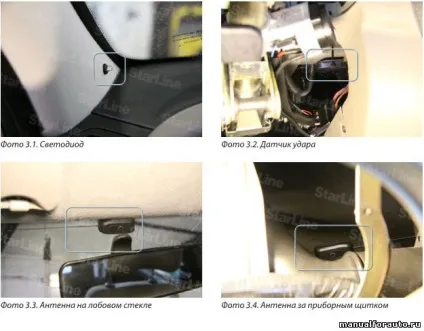

3. Встановлюємо світлодіод в ліву стійку лобового скла, датчик удару на поперечній балці, сервісну кнопку - в будь-який зручний місце. Антену кріпимо або на лобовому склі Лада Калина. або за допомогою приладів щитком праворуч

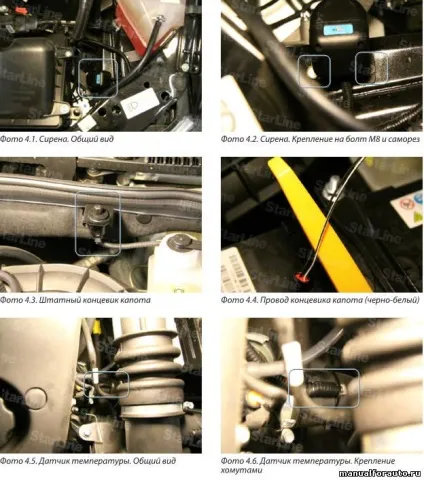

4. Встановлюємо під капотом сирену. Кінцевик капота використовуємо штатний

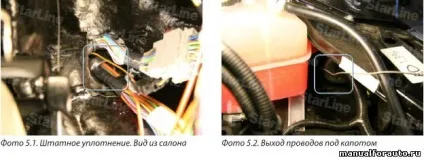

5. Провід в салон прокладаємо через штатний ущільнення зліва від педалі зчеплення Lada Kalina. Провід пройдуть по крилу і вийдуть в районі передньої лівої фари

6. Ховаємо блок сигналізації за допомогою приладів щитком

7. Підключаємо масу сигналізації під гайку кріплення поперечної балки до кузова

8. У багажнику підключаємо кінцевик в джгуті зліва

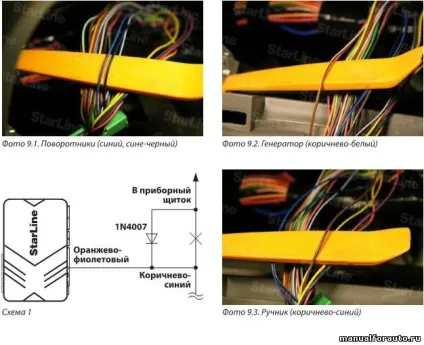

9. У джгуті приладового щитка підключаємо поворотники, генератор. «Ручник» підключаємо по схемі 1

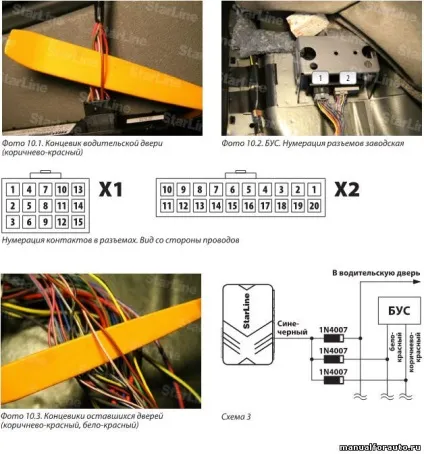

10. Кінцевик водійських дверей є тільки на роз'ємі блоку перемикачів. Концевики інших дверей присутні на блоці управління склопакетом (далі БУС) під заднім сидінням зліва, Підключаємо концевики дверей за схемою 2.

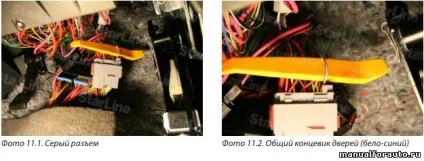

11. Можливе підключення кінцевиків дверей в сірому роз'ємі під торпедою зліва. В цьому випадку в сигналізації необхідно запрограмувати функцію ввічливого підсвічування на час, не менше ніж 20 сек

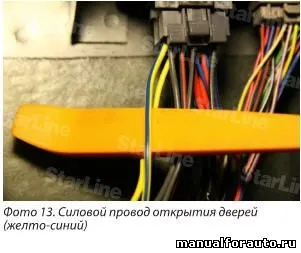

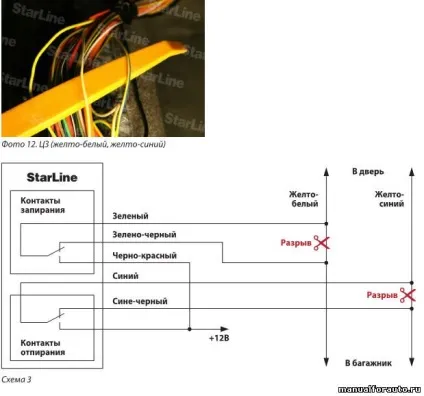

12. У джгуті лівого порога підключаємо управління центральним замком за схемою 3. У цьому випадку закриватися будуть всі двері, а відкриватися тільки двері водія

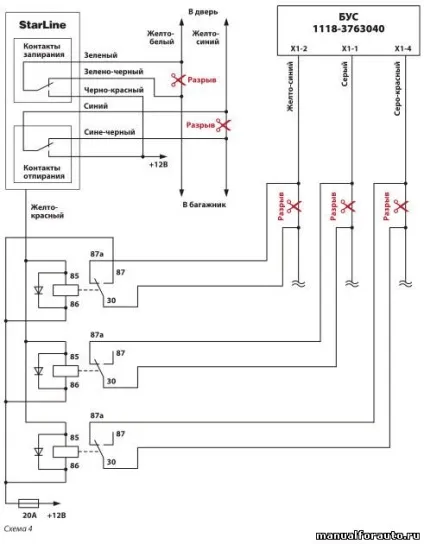

13. Для реалізації функції покрокового відкриття дверей підключаємо сигналізацію за схемою 4

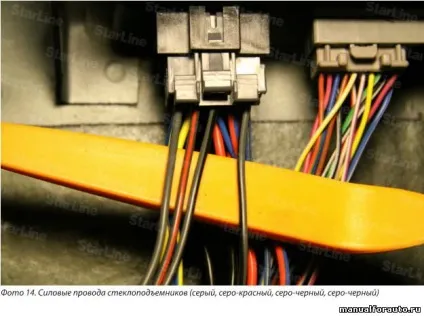

14.Для реалізації функції «комфорт» підключаємо модуль управління склопідйомниками в розрив силових проводів на БУС

Імпульс запуску модуля склопідйомників повинен подаватися після імпульсу закриття дверей

15. Підключаємо модуль обходу штатного іммобілайзера в розрив білого проводу штатної рамки

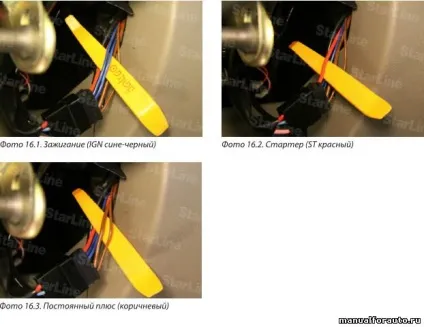

16. У джгуті замку запалювання підключаємо запалювання, стартер і харчування

17. Налаштовуємо датчик удару і програмуємо параметри запуску двигуна

Програмована функція Значення функції
№ 7 (тривалість прокрутки стартера) 3,6 сек
№ 9 (контроль роботи двигуна) Генератор +

18. Перевіряємо роботу системи.

19. Збірка салону Лада Калина проводиться в зворотній послідовності.
