У всіх 3G модеми є внутрішні антени. У деяких моделях їх навіть по дві-три. Про ці антенах ніхто і не замислюється, поки модем без проблем прокачує через себе п'ят-другий Мбіт в секунду. Але якщо швидкість становить лічені кілобітах і якщо комп'ютер з модемом вже побував у всіх кутках кімнати в пошуках хоч якогось сигналу, але так його і не знайшов, то перше, що може допомогти - це зовнішня антена.
У деяких модемів є спеціальний роз'єм для підключення зовнішньої антени. Мінуси такого способу:
- необхідно знайти кабель-перехідник з відповідним конкретно для цього модема відповідним роз'ємом;
- на роз'ємі будуть зайві втрати сигналу;
- роз'єм дуже крихкий, і пара неакуратних підключень може зламати його.
З переваг такого роз'єму - тільки його наявність.
Багато моделей модемів такого роз'єму не мають. Якраз до такого модему ми і будемо підключати зовнішню антену. Для цього з інструментів будуть потрібні: викрутка, паяльник, гострий ніж. А також уміння паяти або зайві гроші на новий модем.
Отже, наш пацієнт - 3G модем Huawei E171от МТС:
[Lightbox]
Акуратно розкриваємо корпус і виймаємо з нього модем. Ось його зворотна сторона, (але вона нам не цікава).
На лицьовій стороні розташовані: модуль для карти пам'яті, контакти для SIM-карти, радіомодуль під кришечкою, роз'єм, внутрішня антена і USB-вихід.
Цікаво, що цей роз'єм недоступний без розбирання корпусу, тобто майже всі власники цього модему про це роз'ємі навіть не підозрюють. Нехай він залишається на місці, він нам не потрібен і анітрохи не заважає. А заважає нам внутрішня антена:
Антена витравлена прямо на платі, і нам необхідно її відключити. Для цього спочатку викусивать SMD-конденсатор, призначений для резонансної согласовкі антени. Потім невеликий фрезою, затиснутою в дриль, робимо пропив по антені, залишаючи тільки невеликий майданчик для припаювання кабелю. Розріз робимо неглибоко, так як друкована плата багатошарова. Продзвонювати тестером, чи успішно пройшла «ампутація» і чи немає КЗ між майданчиком під припайку кабелю і відрізаною антеною. До речі, іноді цей майданчик може мати КЗ на землю - такі особливості архітектури деяких модемів. Якби ми не відрізали внутрішню антену, то після підключення зовнішньої антени сигнал б ділився між ними, виникло б неузгодженість і нічого б не вийшло.
Цікаво, чи є ще шанс повернути цей модем по гарантії?
Слід зазначити, що в деяких модемах внутрішня антена зроблена у вигляді ковпачка з випромінюючими елементами. Цей ковпачок легко зриває з плати, так що нічого перерізати не доведеться.
Після «ампутації» беремо шматочок коаксіальногокабелю RG174, опором 50 Ом, довжиною 15 см (довше не треба, тому що на такому кабелі великі втрати сигналу), F-роз'єм і роз'єм типу «тюльпан». Знайти все це можна в магазині радіодеталей.
З «тюльпана» скручуємо ковпачок, інше викидаємо. Зачищаємо кабель.
Припаюємо жилу до центрального висновку F-роз'єму, обплетення - на його землю, надягаємо ковпачок на роз'єм.
Ретельно відміряє і висвердлюємо отвір в одній з половинок корпусу. Протягуємо кабель крізь цей отвір.

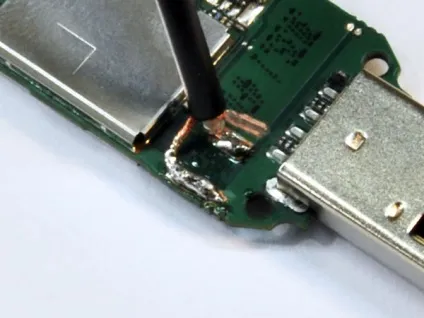

Припаюємо кабель до модему. Паяємо швидко, точно і акуратно, не перегріватися плату. Центральну жилу припаюємо на майданчик, що залишилася від внутрішньої антени; обплетення припаюємо до будь-якого місця, що є землею і розташованому якомога ближче до майданчика з припаяної центральною жилою.
Збираємо модем. Тепер з модему стирчить кабель і заважає кришці закритися до кінця. Тому акуратно фрезеруя її.
Робимо кабельну збірку довжиною до 15 метрів і підключаємо до модему зовнішню 3G антену на частоти 1900-2200 МГц посиленням 14 дБ.
Прийшла черга перевірити цю конструкцію в дії. Для тесту були перепаяти модеми Huawei E171 від МТС і ZTE MF190 від Білайну. Було придбано ще два точно таких же модему - як еталони, щоб було з чим порівнювати.
Метою тесту була оцінка приросту швидкості 3G інтернету у перепаять модему із зовнішньою антеною в порівнянні з еталонним модемом зі стандартною вбудованою антеною. Ми ні в якому разі не з'ясовували, який з операторів «краще», або яка модель модему «правильніше». Ми порівнювали тільки модем із зовнішньою антеною і модем зі стандартною антеною.
Заміри проводились у звичайній квартирі, в спальному районі. Ми міряли швидкість спідтестом, кожний вимір робили по 10 разів і потім знаходили середнє значення.
Ось результати: ZTE MF190 зі штатною антеною (Білайн, режим 3G)
- Ping 218 мс
- Downlink 0,46 Мбіт / с
- Uplink 0,16 Мбіт / с
Перепаять ZTE MF190 із зовнішньою антеною (Білайн, режим 3G)
- Ping 99 мс
- Downlink 1,16 Мбіт / с
- Uplink 0,66 Мбіт / с
Huawei E171 зі штатною антеною (МТС, режим EDGE)
- Ping не було
- Downlink 0 Мбіт / с
- Uplink 0 Мбіт / с
Перепаять Huawei E171 з зовнішньою антеною (МТС, режим 3G)
- Ping 310 мс
- Downlink 0,47 Мбіт / с
- Uplink 0,03 Мбіт / с
3G від Білайну ловився на обидва модему ZTE, але у модему із зовнішньою антеною ping краще на 119 мс, швидкість прийому вище в 2,5 рази, а швидкість передачі - в 4 рази.
На модем Huawei від МТС зі штатною вбудованою антеною 3G не ловився зовсім, EDGE піймався всього пару раз, ні про яке спідтесте або завантаженні будь-якого сайту навіть не йшлося. Але так навіть цікавіше - зловити сигнал, здавалося б, в зовсім безнадійному випадку! І з зовнішньою антеною це вдалося: ping дорівнював 310 мс, швидкість прийому 0,47 Мбіт / с, швидкість передачі 0,03 Мбіт / с. Причому під час тестів ми ставили антену на підвіконня і направляли її як попало, просто в сторону вулиці. Здається, що при установці антени за вікном або на даху, і при грамотному її наведенні на базову станцію, отримані результати набагато покращилися б.
У підсумку, перепаять модем в комплекті з зовнішньою антеною дають виграш в швидкості як мінімум в два рази, і вони можуть витягнути сигнал там, де його ніколи і не було. Це є справжньою знахідкою для тих, до кого ще не провели ні оптику, ні навіть мідь.
