Воріт для колодязя своїми руками і креслення як зробити

На перший погляд здається, що в наше століття повсюдної механізації, воріт для колодязя виявиться непотрібним пристосуванням. Але це не так. Механічне обладнання, що заміняє ручний підйом відер з водою з дна колодязя, може вийти в будь-який момент з ладу і тоді ручний привід зможе на час ремонту або пошуку нового обладнання замінити поламане пристрій. Оскільки конструкція ручного ворота усталилася за десятиліття його активного використання, нескладно буде зробити таке пристосування своїми руками.

особливості конструкції

Від того, яку довжину має ручка ворота, а саме від радіуса її обертання, залежать зусилля, які знадобиться докласти для підйому ємності з водою наверх

Воріт на колодязь складається з циліндра для намотування ланцюга, мотузки або троса, ручки для зручності обертання і ємності для підйому води з дна колодязя (зазвичай використовується відро). При цьому ефективність використання цього нехитрого пристосування залежить від деяких його параметрів:

1. Чим більше діаметр циліндра, на який намотується мотузка або ланцюг для підвішування відра, тим менше обертань знадобиться зробити для підйому рідини з дна колодязя.
2. Від того, яку довжину має ручка ворота, а саме від радіуса її обертання, залежать зусилля, які знадобиться докласти для підйому ємності з водою наверх.
3. Не менш важливий для ефективності пристосування спосіб його фіксації на посадковому місці в стійці.

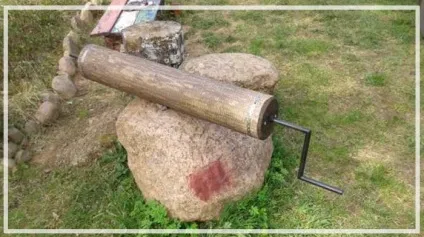

Зазвичай воріт для колодязя, виготовлений своїми руками, виконується у вигляді колоди діаметром 150-250 мм, в торцеві частини якого встромлені металеві штирі. Ця частина конструкції повинна обертатися навколо своєї осі і мати місце для фіксації ланцюга, троса або мотузки, що знаходиться точно над центром колодязя. З одного боку знаходиться довший штир, який після подвійного вигину під 90 градусів перетворюється в ручку. Вузол спирання зазвичай робиться найпростішим способом. Для цього в металевих стійках просверливаются отвори або у верхній площині стійок робиться виїмка для укладання штирів, а зверху вони закріплюються фіксуючим дерев'яним елементом.

різновиди виконання

Схема рейкової конструкції ворота для колодязя

Воріт колодязя можна зробити з різних підручних матеріалів. При цьому довжина центральної циліндричної частини також може відрізнятися в залежності від габаритів колодязя. Вороток для колодязя можна зробити в різних варіантах:

• Дерев'яний циліндр може бути виготовлений зі звичайного колоди. Для цього з нього знімається кора, а поверхня трохи вирівнюється рубанком.
• У деяких випадках воріт колодязя роблять з металу. Для цього береться звичайна труба, її кінці заглушаються металевими пластинами. При цьому діаметр цих пластин повинен бути трохи більше перетину труби. До однієї пластині приварюється сталевий стрижень для обпирання конструкції на стійку, а з іншого боку кріпиться рукоятка для обертання.
• Непоганий воріт на колодязь вийде з автомобільного диска. Його необхідно надіти на трубу відповідного діаметру і приварити до неї. При цьому труба буде виступати в якості осі обертання, тому з одного боку до неї необхідно приварити ручку.
• Також воріт для колодязя можна зробити у вигляді рейкової конструкції, яка фіксується на ребрах жорсткості. Ці ребра виконуються у вигляді дерев'яних дисків. Такі диски можна отримати, просто розпилявши колоду на окремі кола.

Що вам знадобиться для роботи?

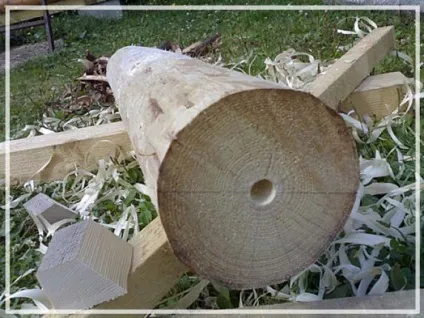

Дерев'яна заготівля для створення ворота

Щоб зробити воріт колодязя своїми руками вам знадобляться наступні матеріали та інструменти:

• дерев'яна циліндрична заготовка (можна взяти звичайне колоду);
• щоб зробити стійки знадобиться два бруска великого перерізу або колоди;
• металевий лист з нержавійки розміром 5х5 см і товщиною 3 мм;
• апарат для зварювання;
• дриль;
• сталевий пруток для виготовлення ручки і осі;
• болгарка для нарізки сталевих деталей;
• цвяхи або інші кріпильні вироби;
• ланцюг або трос для підвішування відра;
• металеві скоби;
• рулетка, олівець.

Рекомендації з виготовлення циліндра

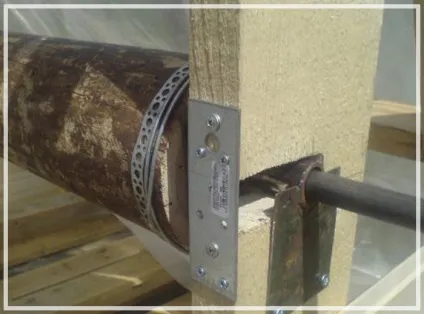

Краї циліндричної частини скріплюються металевим кільцем (хомутом)

Найпростіше зробити воріт на колодязь з колоди. Для цього вам не знадобляться ніякі креслення. При виконанні роботи своїми руками варто дотримуватися наступних рекомендацій:

1. Протяжність колоди повинна бути менше, ніж відстань між опорами по краях колодязя на 100-150 мм.
2. Щоб зробити якісний воріт на колодязь, колода необхідно відшліфувати і обробити захисними просоченнями. Вони вбережуть деревину від гниття.
3. Краї циліндричної частини скріплюються металевим кільцем (хомутом). Це вбереже деревину від розтріскування і в той же час дозволить легко і без зусиль знімати циліндр.
4. У торцевих частинах колоди закріплюються металеві диски з маточинами. У них можна закріпити стрижні для обертання ворота. Це робиться за допомогою відповідних кріпильних виробів. Для цього в дисках просверливаются отвори під кріплення. Інший варіант передбачає приварювання піввісь до сталевих дисків.
5. У деяких випадках при виготовленні своїми руками буде простіше просто забити кінці піввісь з прутка або тонкої труби в торці дерев'яного ворота. При цьому для полегшення забивання кінці труби сплющуються, а прутки заточуються, також попередньо просверліваются отвори в торцях колоди меншого діаметру, ніж сталеві вироби. Така фіксація виключить проворачивание стрижнів в колоді при обертанні ручки.
6. Щоб було зручніше регулювати зсув ворота щодо осі, в просвітах між опорними стоками і циліндром з кожного боку встановлюються втулки.

робимо рукоятку

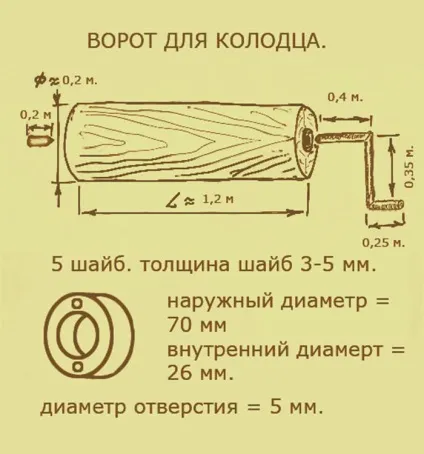

Схема циліндричного ворота з колоди з втулками

Щоб зробити рукоятку своїми руками, найпростіше взяти трубу або пруток і зігнути його під прямим кутом два рази. У результаті повинна вийти конструкція, що нагадує букву «Г». Чим довше ви зробите вертикальну частину цієї ручки, тим менше зусиль вам доведеться прикладати при обертанні циліндра для підйому повного відра.

Увага: не варто забувати, що воріт будуть крутити люди різного зросту, тому горизонтальна частина ручки при верхньому положенні не повинна бути вище середнього людського зросту.

Щоб не помилитися з розмірами конструкції, перед тим, як її виготовити, варто виконати ескіз майбутньої споруди з розмірами. Так вам легше буде обчислити фактичну висоту оголовка відносно рівня поверхні землі.

Приклад установки ворота в стійки колодязя

Після установки стійок колодязя і виконання в них отворів під осі або фіксації втулок з підшипниками можна приступати до складання ворота. Це робиться в такій послідовності:

1. У торці колоди вставляються прутки. На них надягають металеві диски. Вони приварюються до пруткам. Якщо установка колоди буде проводитися в отвори в стійках, а не в виїмки, то приварюється тільки короткий пруток. Довгий стрижень поки залишається не вигнута під ручку і не привареним. При укладанні в виїмки можна приварити обидва прутка відразу.
2. На циліндричну частину надягають металеві хомути.

Важливо: хомути надягають до моменту вкручування будь-яких кріплень або забивання цвяхів в дерев'яну колоду. Це допоможе захистити колоду від розтріскування.

1. Після цього торцеві диски можна прикручувати.
2. По центру ворота кріпиться трос або ланцюг. Для цього в колоду забивається металева скоба.
3. Тепер всю конструкцію можна встановлювати на опорні колоди своїми руками. При монтажі в отвори торцева частина з привареним прутком вставляється першої. Потім через другий отвір просовується довгий пруток і вставляється в диск і паз на циліндрі. Тепер диск можна приварити до другого прутки. Після цього можна зігнути довгий стрижень в формі літери «Г» для отримання ручки.
4. На ланцюг або трос кріпиться відро.

альтернативні варіанти

Щоб зробити ручку на воріт колодязя можна використовувати обрізки водопровідних труб

Іноді воріт колодязя своїми руками можна зробити з підручних матеріалів:

• Оригінальний воріт на колодязь вийде, якщо встановити маховик запірної арматури або корабельний штурвал на торцеву частину осі циліндра. Для цього краще використовувати шпонкові з'єднання.
• У тілі дерев'яного циліндра просверливаются чотири отвори. При цьому вони повинні розташовуватися один напроти одного. У ці отвори вставляються дерев'яні або металеві важелі. Їх використовують для обертання ворота. Така конструкція називається четирёхпальцевий воріт.
• Для виготовлення центральної циліндричної частини можна використовувати кілька колод маленького діаметру. Вони кожним кінцем закріплюються на дерев'яному колі.
• Щоб зробити ручку на воріт колодязя можна використовувати обрізки водопровідних труб, які заповнені піском, а деякі умільці для цих цілей використовують педалі від велосипеда.
