Водяна тепла підлога в квартирі від батарей гвс центрального опалення, як правильно зробити

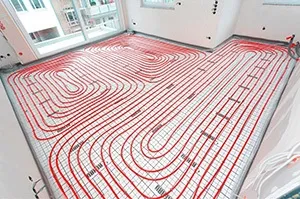

Водяна тепла підлога в квартирі - відмінне рішення для підтримки мікроклімату в приміщенні. Він являє собою спеціальні труби, які вмонтовані в підлогу і приєднані до системи водяного опалення.
- забезпечує ідеальний мікроклімат в приміщенні. Температура підлоги в приміщенні завжди вище температури у стелі. А це ідеально для людини;
- по ньому комфортно ходити босоніж;
- пол в приміщенні завжди сухий і рівномірно теплий. Тому в квартирі не заведуться грибки і цвіль;
- практично не вимагає догляду. Термін служби до півстоліття;
- ідеальний для дитячої кімнати. На такій підлозі добре грати дітям без ризику застудитися і захворіти;
- екологічність;
- економічність. Витрати на експлуатацію та обслуговування менше на 50% в порівнянні з іншими системами опалення.
Фахівці пропонують: перед монтажем теплої підлоги в квартирі, необхідно отримати дозвіл на проведення робіт.
Однак він має і недоліки:
- складність і вельми велика трудомісткість монтажу. Це пояснюється його багатошаровою структурою;
- можливість важко усуненою протікання. Адже прокладаються труби замуровуються в підлогу;
- дану систему опалення можна використовувати не в будь-якій квартирі.
Подібний вид обігріву приміщення можна влаштовувати в квартирах з індивідуальним опаленням. У разі центрального опалення необхідно розробити проект підключення і узгодити його в органах нагляду.
Законом заборонено підключення водяних теплих підлог до системи центрального опалення в багатоквартирних будинках при окремих стояках. Не можна підключати його і в квартирі до стояка з гарячою водою.
Причина заборон: можливе порушення нормального теплопостачання інших квартир, підключених до стояка.
Таким чином, дозволені законом тільки два варіанти:
- підключення теплої підлоги до загального стояка, при поквартирне введенні труб центрального опалення в квартиру;
- підключення його до котла опалення при індивідуальному опаленні в квартирі. Підключення автоматики системи дозволить звести витрати на електричну енергію до мінімуму.
Особливості схем підключення
Найпростіша схема підключення системи водяного теплої підлоги (натисніть, щоб збільшити)
1. Найпростіша схема підключення системи водяного теплої підлоги в квартирі включає в себе:
- вхідний і вихідний вентилі;
- систему розподільних колекторів, до яких підключаються труби;
- байпас колекторної групи (обвідний трубопровід).
Недолік такої схеми - відсутність можливості регулювання температури. Схема використовується в разі індивідуального опалення квартири, коли водогрійний котел працює тільки на систему теплої підлоги і температура на вході в систему не перевищує +40 градусів. А це буває досить рідко.
Зазвичай температура води на вході в систему опалення досить висока. Вона може досягати +75 градусів і вище. При цьому, деякі види підлогового покриття дуже чутливі до перегріву. Тому доводиться використовувати більш складні схеми підключення, з можливістю регулювання температури.
Схеми з регулюванням температури (натисніть, щоб збільшити)
2. Схеми з регулюванням температури.
Вона включає в себе запірну арматуру, термостатичний клапан, циркуляційний насос, колекторних розподільну систему, змішувальний вузол.
Регулювання температури здійснюється наступним чином.
- гарячий теплоносій надходить в систему через термостатичний клапан і подається циркуляційним насосом у вхідний колектор колекторної системи;
- в подає колекторі вода розподіляється по підлогових трубах;
- пройшовши по трубах, теплоносій надходить в зворотний колектор, а з нього - в змішувальний вузол;
- подаючий і зворотний трубопровід змішувача з'єднані байпасом великої прохідності. Через нього охолоджена вода засмоктується в трубу подачі і змішується з гарячим теплоносієм.
Майстри радять: циркуляційний насос і триходовий клапан найкраще ставити в зворотній трубі.
Схема може доповнюватися системою автоматики і клімат контролю, для автоматичної підтримки температури в заданих межах.
Паралельна схема підключення циркуляційного насоса
Паралельна схема (натисніть, щоб збільшити)
Іноді може використовуватися інша схема підключення, в якій циркуляційний насос включається між прямим і зворотним колектором.
Ця схема менш економічна, в ній більше витрата води і втрати тепла. Рекомендується використовувати послідовну схему.
Схема з триходовим клапаном
Схема з триходовим клапаном (натисніть, щоб збільшити)
При гарній циркуляції води в системі (при достатньому тиску) замість циркуляційного насоса може використовуватися триходовий змішувальний клапан. Він встановлюється в змішувальному вузлі замість циркуляційного насоса. Вхід його під'єднується в вхідному трубопроводу, вихід - до вхідного колектора, а третій фланець - до зворотній трубі через байпас.
Ви хочете влаштувати опалювальний підлогу, але пристрій водяної теплої підлоги у вашій квартирі заборонено? Зверніть свою увагу на електричний водяна тепла підлога. При цьому способі опалення Вам не буде потрібно ні котел, ні циркуляційний насос, а споживання електричної енергії буде не значним, тому що прогрівається обсяг рідини буде меншим.
