Внутрішні водостоки і сміттєвидаляння

Відведення дощових і талих вод з покрівлі будівлі може здійснюватися вільним скиданням по свесам карниза або організованим відведенням по зовнішнім або внутрішнім водостоків. Найбільш сучасним є видалення дощових і талих вод по системі внутрішніх водостоків.

Внутрішні водостоки (рис. 14, а, б). Водостоки відводять воду по трубопроводах, розташованих усередині будівлі. Вони надійно працюють в усі сезони і вимагають мінімального обслуговування.

Система внутрішніх водостоків складається з водостічних (приймальних) воронок, відвідних (підвісних або підпільних) трубопроводів, стояків, випусків і пристроїв для прочищення та огляду (прочищення, ревізії, оглядові колодязі).

Водостічні воронки розміщують на покрівлі з урахуванням її рельєфу, максимально допустимої площі водозбору на одну воронку і конструкції будівлі. На плоских дахах житлових будинків воронки слід розташовувати по одній на кожну секцію, розміщуючи їх по внутрішньої поздовжньої осі будівлі.

Максимальна відстань між водостічними воронками при будь-яких видах покрівлі не повинно перевищувати 48 м.

Для житлових будинків з плоскими експлуатованих покрівлях рекомендується застосовувати плоскі воронки з патрубком діаметром 80 мм. На плоских дахах громадських і виробничих будівель, що заповнюються водою, встановлюють воронки типів В-В1 і ВР-9А.

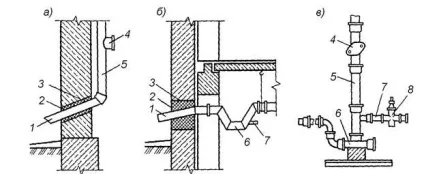

Мал. 14. Відкриті випуски відсотків:

1 труба випуску; 2 - цементна стяжка: 3 - шар теплоізоляції; 4 - ревізія; 5 - стояк; 6 - гідрозатвор; 7 - труба для відводу талих вод в холодний період; 8 - пробковий кран

Відвідні труби служать для відводу води від дощових воронок до стояків.

Відвідні лінії можуть бути виконані у вигляді підвісних ліній або підземних трубопроводів. Діаметр підвісний лінії приймається не менше діаметра патрубка воронки. Відвідні лінії прокладають з мінімальним ухилом 0,005.

Підвісні водостічні мережі виконуються з напірних чавунних каналізаційних, сталевих або пластмасових труб. Це пов'язано з тим, що при засмічення можливе заповнення водою всіх трубопроводів до верхньої точки будинку, в результаті чого тиск у нижніх точках системи може досягати декількох атмосфер.

Для прочищення підпільної мережі встановлюють ревізії і прочищення в місцях зміни напрямку лінії більш ніж на 15 ° і на прямих ділянках на відстані не більше 30 м один від одного. Ревізії встановлюють в ревізійних колодязях (див. Рис.12, в).

Підпільні водостічні мережі виконують з чавунних каналізаційних водопровідних, азбестоцементних, пластмасових, керамічних, бетонних або залізобетонних труб.

Водостічні стояки приймають атмосферні води або безпосередньо від воронок або від відвідних ліній і відводять їх в випуски або в підземну водоточную мережу. Стояки встановлюють в опалюваних приміщеннях біля стін, перегородок або колон відкрито або в борознах стін, в коробах і шахтах з влаштуванням у ревізій відкриваються дверцят.

У водостічному стояку повинна бути встановлена ​​ревізія (рис. 14, в) на відстані 1 м від підлоги, а при наявності відступів - ще й над відступами.

Для запобігання замерзання стояка необхідно забезпечити постійну подачу внего теплого повітря.

Випуски від стояка або об'єднує підземної водосточное мережі повинні мати довжину не більше 15 м при діаметрі трубопроводу випуску до 100 мм, при діаметрі трубопроводу 150 мм і вище - не більше 20 м.

Сміттєвидаляння. Сміття житлових і громадських будівель буває загниваючий і незагнівающій

У житлових будинках заввишки в п'ять поверхів і менше загниваючі і незагнівающіе покидьки збирають у відра по квартирно з періодичним випорожненням в дворові сміттєзбірники, які щодня вивозяться автомашинами (рис.15, в).

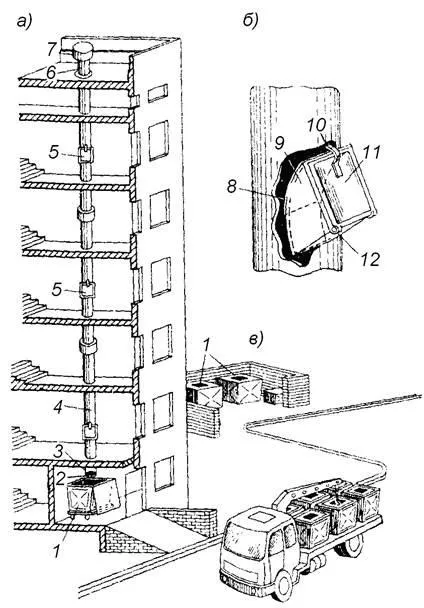

Мал. 15. Система сміттєвидалення.

а - сміттєпровід: б - мусороприемной клапан; в - майданчик для контейнерів; 1 - контейнер; 2 - шиберні пристрої; 3 - нижня частина стовбура; 4 - стовбур сміттєпроводу; 5 - завантажувальний клапан; 6 - вентиляційна труба; 7 - дефлектор; 8, 9 - козирки; 10 - ручка; 11 - коробка; 12 - горизонтальна вісь коробки.

У багатоповерхових будівлях влаштовують спеціальну систему сміттєвидалення. Централізоване сміттєвидаляння в будівлях буває трьох типів: сухе холодне, сухе гаряче (вогняне) і мокре.

Найбільшого поширення набула система холодного сміттєпроводу (рис. 15, а). У цій системі сміття, що надходить по вертикальному стовбуру в сміттєзбірник, установлений на першому поверсі або в підвалі, вивозиться автомашинами на звалище.

Вертикальний ствол сміттєпроводу виконується з гладких безнапірних азбестоцементних труб діаметром 400. 500 мм. Стовбур сміттєпроводу встановлюють в сходовій клітці, в спеціальній шахті або відкрито.

Приймальний клапан встановлюють на стовбурі на висоті 0,85. 0,9 м від підлоги до низу приймального отвори стовбура. Приймальне отвір має розміри не менше 0,33 х0,25 м. Ківш-коробку приймального клапана влаштовують знімним з метою забезпечення можливості очищення стовбура сміттєпроводу через отвір приймального клапана.

Нижня сміттєзбірна камера площею не менше 3 м 2 і висотою не менше 2,5 м повинна мати газонепроникні та вогнетривкі огороджувальні конструкції і окремий вихід назовні. Обштукатурювані поверхні облицьовують глазурованою плиткою або фарбують олійною фарбою. Камеру обладнають поливальним краном діаметром 15 мм, раковиною з підведенням гарячої і холодної води, припливно-витяжної системою вентиляції. Пол камери повинен бути водонепроникним з ухилом 0,02 до трапу або приямку (під розвантажувальної дверцятами приймального бункера).
