При виробництві розрахунків потужності систем опалення приватного будинку, нерідко виникають певні труднощі. Складнощі привносять скляні двері, що ведуть на засклені лоджії і балкони, а також французькі вікна. У подібних умовах розміщення традиційних радіаторів опалення можливо не під вікном, як це прийнято, а тільки на бічній стіні. Такий спосіб розміщення радіатора в значній мірі знижує якість роботи системи опалення, так як максимальна ефективність досягається при установці батарей в найхолоднішому місці приміщення. До того ж таке розміщення радіатора обмежує вільний простір кімнати.

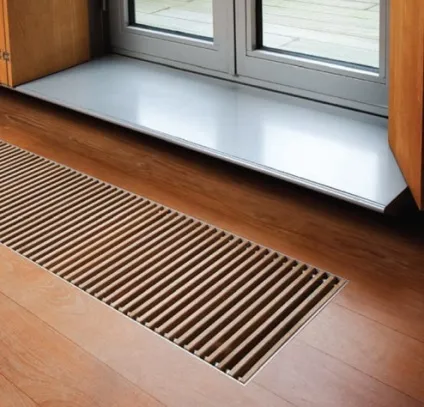

Звичайно, можна вдатися до допомоги теплої підлоги, однак при його установці не завжди можна домогтися бажаного ступеня тепловіддачі. Не варто скидати з рахунків і такий чинник, як вартість опалення і можливість його поєднання з статевим покриттям - тепла підлога не рекомендується використовувати в приміщеннях, де в якості покриття використано дерево, яке володіє високими теплоізоляційними властивостями. В даному випадку більш ефективним буде застосування внутріпольних конвекторів водяного опалення, що вмонтовуються в підлогу і прикриваються зверху декоративними гратами.

Експлуатація в середині підлоги системи опалення характеризується наступними позитивними моментами:

• Тепло подається безпосередньо туди, де відзначені найбільші тепловтрати;
• Чи не обмежується доступ до дверей лоджії і вікон;
• Збільшується вільний простір приміщення і можливість прийняття дизайнерських рішень.

Конвектор з успіхом може замінити змонтований на стіні традиційний радіатор опалення. Що ж являє собою цей конвектор?

Це пристрій, що складається з корпусу (корито, канал), виготовленого з різних матеріалів. Найчастіше для виготовлення корпусу внутрипідложні конвектора використовують нержавіючу або оцинковану сталь, що володіє підвищеною стійкістю до дії корозії.

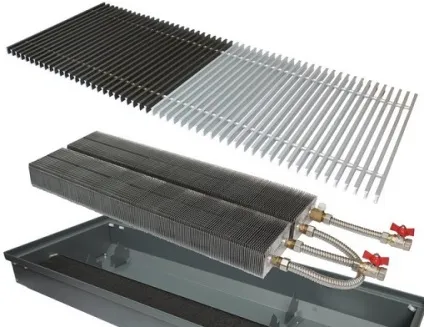

У корпус вмонтований теплообмінник, для виготовлення якого застосовується мідна трубка, вигнута у формі підкови. Площа поверхні теплообмінника збільшується за рахунок алюмінієвих ребер. Поверх приладу надаватися декоративна решітка, для виготовлення якої можуть бути використані наступні матеріали:

Продуктивність конвектора залежить від температури подаваного теплоносія і інтенсивності Потік повітря, створюваного навколо теплообмінника. Конвектори можуть використовуватися в різних системах опалення, що працюють в широкому діапазоні температур теплоносія - від 45 до 90 ° C.

Для збільшення продуктивності і швидкості тепловіддачі в конвектор вбудовують тангенціальний вентилятор, що забезпечує підвищення інтенсивності повітряного потоку. Перед кожним початком опалювального сезону слід очищати внутрипідложні конвектор опалення від скопилася пилу і сміття.

Принцип роботи

Конвектори отримали свою назву виходячи з того, сто передача тепла через конвекцію. При проходженні холодного повітря навколо конвекторного теплообмінника його температура підвищується на тлі зниження щільності, завдяки чому повітря піднімається вгору і крізь декоративну решітку, яка прикриває робочий канал, надходить в кімнату. Місце піднявся повітря займає повітря з приміщення з більш низькою температурою і робота триває.

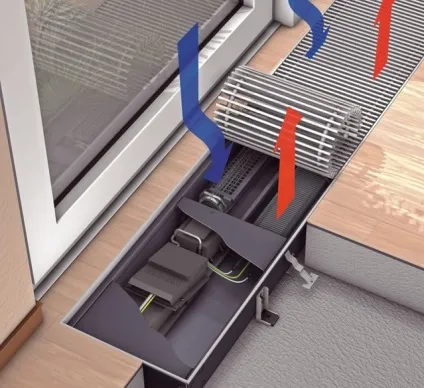

Схема роботи внутрипідложні конвектора опалення

вибір потужності

Підбір тепловіддачі внутрипідложні конвектора нічим не відрізняється від розрахунку тепловіддачі традиційного радіатора. Кількість конвекторів та їх розміри визначаються потребою в теплі, яка розраховується при проектуванні системи опалення з урахуванням всіх можливих тепловтрат.

Внутрипідложні конвектори можуть експлуатуватися в системах опалення зі стандартними параметрами, призначеними для панельних радіаторів - тиск до 1 МРа і температура теплоносія до 90 ° C.

регулювання потужності

Запірно-регулююча апаратура у вигляді кульових кранів, ручних вентилів і автоматичних терморегуляторів встановлюється на підводках до Внутрипідложні конвектор.

кульовим краном

При використанні в якості запірно-регулюючої арматури кульового крана існують свої достоїнства і недоліки.

До переваг можна віднести простоту і високу ступінь надійності конструкції, незначні габарити, можливість збереження перетину кранів і комфортність управління.

Недоліки визначаються самою можливістю кульового крана:

• Робота забезпечується тільки в положеннях «закрито» і «відкрито». При установці крана в проміжне положення зростає ймовірність втрати герметичності.
• При різкому відкритті кульового крана в момент підключення до системи відбувається гідравлічний удар, що знижує міцність опалювального пристрою, що може стати причиною виходу з ладу внутрипідложні конвектора.

ручним вентилем

До переваг ручних вентилів можна віднести:

• Забезпечення плавності підключення до системи опалення;
• Забезпечення високої точності регулювання тепловіддачі конвектора.

Недоліки роботи ручних вентилів проявляються у вигляді:

• Незручності регулювання роботи конвектора;
• Зниження прохідний здатності.

Головні недоліки кульових кранів і конусних вентилів складаються в тому, що потужність внутрипідложні конвектора регулюється в ручному режимі, тобто вимагає постійної присутності і уваги з боку господаря.

Терморегулятор з виносним датчиком

У вигляді альтернативи для виконання регулювання температурного режиму приміщення можна застосовувати виносний термостат, обладнаний капілярної трубкою довго 2 або 5 м. Для забезпечення цілісності капілярну трубку слід прокладати всередині захисної.

Подібний пристрій забезпечує стабільну і надійну експлуатацію при істотному зниженні енергетичних витрат, що досягається за рахунок автоматизму регулювання тепловіддачі.

Термостат з сервоприводом

Сервопривод - це досить стабільно працюючий виконавчий елемент, який пройшов перевірку на стійкість до радіоперешкод. Його робота практично безшумна, а при відсутності струму сервопривід знаходиться в закритому стані.

Зручність використання з в середині конвектори визначається компактністю сервоприводу і забезпеченням рівномірності відкриття і закриття. При використанні відповідного терморегулятора забезпечується принцип автоматичної підтримки температури в кімнаті в межах заданого діапазону. Терморегулятори ідеально підходять для управління роботою будь-якого сервоприводу.

Підключення кімнатних термостатів проводиться безпосередньо до одного з модулів конвектора. Залежно від виробника і способів експлуатації монтаж сервоприводу може бути зовнішнім або внутрішнім (безпосередньо в конвектор).

раціональність використання

З таким запитанням повинен бути освітлений ще на стадії проектування систем опалення. Слід приділити увагу правильності розрахунку необхідної товщини підлоги з урахуванням установки конвектора. Потрібно врахувати, що в місці установки конвектора може знадобитися посилення міцності перекриття. Не варто забувати і про те, що продуктивність конвектора безпосередньо залежить від глибини.

При проектуванні системи опалення потрібно правильно розмістити трубу подачі і «обратку», а також передбачити злив води і прокачування системи на випадок потрапляння повітря. Це важливо ще й тому, що в середині конвектори працюють в іншій площині, на відміну від традиційних радіаторів.

Такий конвектор має і зовсім інше опір до течії теплоносія. Відповідно, перед здійсненням вибору конвектора потрібно виконати гідравлічний розрахунок системи, та попередньо зробити вибір установок для термостатичних клапанів. Через незбалансованість системи нагріта вода не зможе надходити в конвектор в достатньому обсязі, через що робота системи опалення буде малоефективною.

Нерідко на канальних конвекторах встановлюють термостатичні клапани з інтегрованим датчиком температури, який забезпечує можливість здійснення дистанційного контролю.

Ніша для установки

Ніша, що влаштовується в підлозі, необхідна для правильного розміщення і ефективної роботи внутрипідложні конвектора. Готувати її потрібно ще на етапі проектування, адже простіше залишити порожнечу ще при заливці підстави, ніж потім різати бетон і ризикувати цілісністю підстави. Хоча і в готовому підлозі можна зробити нішу відповідних розмірів, проте цю роботу слід виконувати з особливою акуратністю, щоб не порушити гідроізоляційний шар.

Якщо потрібно виконати установку конвектора в перекритті (між поверхами або над підвалом), то слід передбачити його зниження. Спосіб обробки визначається напрямом несучих балок і видом перекриття.

При розміщенні пристрою уздовж балок роботи по влаштуванню ніші значно спрощуються. При влаштуванні ніші слід продумати спосіб установки декоративних ґрат - найпростіше обробити краю ніші сталевим або алюмінієвим куточком.

Одночасне використання з теплою підлогою

У приміщеннях з істотними тепловтратами поверхню для пристрою теплої підлоги може бути обмеженою. У подібних випадках в середині конвектори використовують у вигляді доповнення до теплої підлоги. Стабільна спільна робота панельних радіаторів, теплої підлоги і канальних конвекторів забезпечується встановленням додаткових складових автоматики.

Обслуговування канального конвектора

Конвекція заснована на русі повітряних мас, що сприяє скупченню навколо конвектора значного обсягу пилу. Більшою мірою цьому негативному властивості схильні до середині конвектори, так як вони розташовуються в поглибленні (ніші), що само по собі сприяє скупченню пилу.

Нерідко конвектори встановлюють перед дверима, що вели на балкон або терасу, а в теплу пору роки двері постійно відкриті, що сприяє проникненню пилу з вулиці. Саме тому не рідше одного разу на рік перед запуском системи опалення слід виконувати чистку конвектора.

Канал конвектора найкраще чистити з використанням пилососа. Якщо при проектуванні передбачити установку згортаються решіток, то можна в значній мірі полегшити доступ до конвектора.

Підводячи підсумок можна сказати, що в середині конвектори - це відмінний спосіб організації обігріву приміщень в наступних випадках:

• Коли відсутній місце для установки традиційних радіаторів опалення;
• Недостатня площа для пристрою теплої підлоги;
• Підлогове покриття не дозволяє ефективно використовувати систему теплої підлоги.
