Властивості карбіду кремнію sic - таблиця на

Теплофізичні властивості спеченого дрібнозернистого карбіду кремнію

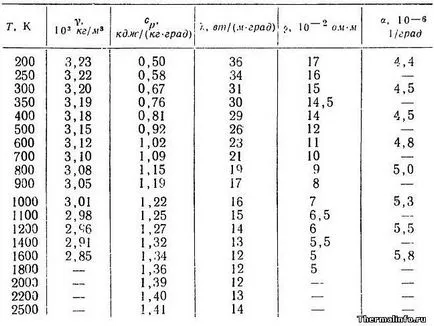

У таблиці дані теплофізичні властивості спеченого порошку карбіду кремнію в початковому стані. Дано такі властивості карбіду кремнію: щільність, питома теплоємність, теплопровідність, питомий електричний опір, коефіцієнт температурного лінійного розширення (КТР). Властивості карбіду кремнію в таблиці вказані в залежності від температури в діапазоні від 200 до 2500 К.

Щільність спеченого карбіду кремнію дорівнює 3200 кг / м 3 при кімнатній температурі. У міру підвищення температури щільність карбіду кремнію знижується. Щільність α- і β-модифікацій SiC становить величину 3120 ... 3230 кг / м 3. Перетворення кубічної модифікації β-SiC в гексагональну α-SiC відбувається, за різними даними, при температурах від 2100 до 2500 К.

Кристалічний SiC при температурі 200 К під навантаженням 3,5 кгс / мм 2 цієї статті не дифундує протягом 50 годин. Межа міцності SiC на вигин дорівнює 19,2 кгс / мм 2 при температурі 1600 К.

При нагріванні карбіду кремнію значення таких його властивостей, як теплоємність і КТР збільшуються, а питомий електричний опір, щільність і теплопровідність знижуються. Теплопровідність карбіду кремнію досить висока - вона навіть більше теплопровідності нержавіючих сталей. але менше теплопровідності деяких карбідів металів.

Теплопровідність пенокарбіда кремнію різної щільності

За даними таблиці видно, що зі зменшенням щільності пенокарбіда кремнію, його теплопровідність знижується. Теплопровідність цього пенокарбіда з наповненням пір в атмосфері аргону (з тиском до 2 атмосфер) в основному має велику величину, ніж у вакуумі. Однак, більш щільний пенокарбід має властивість бути значно теплопровідність в вакуумі, ніж в атмосфері газу аргону.

Слід зазначити, що з ростом температури пенокарбіда кремнію, його теплопровідність знижується.
