Щоб побудований будинок або споруда була досить надійним необхідно, щоб фундамент був правильно спроектований. Адже цей елемент деформується набагато більше, ніж інші конструкції будівлі.

Якщо допустимі показники деформації прольоту конструкційного елемента визначаються значеннями порядку 1/200, то осаду фундаменту може складати десятки сантіметров.Главной причиною цього є значні деформаційні властивості ґрунтів.

Варто зауважити, що важливо вибрати залягання фундаменту правильно. Від цього сильно залежить загальна вартість робіт по його спорудженню. Це пояснюється досить просто: неглибокий фундамент вимагає менше будівельних матеріалів і робіт. що безпосередньо визначить його вартість.

Перед тим, як визначити глибину закладення фундаменту, необхідно визначити положення несе шару ґрунту. У це входить вивчення типу грунту, яка є переважаючою на цій ділянці. Крім цього, визначення глибини закладення фундаментів сильно залежить від промерзання грунту, а також висоти грунтових вод. (Див. Докладніше статтю Який фундамент зробити при високому рівні грунтових вод - практичні поради)

Додатковий фактор - термін експлуатації. На це впливає його клас, а також і інші фактори, які пов'язані з чутливістю будівлі до опадів.

заривання підстави

Для будівельників досить частою є проблема влаштування фундаменту на грунті з верхнім шаром, у якого несуча здатність є низькою. У той же самий час він може мати високі показники стисливості.

Такий грунт має мінливі властивості фізичних і механічних показників. Вони багато в чому визначаються кліматичними умовами. Верхній шар такого ґрунту не може бути несучим.

Таким чином, розрахунок відстані підстави заснований на несучому шарі і його виборі. Несучий і підстилають шари забезпечують осадку споруди рівномірну, при цьому допустимі норми не повинні бути перевищені.

Остаточний вибір закладення встановлюється на підставі вибору з усіх схематичних рішень і конструктивних варіантів. При цьому порівнюються як технічні характеристики, так і кошторисна вартість.

Така робота потребує комплексного підходу з урахуванням і інших особливостей зведення будівлі або споруди на різних підставах, застосування яких є допустимим.

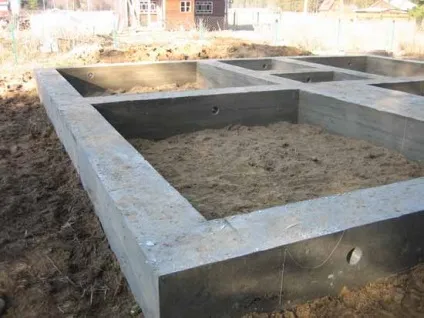

Стрічкова конструкція - оптимальні параметри

Мінімальна залягання в цьому випадку встановлено на значенні в 50 см від рівня поверхні. Для скельних ґрунтів показники є іншими. При меншому значенні обов'язковий додатковий розрахунок, яким може бути точно встановлена ​​несуча здатність підстави.

При виборі закладення стрічкового фундаменту повинні враховуватися:

• Особливості геологічних та гідрологічних умов території;
• Кліматичні характеристики регіону. До них відносяться: пученіє грунту при промерзанні, ймовірні опади, показники набухання при збільшенні вологості;
• Навантаження, які діють на підставі (їх величина і тип);
• Характеристики підстави сусідніх будівель і споруд;
• Конструкція будівлі або споруди.

Розглянемо, чим визначається глибина закладення фундаменту будинку з точки зору умов геології і гідрології ділянки.

Для цього необхідно дотримуватися таких правил:

1. Вибір несучого шару повинен враховувати нашарування поверхні, фізичний стан і розмір опади, стійкість основи, а також конструкцію фундаменту;
2. Передбачається врізка підстави в шар грунту, який обраний несучим, на 10 - 50 см;
3. У тому випадку, коли показники стисливості верхніх шарів перевищують показники стисливості нижніх шарів, необхідно уникати випадків зведення фундаменту в несучому шарі, нижче якого буде знаходитися шар з меншою потужністю;
4. Основу слід закладати на відстань, яке буде вище залягання грунтових вод. Це запобіжить водовідлив, а також збереже первинну структуру ґрунту;
5. Коли фундамент закладається нижче рівня залягання грунтових вод, необхідно вирішення питання про збереження грунтової структури при ритті котловану або траншеї і самого процесу будівництва;
6. Фундамент для споруд з підвалами, які не будуть опалюватися, розраховується від низу підвалу. Його відстань визначається, як половина значення грунтового промерзання (визначається розрахунковим шляхом);
7. У дощові сезони в грунті може з'явитися додатковий шар верхневодкі, що має враховуватися до промерзання.

Порада. У період будівництва грунт необхідно додатково захищати від промерзання або зволоження поверхневим шаром грунтових вод в тому випадку, коли розрахунок фундаменту виявився меншим, ніж нормативне промерзання.

Коли розрахунки показали, що фундамент може бути вище, ніж розрахункове промерзання, то грунт захищається тільки від поверхневих вод і в період будівництва і в період використання самого заснування.

Мінімальне заглиблення фундаменту

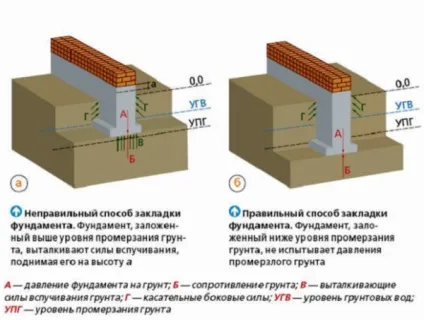

Як визначити мінімальну відстань? Воно залежить від промерзання грунту, розміщення рівня вод, а також - пучинистом. Залежність відстані від цих показників прямо пропорційна.

Велика кількість ґрунтових вод, а також більш високу їх залягання говорить про щось більше промерзании і більш високих показників сдимистості. Пучіністие сили діють на підставу знизу і з боків.

Вектор цієї сили йде по дотичній і спрямований так, щоб виштовхнути підставу з несучого шару за рахунок здавлювання. Заглиблення фундаменту зменшує вплив цих сил.

Такі сили зменшуються також шляхом утеплення спеціальної опалубкою для фундаменту. Додаткові заходи можуть включати часткову заміну ґрунту, її ущільнення, дренування або створення системи водовідведення.

Норми СНиП припускають мінімальні значення заглиблення підстави для кожної окремої території. Наприклад, на грунтах, які переважають на Британських островах, мінімальне значення глибини становить - 45 см. На українських грунтах - 50 см.

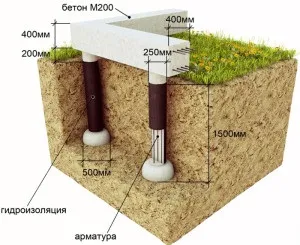

Глибина закладки столбчатой ​​конструкції

Крім цього, споруда може зводитися на скелястих підставах, заглиблення в які технічно неможливо. В цьому випадку інструкція дозволяє, щоб фундамент споруджувався без заглиблення, зверху.

Фундамент на глині

розрахункова формула

Важливо. Спорудження надійного і довговічного фундаменту залежить не тільки від розрахунку глибини закладення.
При цьому необхідно здійснення грамотної розбивки і досягнення високої якості самих будівельних робіт.

Неякісні будівельні матеріали не дадуть можливості досягти необхідних показників надійності для споруди. Крім цього, негативним фактором буде й неправильний вибір типу підстави.

З огляду на ці фактори, розрахунок проводиться за формулою:

• ГФ - глибина залягання підстави;
• п1 - підпільна підготовка (пісок - 0,1 м);
• п2 - підвальний підлогу (бетон - 0,12 м);
• Оп - щільність піску (1600 кг / куб.м);
• Про - щільність бетону (2200 кг / куб.м);
• Ог - щільність грунту.

Важливо. Під внутрішні стіни приміщення, яке опалюється, глибина фундаменту визначається незалежно від показників глибини промерзання.
При цьому обов'язково передбачається захист від промерзання і додаткової вологості ще при будівельних роботах і до введення будинку в експлуатацію до моменту початку опалення.

Якщо ж в будівлі знаходяться підвали, які не опалюються, то глибина розраховується від статі такого підвалу і половини глибини промерзання по розрахунковим значенням.

пальових конструкція

Пальових конструкція підстави є однією з найбільш популярних. Вона досить міцна і практично не деформується. Для виготовлення таких паль використовується важкий бетон. Правильну ятати паль можна виконати після розрахунків глибини.

Вибір типу пальових конструкцій залежить від характеристик грунту.

Додаткову стійкість забезпечують такі конструкції паль:

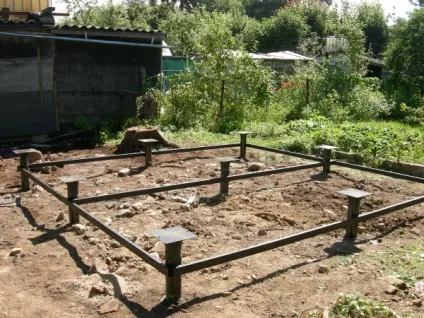

Фото підстави на гвинтових палях

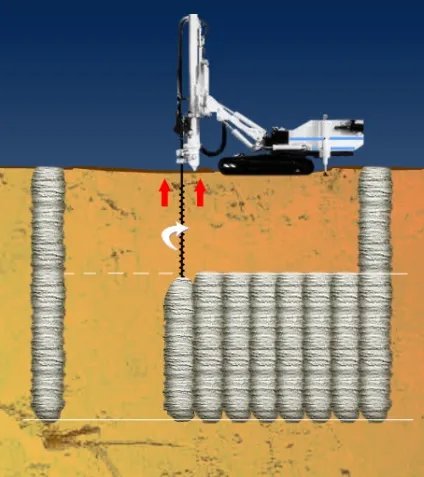

Формування буросекущіх паль

Схема споруди ін'єкційних паль

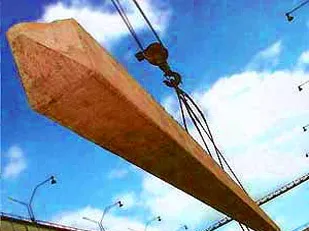

Використання залізобетонних паль пов'язано з деяким незручністю при їх розміщенні в ґрунті. Справа в тому, що їх слід забивати, а це викликає великий шум. Однак при цьому виходить фундамент з високими показниками надійності і міцності.

Буронабивні палі розміщуються в грунті з набагато меншим шумом, але вони не дають такої надійності підстави. Якщо грунт, де вони розміщуються, не надто щільний, то довговічність споруди забезпечити неможливо.

Правильний розрахунок глибини для спорудження фундаменту дозволить не тільки досягти високих показників надійності і міцності. Якщо ви плануєте спорудити підставу своїми руками, то його вартість буде сильно залежати від глибини. Тому вона повинна бути оптимальною.
