Витяжка для фарбувальної камери як зробити її своїми руками

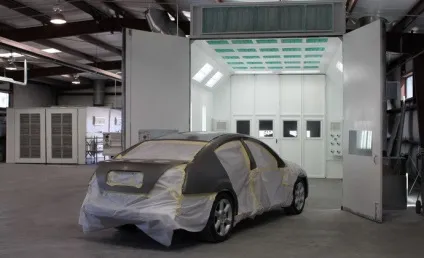

У зв'язку з високою вартістю заводських фарбувальних камер нерідко їх створюють своїми руками. Щоб грамотно зробити дані роботи, необхідно мати знання про будову та принцип функціонування цього обладнання і його елементів. У даній статті розглянута витяжка для фарбувальної камери як елемент системи вентиляції та правила її створення.

Значення і правила створення вентиляції

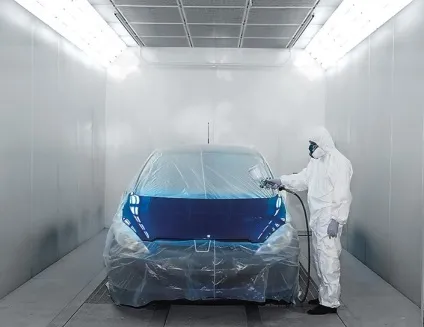

Необхідність оснащення фарбувальної камери системою вентиляції обумовлена ​​тим, що в процесі функціонування даного пристрою виділяється барвистий туман і пари розчинників. Дані речовини становлять небезпеку для організму людини. Тому необхідно зробити правильну вентиляцію робочого простору даного приміщення.

Витяжка у фарбувальній камері виконує другу функцію. До того ж вентиляційне обладнання очищає як нагнітається, так і виходить з пристрою повітря. Тобто система вентиляції подає в робоче приміщення повітря і виводить забруднене повітря з нього.

Щоб грамотно зробити вентиляцію, необхідно провести розрахунки і мати знання про принципи її функціонування. Потрібно враховувати, що фарбувальну камеру вважають з точки зору вентиляції складною системою. Це пояснюється тим, що крім провітрювання робочого місця, вентиляційне обладнання повинно забезпечувати правильну конфігурацію повітряних потоків в даному приміщенні для рівномірного нанесення фарби на оброблювані предмети. В іншому випадку можливе утворення розлучень і інших дефектів лакофарбового покриття.

Види систем вентиляції

Для фарбувальних камер застосовують системи вентиляції трьох типів:

• одномоторні;
• двомоторні;
• припливно-витяжні загальнообмінні.

Існують також варіанти з підвищеним тиском, з проходять повітрям і з розрядженням.

Системи перших двох типів схожі за принципом функціонування. Він полягає в тому, що повітря подається в приміщення зверху і виводиться знизу. Різниця між даними варіантами полягає в тому, що в одномоторних камерах двигун використовується лише для подачі повітря, а барвистий туман осідає під тиском, в той час, як в двомоторних варіантах як подача, так і витягування повітря здійснюються за допомогою двигунів.

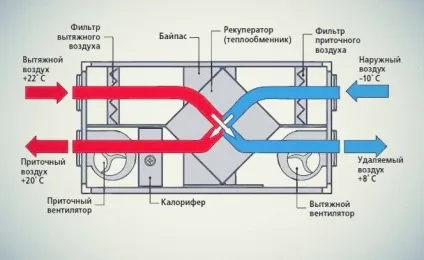

Припливно-витяжної тип вентиляції складніше згаданих раніше варіантів. Таке обладнання здатне функціонувати в трьох режимах. Решта типів вентиляційних систем також подібні між собою по конструкції. Принцип їх функціонування заснований на застосуванні двох вентиляторів - для нагнітання і виведення повітря з приміщення.

Основна відмінність між цими видами вентиляції складається в співвідношенні потужності цих вентиляторів. У системах з підвищеним тиском нагнітає вентилятор по продуктивності перевершує висмоктує. У варіантах з проходять повітрям вентилятори мають однакову потужність. У системах з підвищеним розрядженням більш продуктивний висмоктує вентилятор. Варіанти вентиляції зі збільшеним тиском найбільш поширені.

У будь-якому випадку тиск для витяжного вентилятора розраховують не тільки в залежності від типу системи і параметрів приміщення, а й також відповідно до площі підлогового фільтра.

Незважаючи на відмінності в конструкції вентиляційних систем, витяжка в фарбувальній камері повинна бути розташована в гратчастому підлозі. Її сопла, оснащені фільтрами, розміщують в 10-15 см від підлоги під гратами. Хоча, зустрічаються і варіанти, де витяжки розташовані не тільки в підлозі, а й також у стелі. Різне розташування визначається особливостями функціонування даного приміщення, розглянутими в кінці статті.

конструкція підлоги

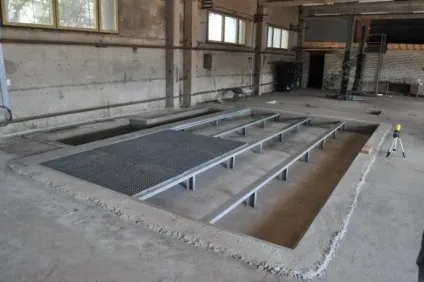

Так як витяжки встановлюють в підлозі фарбувальної камери, то він повинен мати особливу конструкцію. Як шляхів виведення повітря нижче вихідного статі створюють простір шляхом проробляє траншей або підняття. Останній варіант здійснюють із застосуванням готових рифлених дірчастих сталевих листів або решітки, звареної своїми руками з арматури.

Після установки вентиляційного обладнання траншеї також закривають металевими ґратами. У будь-якому випадку простір між підлогою і гратами має становити 15-20 см. Воно служить для розміщення витяжного вентилятора і фільтрів.

Місця розташування витяжних отворів необхідно продумати так, щоб уникнути мертвих зон в приміщенні.

До того ж слід забезпечити швидкий і простий доступ до підпільного простору з метою заміни фільтрів. Тобто в фарбувальній камері підлогу є елементом системи вентиляції.

Дані пристрої - дуже важливі компоненти вентиляційної системи, так як від них залежить якість повітря, як надходить в фарбувальну камеру, так і виходить з неї. Для розглянутих приміщень застосовують кілька видів фільтрів, однак витяжки для фарбувальних камер оснащують зазвичай картонними фільтрами.

Дані пристосування дуже ефективно очищають виведений з приміщення повітря завдяки тому, що лакова пил застигає в них. До того ж картонні фільтри прості в експлуатації, так як характеризуються тривалим терміном служби, а їх установку і утилізацію легко зробити своїми руками. Вартість розглянутих пристроїв становить 4000-5000 рублів.

Експлуатація витяжних фільтрів ускладнена тим, що вони з часом засмічують фарбою, лаком і пилом. Внаслідок цього знижується швидкість проходження повітря через них, і, відповідно, порушується режим його циркуляції в фарбувальній камері, в результаті чого утворюються лакофарбові суспензії.

Тимчасово дану проблему можна вирішити шляхом зниження продуктивності подають повітря вентиляторів. Однак все одно бажано якомога швидше замінити фільтри, тому на стадії створення вентиляційної системи фарбувальної камери потрібно зробити доступ до них якомога простішим для швидкої заміни.

Щоб збільшити тривалість терміну служби витяжної фільтрації, потрібно зробити двоступеневі системи. Їх створюють шляхом установки двох фільтрів різного ступеня очищення поспіль.

Перший з них служить для уловлювання великих частинок пилу, а другий затримує дрібні частинки, краплі фарби і леткі сполуки. Тому їх називають фільтрами грубої і тонкої очистки повітря відповідно. Таким чином, в двоступеневою системою фільтрації відбувається розподіл навантаження між двома фільтрами, що дозволяє збільшити тривалість експлуатаційного терміну їх обох.

Створення вентиляційної системи

У разі створення фарбувальної камери своїми руками установку компонентів вентиляційної системи здійснюють після обшивки стін і установки освітлювальних приладів. Попередньо потрібно зробити розрахунки вентиляції з урахуванням параметрів даного приміщення.

Витяжки для фарбувальних камер з метою забезпечення безпеки і досягнення оптимальної ефективності системи вентиляції слід створювати і розміщувати відповідно до властивостей речовин, що утворюються в процесі роботи. При цьому до уваги беруть в основному тяжкість матеріалу - так, якщо утворюються речовини легші, ніж повітря, то основну частину витяжних отворів потрібно розташовувати не в підлозі, а у верхній частині приміщення. Зазвичай при цьому виходять з того, що нижня витяжка повинна виводити третину повітря фарбувальної камери, отже, інша його частина відводиться через верхні отвори. Якщо відходи важчий за повітря, весь його обсяг виводять через підлогу приміщення.
